摘要：用電管理，就是對電能利用，電器材料消耗的計劃、組織
、調度
、控製等一些列活動的總稱
，也就是運用行政

、技術、經濟手段
，采用一整套用電管理體係
，對電的供
、用的全過程進行係統的管理活動。用電管理一般是由供
、用、控製和監督四個基本環節組成，並在運轉中不斷革新，就能促進用電管理的工作水平不斷提高
，通過Acrel-3000型電能管理係統實現大學電力能耗的自動管理及Acrel-3000型電能管理係統所實現的功能
，為大學電能統計數據

，為節能提供決策依據。

關鍵詞：電能管理 組態軟件電能計量 係統集成

0 引言

suizheguominjingjidekuaisufazhanheshehuijinbu，gaodengjiaoyushoudaolequanshehuideguanzhuyuzhongshi，banxueguimoyesuizheshoujiaoyuzheshuliangdezengjiaerbuduankuoda。weishixueshengyoulianghaodexuexihuanjing，xiaofangzaixiaoyuandejiaoxuesheshi、gongyutiaojiandengfangmianzuochuleshifendenuli，danyouyudaxuexiaoyuankaifangshideguanlimoshi，bushaogaoxiaojienengcuoshizhizhuzhongxingweiguanlihejienengxuanchuanjiaoyu
，zaiqianghuacaiyongrenxinghuaxinjishudeyingyongfangmianjiaoweiqianque
，zaijiazhibushaoxueshengdejienengyishidanbo，daozhilangfeixianxiangbijiaoyanzhong。suizhegaoxiaoguimodebuduankuoda，xiaoyuanmianji、學生人數、教職員工人數急劇增多，各高校公共費用支出相比過去有了大幅度的提高。其主要表現在電能源的浪費。

針對以上問題和現狀，本課題提出了利用安科瑞公司網絡電能管理儀表和Acrel-3000組態軟件研製了一套適用於高校的高
、低壓配電的集中監控係統。

1項目概況

黑龍江省大豆乳品研發中心電能管理係統是一個東北農業大學新建校區的配電係統，該項目中監控範圍為低壓配電室總進線以及各樓層儀表
，其中包括安科瑞智能儀表503台，本套係統主要強調實時數據的監測
、控製，主要針對整個配電係統可靠性進行全程的智能化監控，數據分析，以及對各回路所用電能進行統計。

2用戶需求

    根據現場實際情況，新進芯變電所配電管理部，提出以下係統需求：

    1、現場儀表必須實現實時顯示功能：電壓、電流及電能監測信息實時刷新，並以一次圖形式直觀動態顯示。

    2、現場數據 報表需滿足自動生成日、周、月報表，並具有導出打印功能。

    3、可以對各監測點的通訊狀態或異常用電進行報警
，便於管理人員實時掌握並分析配電運行情況。

3設計方案

根據現場要求，安科瑞電氣股份有限公司為黑龍江省大豆乳品研發中心設計了Acrel-3000電能管理軟件，下麵針對Acrel-3000電能管理軟件參數做具體說明。

3.1 Acrel-3000符合的標準

黑龍江省大豆乳品研發中心電能管理係統以現行國家及電力行業的有效標準為依據，其中國標未列入部分應參考IEC最新標準和規範。如標準間有矛盾時

，應以較高標準為準。

係統的設計滿足以下所列製造和試驗標準：

 JGJ/T 16-92 《民用建築電氣設計規範》

 GB/J63-90     《電力裝置的電測量儀表裝置設計規範》

 DL/T698-1999         《低壓電力用戶集中抄表係統技術條件》

 DL/T645-1997         《多功能電能表通信規約》

  GB2887 《計算站場地技術要求》

  GB/50198-94 《監控係統工程技術規範》

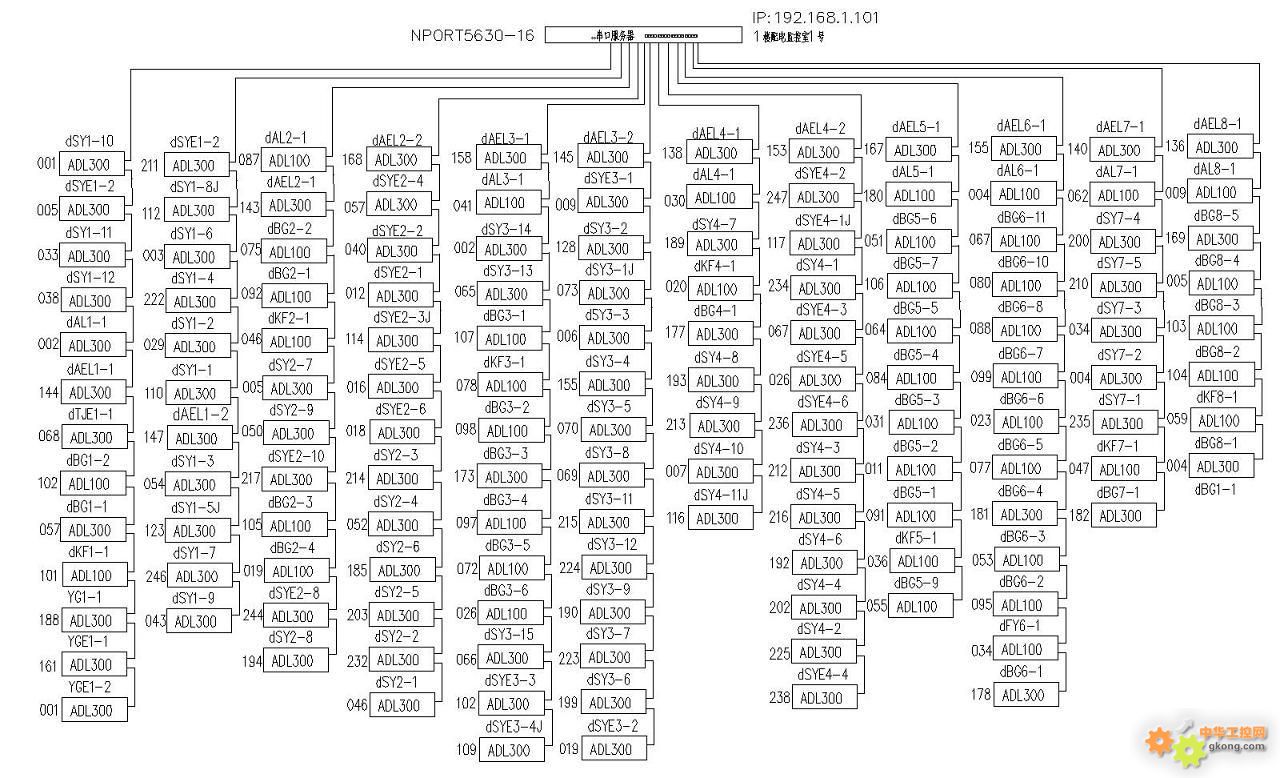

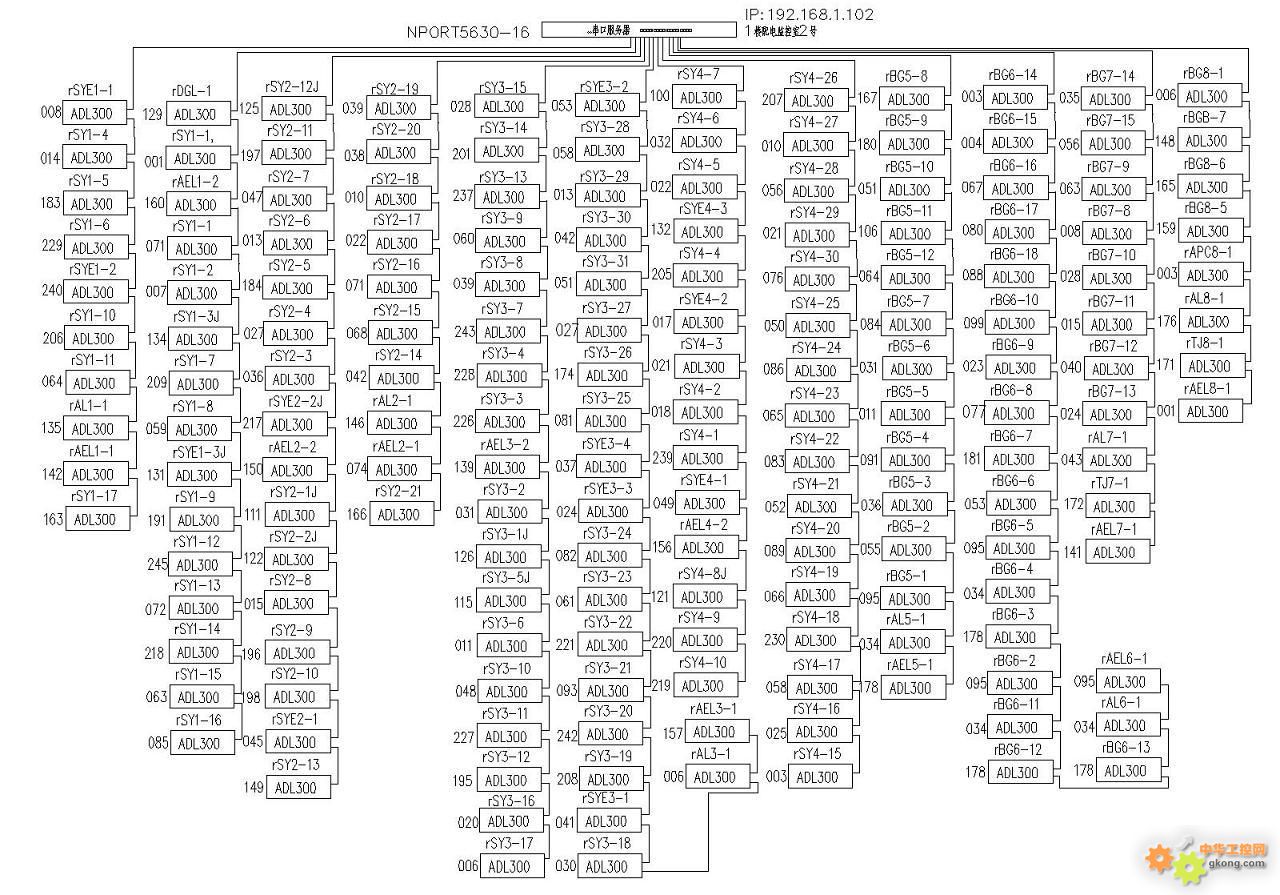

3.2網絡結構拓撲圖

地下二層配電間采用ACR網絡電力儀表和PZ三相電能表共182台
，地上八樓層配電箱采用ADL100和ADL300共321塊儀表
，共采用32根屏蔽雙絞線連接至2台16口串口服務器
，串口服務器經交換機進行數據的集中采集，現場儀表至串口服務器的組網如圖1、圖2：

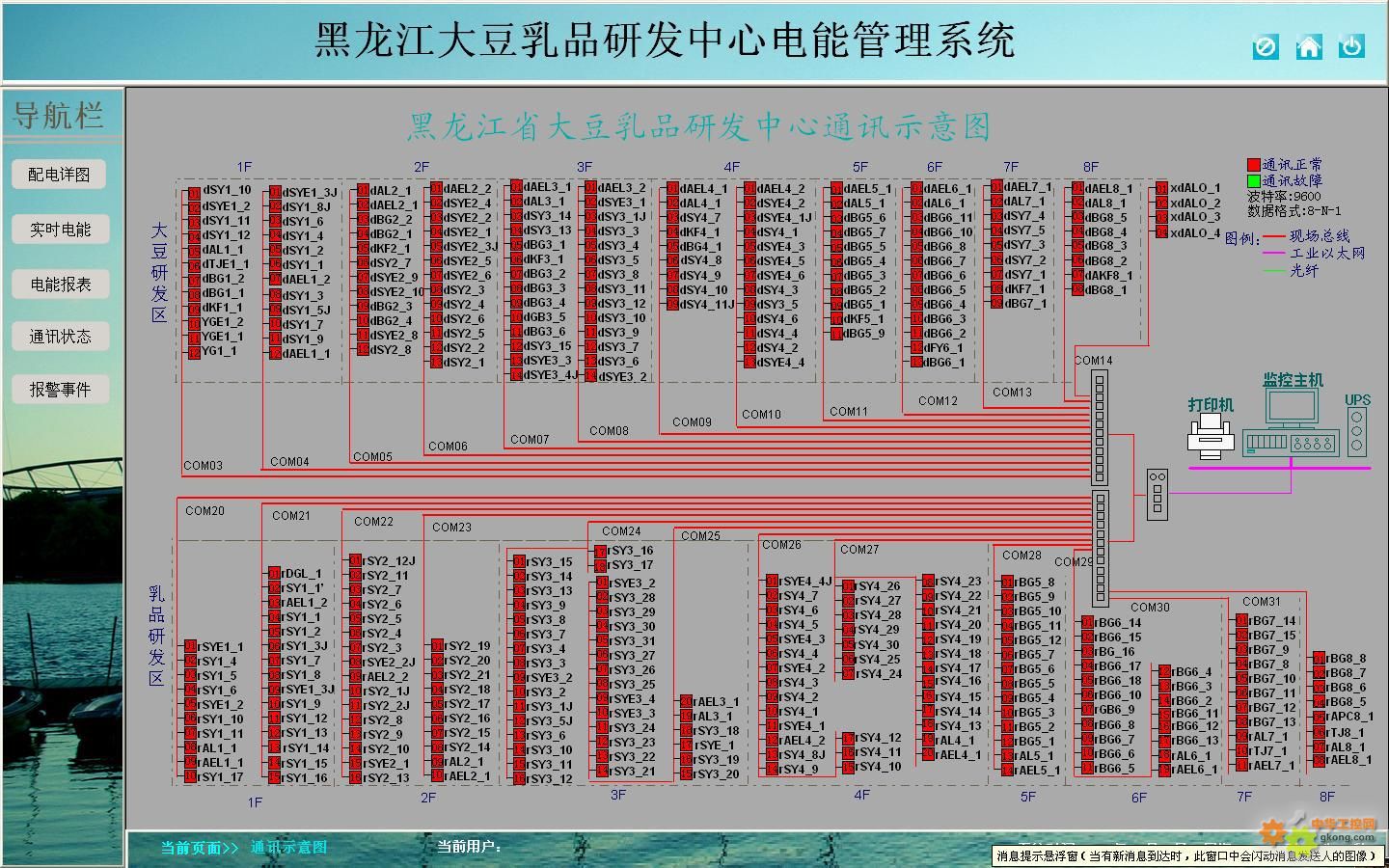

圖1

圖2

4係統功能

根據現場對係統需求，安科瑞電氣股份有限公司針對性的對該項目係統界麵及功能進行了設計，具體顯示界麵如下：

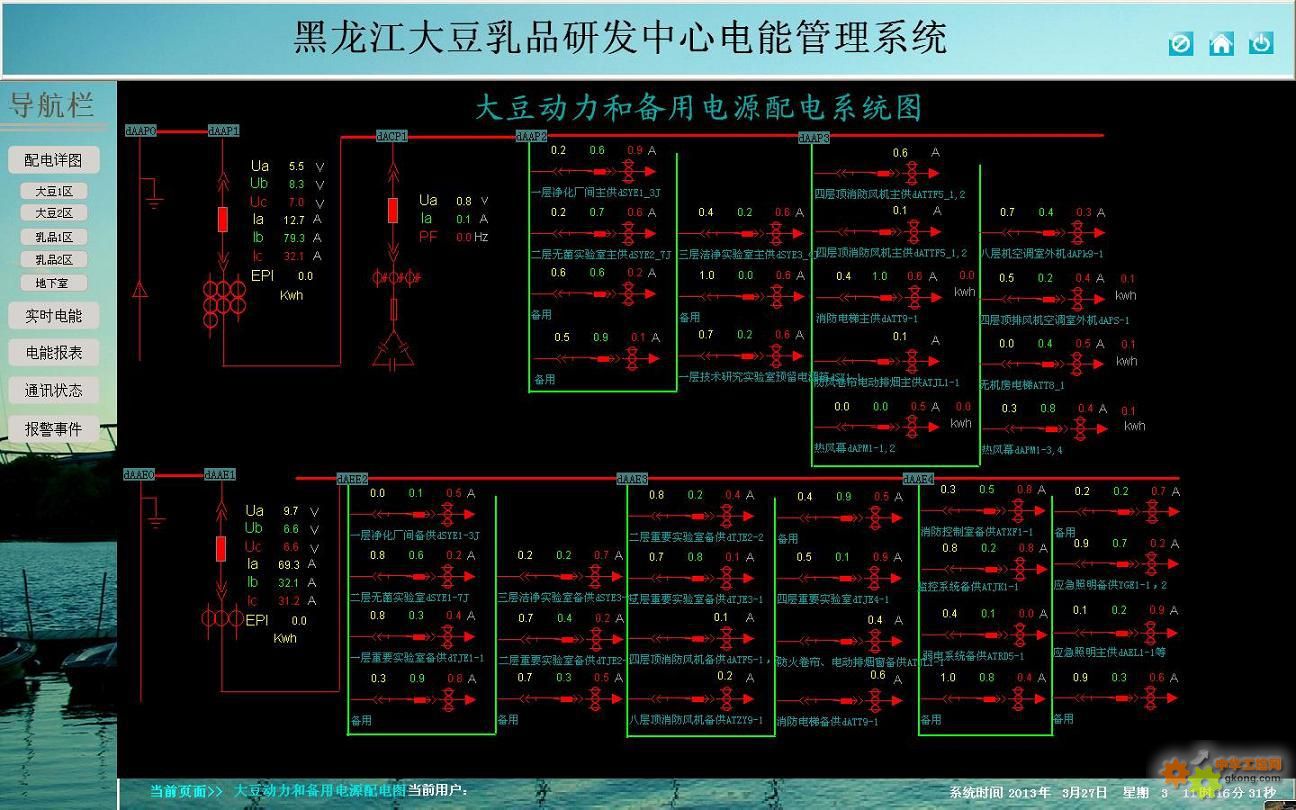

4.1 係統主界麵

  配電示意界麵：以一次圖形式直觀動態顯示電壓、電流
、功率及頻率等監測信息如圖3：

圖3

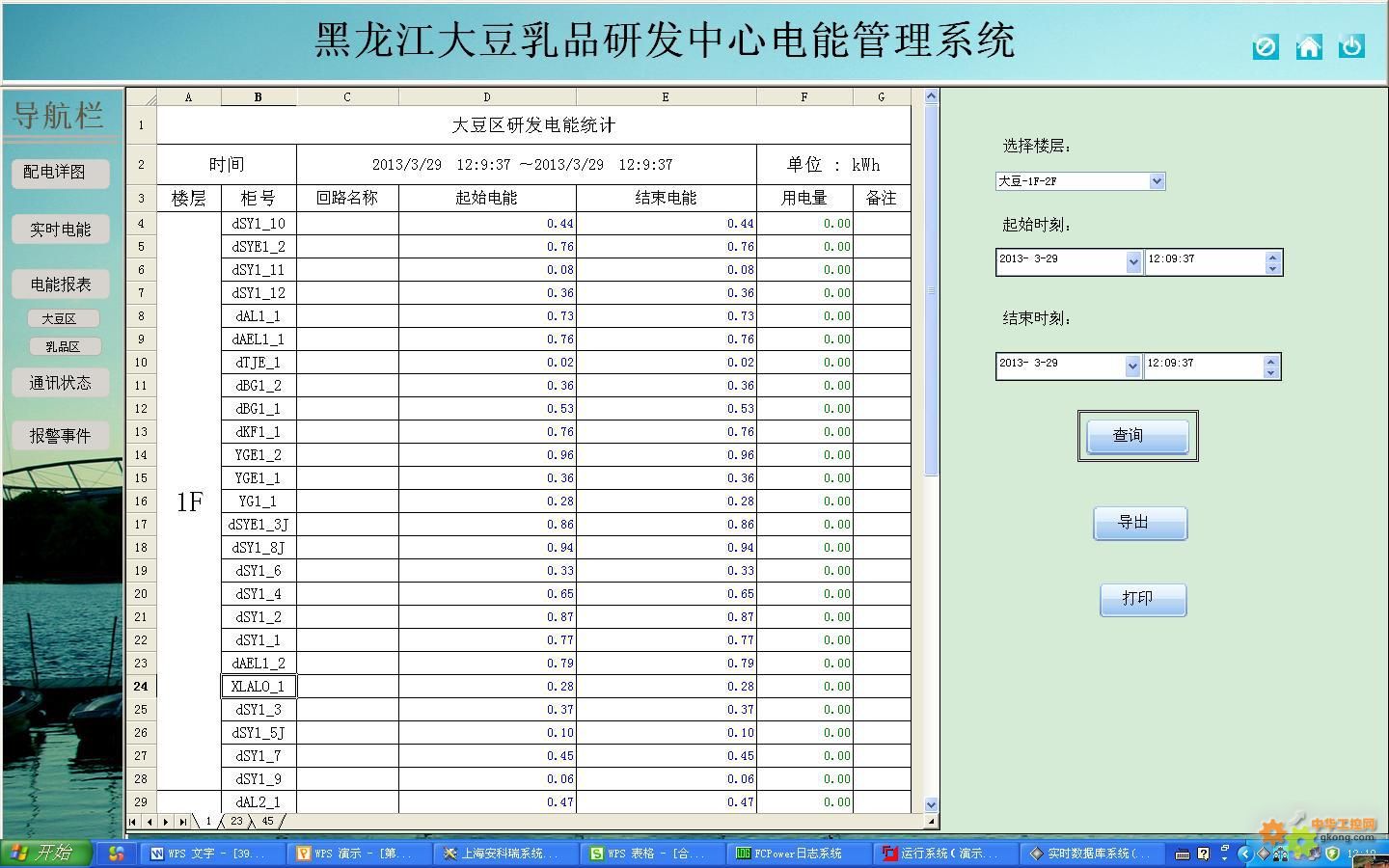

4.2 報表統計
