摘要：本文介紹基於Acrel-2000電dian力li監jian控kong軟ruan件jian和he網wang絡luo電dian力li儀yi表biao而er設she計ji實shi現xian的de一yi套tao分fen散san式shi采cai集ji和he集ji中zhong控kong製zhi管guan理li的de配pei電dian自zi動dong化hua係xi統tong，係xi統tong實shi現xian了le微wei機ji在zai配pei電dian室shi中zhong無wu人ren管guan理li的de功gong能neng，省sheng去qu了le值zhi班ban人ren員yuan現xian場chang操cao作zuo的de無wu序xu性xing
，提ti高gao了le供gong電dian質zhi量liang和he管guan理li水shui平ping，具ju有you簡jian明ming實shi用yong

、投資少等優點。

關鍵詞：娛樂場所
；電力監控；剩餘電流監測
；配電室無人值守

0引言

    目前

，供配電產業的發展及可靠性對國民經濟的發展起著舉足輕重的作用,全國各地重點工程項目
、標誌性建築/大型公共設施等大麵積用戶的急劇增加
，對供配電係統的可靠性、安全性
、實時性、易用性、兼容性及縮小故障影響範圍提出了更高的要求。

　  安科瑞的Acrel-2000型電力監控係統軟件借助了計算機
、通訊設備
、計量保護裝置等，為係統的實時數據采集、開關狀態檢測及遠程控製提供了基礎平台。 該電力監控係統可以提供“監控一體化”的整體解決方案

，主要包括實時曆史數據庫AcrSpace

、工業自動化組態軟件AcrControl、電力自動化軟件AcrNetPower等。

  本文以北京昆侖飯店為例，探討娛樂場所電力監控係統的應用。

1項目介紹

    昆侖飯店，位於北京朝陽區新xin源yuan南nan路lu，是shi我wo國guo第di一yi家jia由you中zhong國guo人ren自zi己ji設she計ji建jian造zao和he管guan理li的de五wu星xing級ji飯fan店dian，是shi由you錦jin江jiang國guo際ji管guan理li有you限xian公gong司si管guan理li的de具ju有you國guo際ji水shui準zhun的de五wu星xing級ji豪hao華hua商shang務wu型xing飯fan店dian，多duo年nian來lai以yi其qi良liang好hao的de硬ying件jian設she施shi、優質的服務和顯著的經濟與社會效益，蜚聲海內外酒店服務業。毗鄰使館區，周邊有京城大廈寫字樓，中國國際展覽中心，燕莎購物中心，和眾多寫字樓環繞，高速公路近在咫尺。

 上海安科瑞電氣股份有限公司於2013年3月承接北京昆侖飯店電力監控係統的設計與實施。

2用戶需求

    根據北京昆侖飯店
，得出客戶需求結論如下：

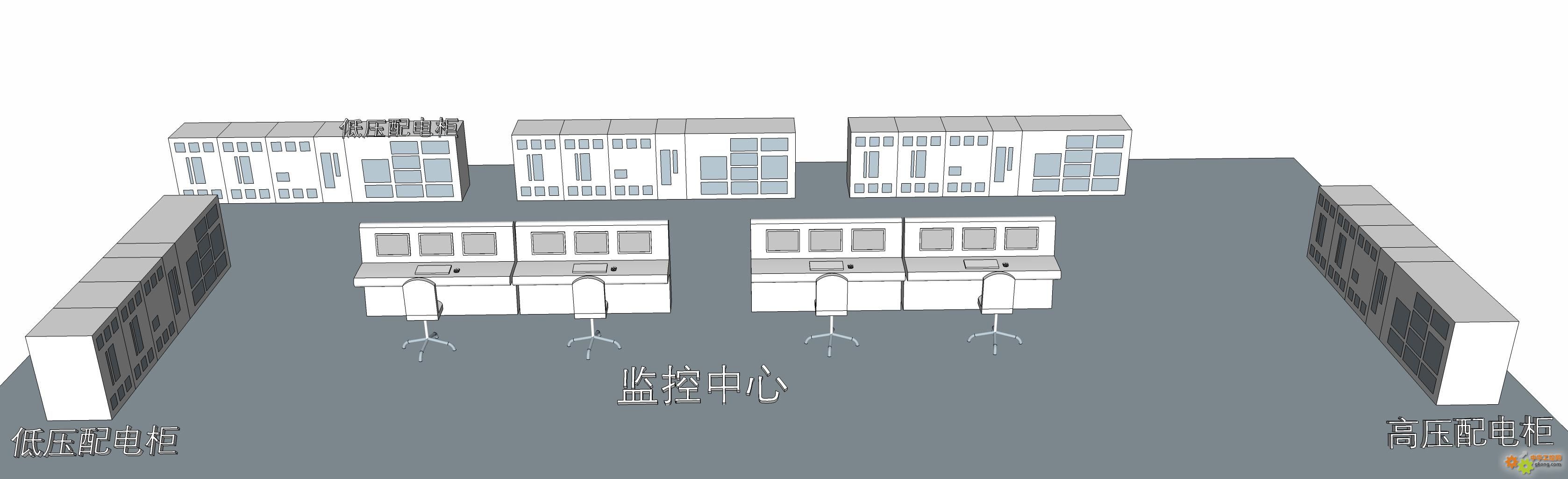

變配電係統主要由地下變電所10KV和0.4KV兩部分進行變配電管理，地下配電室提供整個昆侖飯店的所需電力

，為實現對整個昆侖飯店電力係統的實時監控及，在值班室設立了監控中心
，基於ACREL-2000的電力監控係統後台，實現對整個配電係統的實時監控。如下圖1所示：

圖1

 3設計方案

  本項目要求監控地下配電室共監控210塊表，分布在2個區域；低壓部分共180塊儀，高壓部分30塊儀表；高壓部分距離監控中心值班室有近兩百米距離，其中多功能表10根總線，微機保護2根總線，共12根總線將儀表接至監控中心的16口串口服務器；低壓部分與監控中心隻一牆之隔
，現場儀表通過485總線走地溝接至監控中心16口串口服務器。再將數據傳輸至監控中心主機，實現數據的采集，處理，顯示，存儲以及上傳和設備的監督和控製。

  3.1參考標準

  係統的設計滿足以下所列製造和試驗標準：

  ISO/IEC11801        《國際綜合布線標準》

  JGJ/T 16-92         《民用建築電氣設計規範》

    GB/J63-90           《電力裝置的電測量儀表裝置設計規範》

    GB/T13730           《地區電網數據采集與監控係統通用技術條件》

    GBJ63-93            《電力裝置電測量儀表裝置設計規程》

    GB2887              《計算站場地技術要求》

  GB/50198-94         《監控係統工程技術規範》

  GB50254/59-96       《電氣裝置安裝工程施工及驗收規範》

    IEC-61131-3         《圖形可編程標準》

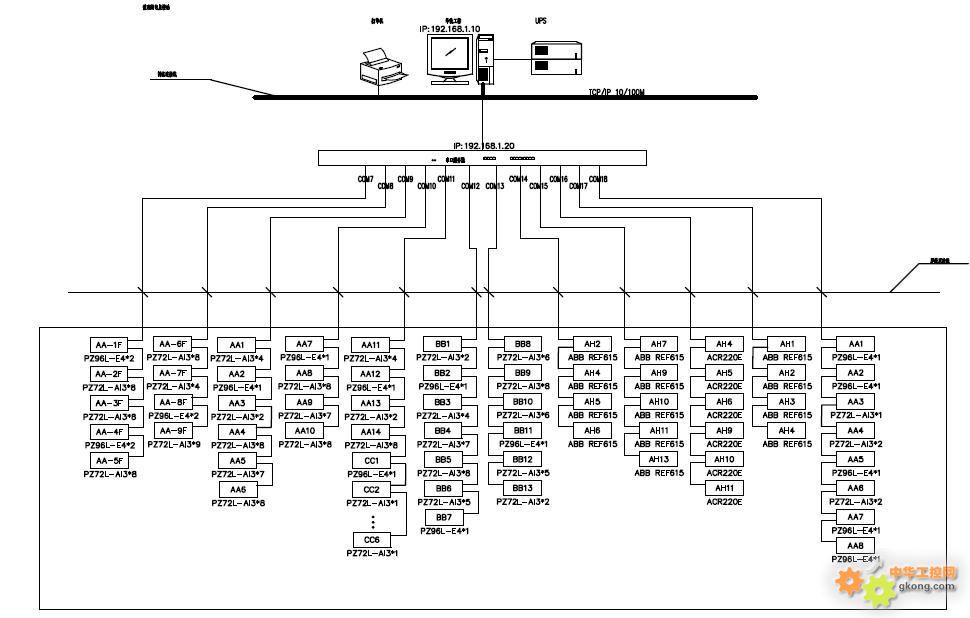

 3.2組網結構圖拓撲圖

 為(wei)滿(man)足(zu)配(pei)電(dian)室(shi)統(tong)一(yi)監(jian)控(kong)的(de)要(yao)求(qiu)，配(pei)電(dian)室(shi)現(xian)場(chang)安(an)裝(zhuang)安(an)科(ke)瑞(rui)公(gong)司(si)網(wang)絡(luo)電(dian)力(li)儀(yi)表(biao)通(tong)過(guo)屏(ping)蔽(bi)雙(shuang)絞(jiao)線(xian)手(shou)拉(la)手(shou)相(xiang)連(lian)至(zhi)串(chuan)口(kou)服(fu)務(wu)器(qi)，串(chuan)口(kou)服(fu)務(wu)器(qi)經(jing)網(wang)絡(luo)交(jiao)換(huan)機(ji)進(jin)而(er)傳(chuan)輸(shu)至(zhi)後(hou)台(tai)主(zhu)機(ji)實(shi)現(xian)對(dui)現(xian)場(chang)數(shu)據(ju)的(de)采(cai)集(ji)，存(cun)儲(chu)，處(chu)理(li)，實(shi)時(shi)顯(xian)示(shi)以(yi)及(ji)曆(li)史(shi)查(zha)詢(xun)
，如下圖2所示：

圖2

 3.3儀表，通訊線纜，交換機及串口服務器選型

  現場設備層設備為188台電力儀表。這些設備分別根據設計要求安裝在相應的配電回路上。通過RS-485接口實現與上位機係統的數據交互。多功能表和保護裝置的通訊規約為Modbus-RTU，通訊管理層由1台Nport-5630-16串口服務器構成，實際工程中使用了12個485串口，剩下4個串口備用。串口服務器將RS-485總線協議轉換為工業以太網協議，通過TCP/IP與站控管理層主機相連，構建數據鏈路。通訊管理層設備均安裝在電氣值班室的值班人員操作台中，與站控管理層設備安裝在一起; 站控管理層設備為華北工控主機、顯示器、HP打印機以及山特UPS電源
，均安裝在電氣值班室的操作台中。通過安裝在主機上的Acrel-2000電力監控係統軟件實現對現場儀表數據的采集


、處理以及各種人機交互功能。

4 係統功能

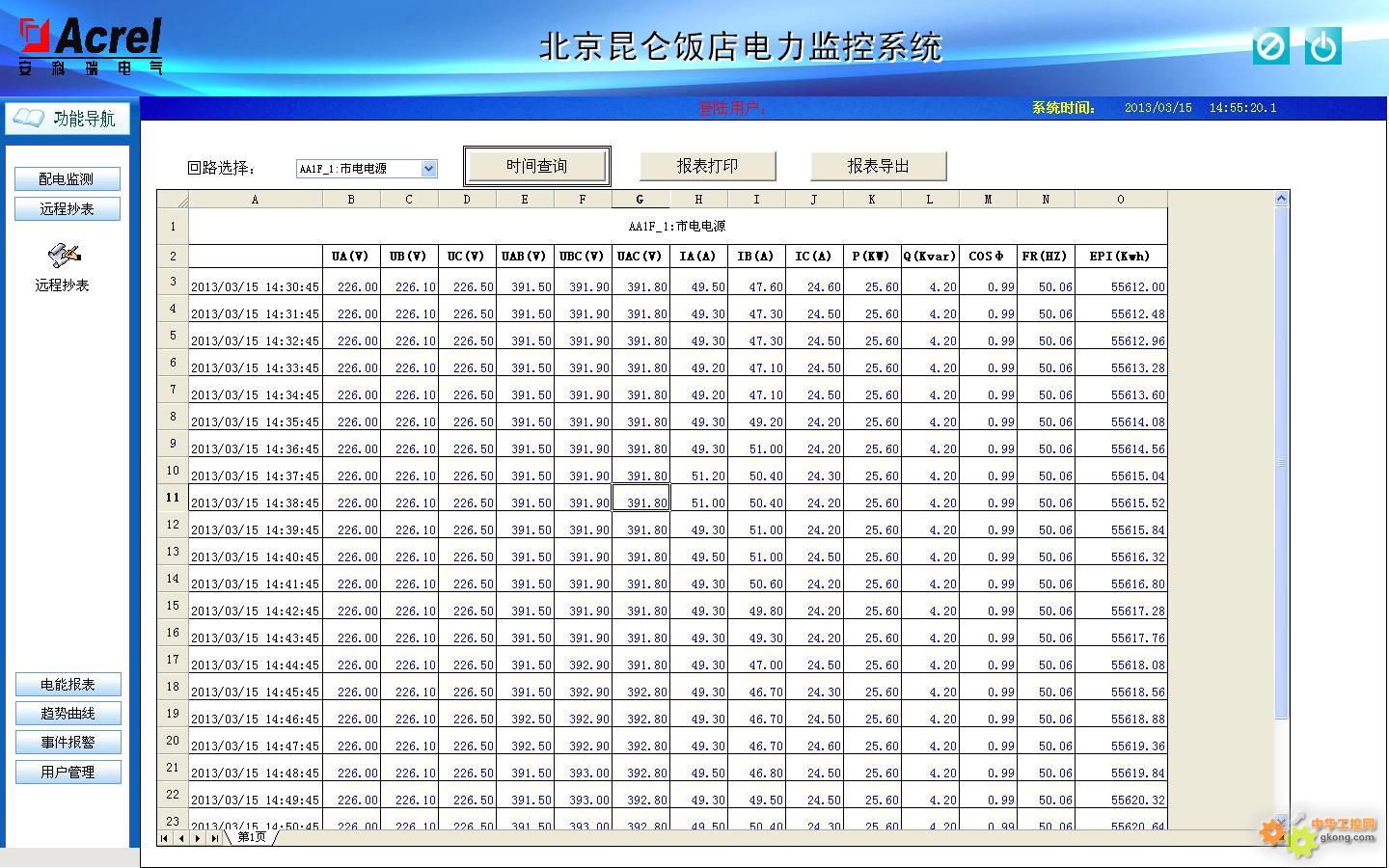

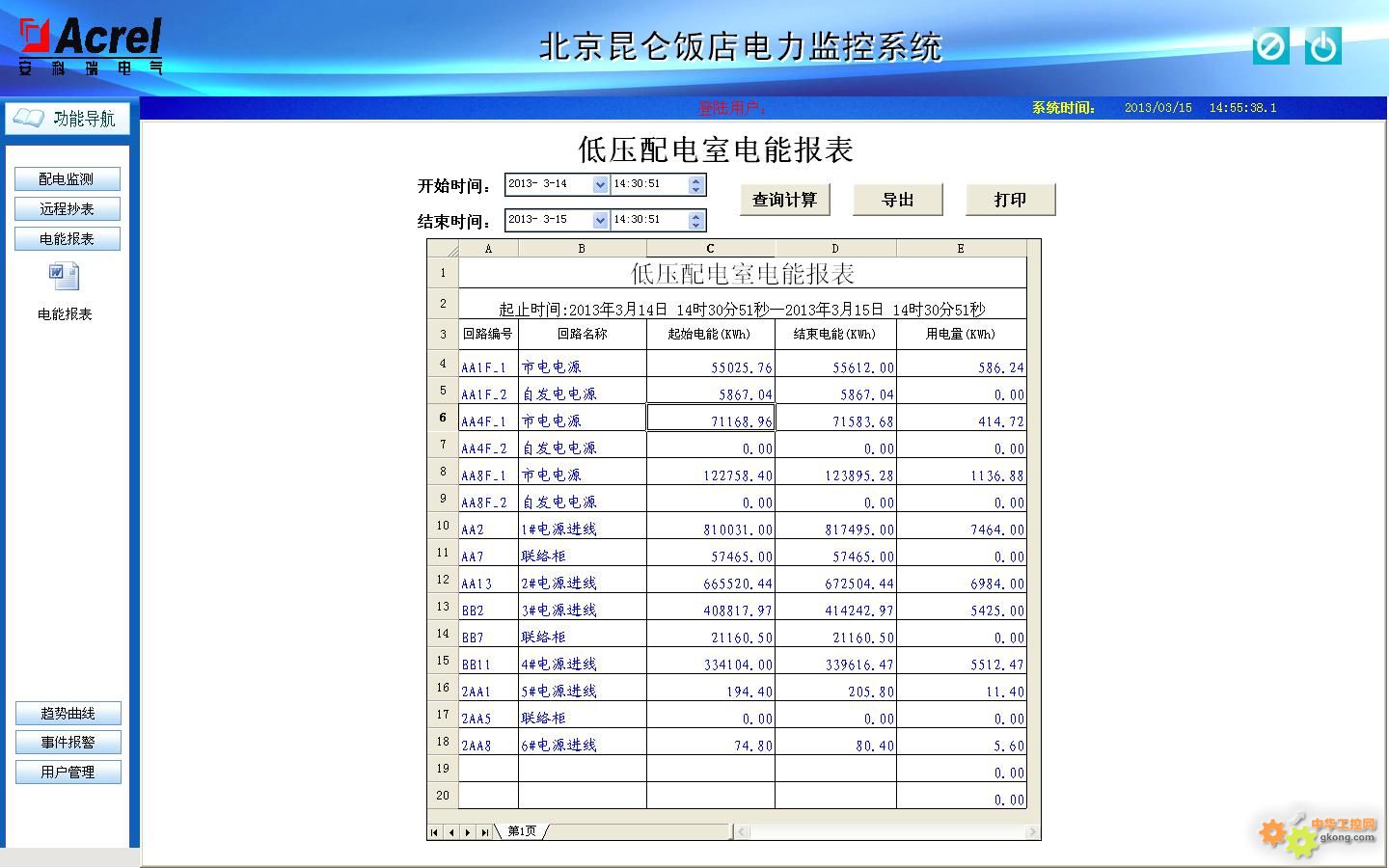

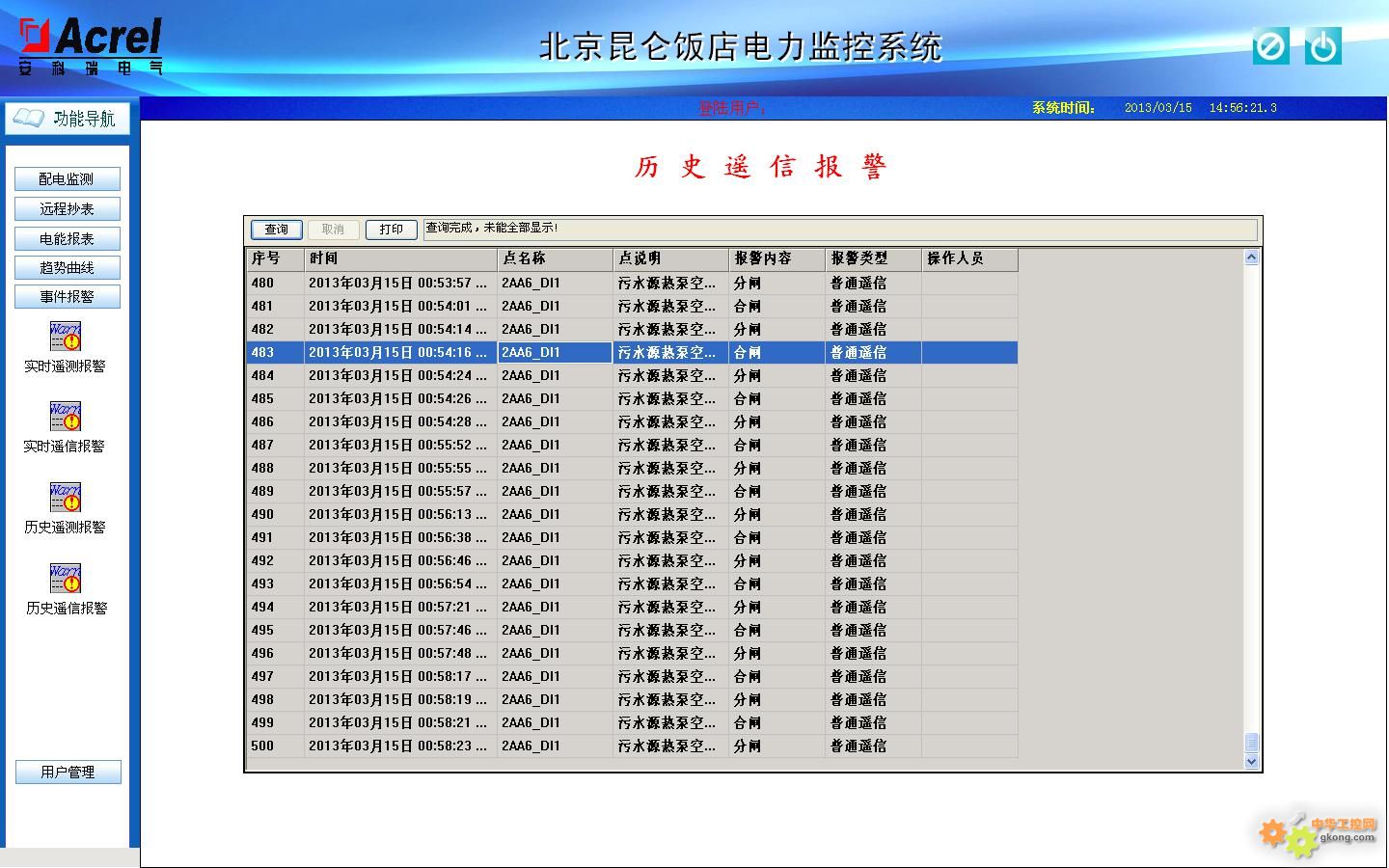

上位機軟件采用Acrel – 2000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界麵設計等，完成了在上位機軟件監控及電力監控的功能。

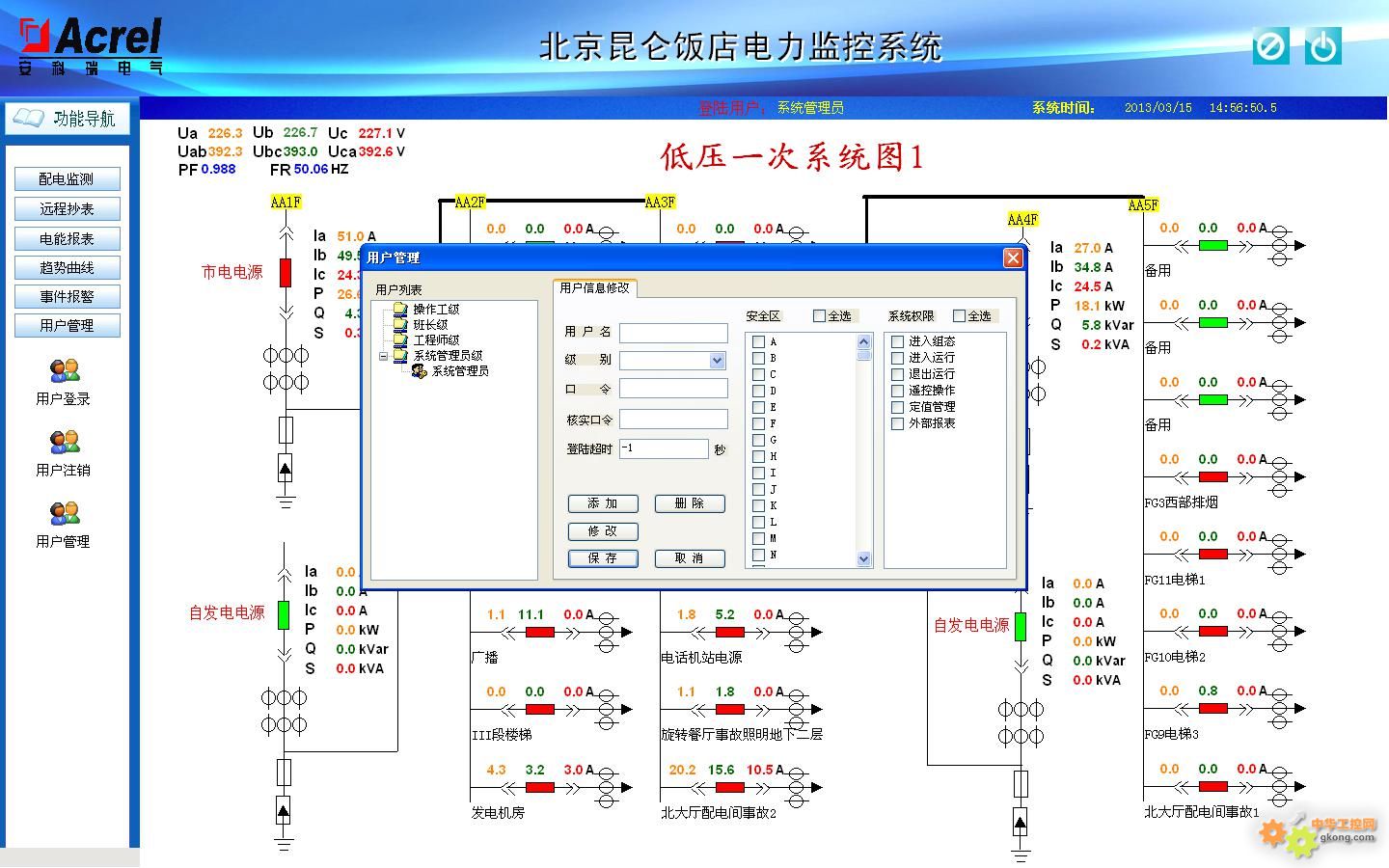

    4.1配電係統一次示意圖：0.4kV配電室配電回路運行狀態使用一次圖形式顯示采集並顯示0.4kV回路的母線電壓，進線
、母聯或發電機雙切回路的三相電流、有功無功功率
、功率因數和頻率
；各饋線回路的三相電流和剩餘電流。界麵標注回路編號、用途、斷路器編號
、互感器變比，回路用途可由擁有管理員權限的用戶修改。0.4kV回路界麵如圖3所示：

圖3
