0 概述
杭州賽諾菲民生健康藥業有限公司是世界著名醫藥企業之一 ，是賽諾菲-安萬特與杭州民生藥業有限公司共同組建的健康藥業領域合資企業。主要從事OTC市shi場chang的de銷xiao售shou。該gai合he資zi企qi業ye將jiang主zhu要yao生sheng產chan和he經jing營ying維wei生sheng素su和he礦kuang物wu質zhi產chan品pin。維wei生sheng素su和he礦kuang物wu質zhi產chan品pin是shi中zhong國guo非fei處chu方fang藥yao市shi場chang中zhong最zui大da的de一yi個ge類lei別bie，民min生sheng藥yao業ye憑ping借jie其qi旗qi艦jian品pin牌pai21金維他，已在該領域擁有相當的實力。賽諾菲-安萬特是全球第五大健康藥業企業，並且不斷通過並購，擴大其在全球健康藥業領域的實力。民生賽諾菲的產品已經得到了眾多老百姓的認可和支持。
杭州賽諾菲民生健康藥業有限公司共有2個配電室（動力中心配電室、生產廠房及倉庫配電室），2個配電室之間的距離約為70米，計劃將配電值班室置於動力中心配電室隔壁。
根據配電係統管理的要求，需要對杭州賽諾菲民生健康藥業有限公司2gepeidianshineisuoyoudiyapeichuxianjinxingdianlijiankong，dianlijiankongpingtaizhiyupeidianzhibanshinei，tongguogaipingtaikezhakanpeidianshineisuoyouhuiludeshishishuju，yibaozhengyongdiandeanquan、可靠和高效。
Acrel-2000型低壓智能配電係統，充分利用了現代電子技術、計算機技術、網wang絡luo技ji術shu和he現xian場chang總zong線xian技ji術shu的de最zui新xin發fa展zhan，對dui變bian配pei電dian係xi統tong進jin行xing分fen散san數shu據ju采cai集ji和he集ji中zhong監jian控kong管guan理li。對dui配pei電dian係xi統tong的de二er次ci設she備bei進jin行xing組zu網wang，通tong過guo計ji算suan機ji和he通tong訊xun網wang絡luo，將jiang分fen散san的de配pei電dian所suo的de現xian場chang設she備bei連lian接jie為wei一yi個ge有you機ji的de整zheng體ti，實shi現xian電dian網wang運yun行xing的de遠yuan程cheng監jian控kong和he集ji中zhong管guan理li。
1 係統結構描述
本監控係統采用分層分布式結構，即站控層，通訊層與間隔層；如圖（1）所示：

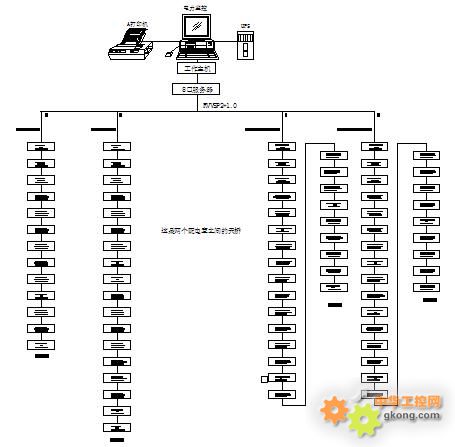

圖（1）電力監控係統網絡拓撲圖
間隔設備層主要為：多功能網絡電力儀表、開關量、模擬量采集模塊和智能斷路器等。這些裝置分別對應相應的一次設備安裝在電氣櫃內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。
網絡通訊層主要為：串口服務器，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。
站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機、報警蜂鳴器等設備。監控係統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
以上網絡儀表均采用RS485接口和MODBUS-
RTU通訊協議，RS485采用屏蔽線傳輸，一般都采用二根連線，接線簡單方便；通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻隻能發送或接收數據，數據最高傳輸速率為10Mbps。
RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲幹擾能力增強，總線上允許連接多達32個設備，最大傳輸距離為1.2km。
2 電力監控係統主要功能
2.1 數據采集與處理
數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、遠程設備運行狀態等數據。
shujuchulizhuyaoshibaanyaoqiucaijidaodediancanliangshishizhunquedexianshigeiyonghu，dadaopeidianjiankongdezidonghuahuahezhinenghuayaoqiu，tongshibacaijidaodeshujucunrushujukugongyonghuzhaxun。
2.2 人機交互
係統提供簡單、易用、良好的用戶使用界麵。采用全中文界麵，CAD圖形顯示低壓配電係統電氣一次主接線圖，顯示配電係統設備狀態及相應實時運行參數，畫麵定時輪巡切換；畫麵實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等。
2.3 曆時事件
曆時事件查看界麵主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越(yue)限(xian)記(ji)錄(lu)提(ti)供(gong)方(fang)便(bian)友(you)好(hao)的(de)人(ren)機(ji)交(jiao)互(hu)，通(tong)過(guo)曆(li)史(shi)事(shi)件(jian)查(zha)看(kan)平(ping)台(tai)，您(nin)可(ke)以(yi)根(gen)據(ju)自(zi)己(ji)的(de)要(yao)求(qiu)和(he)查(zha)詢(xun)條(tiao)件(jian)方(fang)便(bian)定(ding)位(wei)您(nin)所(suo)要(yao)查(zha)看(kan)的(de)曆(li)史(shi)事(shi)件(jian)，為(wei)您(nin)把(ba)握(wo)整(zheng)個(ge)係(xi)統(tong)的(de)運(yun)行(xing)情(qing)況(kuang)提(ti)供(gong)了(le)良(liang)好(hao)的(de)軟(ruan)件(jian)支(zhi)持(chi)。
2.4 數據庫建立與查詢
主要完成遙測量和遙信量定時采集，並且建立數據庫，定期生成報表，以供用戶查詢打印。
2.5 用戶權限管理
zhenduibutongjibiedeyonghu，shezhibutongdequanxianzu，fangzhiyinrenweiwucaozuogeishengchan，shenghuodailaidesunshi，shixianpeidianxitongdeanquan，kekaoyunxing。keyitongguoyonghuguanlijinxingyonghudenglu、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。
2.6 運行負荷曲線
負fu荷he趨qu勢shi曲qu線xian功gong能neng主zhu要yao負fu責ze定ding時shi采cai集ji進jin線xian及ji重zhong要yao回hui路lu電dian流liu和he功gong率lv負fu荷he參can量liang，自zi動dong生sheng成cheng運yun行xing負fu荷he趨qu勢shi曲qu線xian的de，方fang便bian用yong戶hu及ji時shi了le解jie設she備bei的de運yun行xing負fu荷he狀zhuang況kuang。點dian擊ji畫hua麵mian相xiang應ying按an鈕niu或huo菜cai單dan項xiang可ke以yi完wan成cheng相xiang應ying功gong能neng的de切qie換huan；可以查看實時趨勢曲線或曆史趨勢線；對所選曲線可以進行平移、縮放、量程變換等操作，幫助用戶進線趨
勢分析和故障追憶，為分析整個係統的運行狀況提供了直觀而方便的軟件支持。
2.7 遠程報表查詢
報表管理程序的主要功能是根據用戶的需要設計報表樣式，把係統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印或者召喚保存、打印模式。同時本程序還向用戶提供了對生成的報表文件管理功能。
報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。
3 案例分析
本監控係統主要實現杭州賽諾菲民生健康藥業有限公司2個配電室（動力中心配電室、生產和倉庫配電室）配電係統監控。
動力中心配電室內有2台進線櫃、1台母聯櫃、4台補償櫃及24路普通饋線回路；生產及倉庫配電室內有2台進線櫃、1台母聯櫃、4台補償櫃及43路普通饋線回路，整個監控範圍為81個回路的電參量監測，具體回路清單如下：
|
|
櫃號 |
回路名稱 |
表地址 |
CT |
表型號 |
|
（1）動力中心配電室通訊總線 |
2-1LP1 |
1#進線 |
1 |
800 |
ACR220E |
|
2-1LP2 |
電容補償主櫃 |
2 |
160 |
ACR220E |
|
2-1LP3 |
電容補償輔櫃 |
3 |
160 |
ACR220E |
|
2-1LP4-A |
去CT-02電源 冷水機組 |
4 |
200 |
ACR210E |
|
2-1LP4-B |
去CT-03電源 冷水機組 |
5 |
200 |
ACR210E |
|
2-1LP5-A |
去CT-01電源 冷水機組 |
6 |
200 |
ACR210E |
|
2-1LP5-B |
去2-1AP4電源 空壓機電力 |
7 |
120 |
ACR210E |
|
2-1LP6-A |
去2-1EP1電源 應急總箱 |
8 |
10 |
ACR210E |
|
2-1LP6-B |
去3-1EP1電源 門衛應急箱 |
9 |
10 |
ACR210E |
|
2-1LP6-C |
備用 |
10 |
40 |
ACR210E |
|
2-1LP6-D |
去2-1EP2電源 消防電力 |
11 |
80 |
ACR210E |
|
2-1LP6-E |
去2-1EP2電源 冷卻泵總櫃 |
12 |
80 |
ACR210E |
|
2-1LP6-F |
備用 |
13 |
80 |
ACR210E |
|
（2）動力中心配電室通訊總線 |
2-2LP1 |
2#進線櫃 |
14 |
600 |
ACR220E |
|
2-2LP2 |
電容補償主櫃 |
15 |
160 |
ACR220E |
|
2-2LP3 |
電容補償輔櫃 |
16 |
160 |
ACR220E |
|
2-2LP4-A |
去CT-04電源 冷水機組 |
17 |
200 |
ACR210E |
|
2-2LP4-B |
去CT-05電源 冷水機組 |
18 |
200 |
ACR210E |
|
2-2LP5-A |
去2-1EP2電源 消防動力 |
19 |
80 |
ACR210E |
|
2-2LP5-B |
去2-1AP3電源 冷卻泵總箱 |
20 |
100 |
ACR210E |
|
2-2LP5-C |
備用 |
21 |
80 |
ACR210E |
|
2-2LP5-D |
備用 |
22 |
80 |
ACR210E |
|
2-2LP6-A |
去2-1AP1電源 電力櫃 |
23 |
10 |
ACR210E |
|
2-2LP6-B |
去2-1AP5電源 電力櫃 |
24 |
40 |
ACR210E |
|
2-2LP6-C |
去2-1AL1電源 照明總箱 |
25 |
10 |
ACR210E |
|
2-2LP6-D |
去2-1EP1電源 應急總箱 |
26 |
10 |
ACR210E |
|
2-2LP6-E |
去3-1AP1電源 門衛電力櫃 |
27 |
8 |
ACR210E |
|
2-2LP6-F |
去3-1EP1電源 門衛應急箱 |
28 |
8 |
ACR210E |
|
2-2LP6-G |
去5-1AL1電源 危險品庫 |
29 |
8 |
ACR210E |
|
2-2LP6-H |
備用 |
30 |
40 |
ACR210E |
|
2-2LP7 |
聯絡櫃 |
31 |
600 |
ACR220E |
|
（3）生產廠房及倉庫配電室通訊總線 |
1-1LP1 |
1#進線櫃 |
32 |
800 |
ACR220E |
|
1-1LP2 |
電容補償主櫃 |
33 |
160 |
ACR220E |
|
1-1LP3 |
電容補償輔櫃 |
34 |
160 |
ACR220E |
|
1-1LP4-A |
去1-2ELH1電源 二層應急照明 |
35 |
10 |
ACR210E |
|
1-1LP4-B |
去1-3AP1電源 三層電力櫃 |
36 |
20 |
ACR210E |
|
1-1LP4-C |
備用 |
37 |
40 |
ACR210E |
|
1-1LP4-D |
去1-3APH1電源 三層電力總櫃 |
38 |
120 |
ACR210E |
|
1-1LP4-E |
去1-2EP1電源 應急電源 |
39 |
80 |
ACR210E |
|
1-1LP5-A |
去1-WAP1電源 站變電力 |
40 |
20 |
ACR210E |
|
1-1LP5-B |
去1-3ALH1電源 三層照明 |
41 |
40 |
ACR210E |
|
1-1LP5-C |
去1-W2EP2電源 倉庫二層電力 |
42 |
40 |
ACR210E |
|
1-1LP5-D |
去1-M2AP1電源 二夾層電力 |
43 |
80 |
ACR210E |
|
1-1LP5-E |
去1-2AP5電源 二層電力櫃 |
44 |
80 |
ACR210E |
|
1-1LP6-A |
去1-1ELH1電源 一層應急箱 |
45 |
10 |
ACR210E |
|
1-1LP6-B |
備用 |
46 |
60 |
ACR210E |
|
1-1LP6-C |
去1-W2AP1電源 倉庫電力櫃 |
47 |
60 |
ACR210E |
|
1-1LP6-D |
去1-1AG2電源 一層工藝櫃 |
48 |
40 |
ACR210E |
|
1-1LP6-E |
去1-1AP2電源 二層電力櫃 |
49 |
40 |
ACR210E |
|
1-1LP6-F |
去1-3APH2電源 三層電力總櫃 |
50 |
80 |
ACR210E |
|
1-1LP6-G |
臨時電 |
51 |
80 |
ACR210E |
|
1-1LP7-A |
去1-AG1電源 一層工藝櫃 |
52 |
80 |
ACR210E |
|
1-1LP7-B |
去1-1APH1電源 一層電力總櫃 |
53 |
80 |
ACR210E |
|
1-1LP7-C |
去1-2AP3電源 二層電力櫃 |
54 |
80 |
ACR210E |
|
1-1LP7-D |
去1-2AP3電源 二層電力櫃 |
55 |
80 |
ACR210E |
|
1-1LP8 |
聯絡櫃 |
56 |
800 |
ACR220E |
|
（4）生產廠房及倉庫配電室通訊總線 |
1-2LP1 |
2#進線櫃 |
57 |
800 |
ACR220E |
|
1-2LP2 |
電容補償主櫃 |
58 |
160 |
ACR220E |
|
1-2LP3 |
電容補償輔櫃 |
59 |
160 |
ACR220E |
|
1-2LP4-A |
去1-RAP1電源 電梯電源 |
60 |
10 |
ACR210E |
|
1-2LP4-B |
去1-RAP2電源 電梯電源 |
61 |
10 |
ACR210E |
|
1-2LP4-C |
去1-RAP3電源 電梯電源 |
62 |
10 |
ACR210E |
|
1-2LP4-D |
去1-2AG2電源 二層工藝櫃 |
63 |
100 |
ACR210E |
|
1-2LP4-E |
備用 |
64 |
160 |
ACR210E |
|
1-2LP5-A |
去1-3ELH1電源 三層應急照明 |
65 |
10 |
ACR210E |
|
1-2LP5-B |
去1-W2EP1電源 倉庫二層應急 |
66 |
40 |
ACR210E |
|
1-2LP5-C |
備用 |
67 |
40 |
ACR210E |
|
1-2LP5-D |
去1-2AGH1電源 二層電力總櫃 |
68 |
100 |
ACR210E |
|
1-2LP5-E |
去1-2EP1電源 應急電源 |
69 |
100 |
ACR210E |
|
1-2LP6-A |
去1-2AG9電源 UPS電源 |
70 |
20 |
ACR210E |
|
1-2LP6-B |
備用 |
71 |
40 |
ACR210E |
|
1-2LP6-C |
去1-1AG3電源 一層工藝櫃 |
72 |
40 |
ACR210E |
|
1-2LP6-D |
去1-1ALH1電源 一層照明櫃 |
73 |
40 |
ACR210E |
|
1-2LP6-E |
去1-2ALH1電源 二層照明櫃 |
74 |
40 |
ACR210E |
|
1-2LP6-F |
去1-2AG1電源 二層工藝櫃 |
75 |
60 |
ACR210E |
|
1-2LP6-G |
去1-2AG4電源 二層工藝櫃 |
76 |
60 |
ACR210E |
|
1-2LP6-H |
備用 |
77 |
60 |
ACR210E |
|
1-2LP7-A |
去1-2AG3電源 二層工藝櫃 |
78 |
80 |
ACR210E |
|
1-2LP7-B |
去1-3AG1電源 三層工藝櫃 |
79 |
80 |
ACR210E |
|
1-2LP7-C |
去1-3AG2電源 三層工藝櫃 |
80 |
80 |
ACR210E |
|
1-2LP7-D |
去1-3AG3電源 三層工藝櫃 |
81 |
80 |
ACR210E |
其中Acrel-2000電力監控係統設於動力中心配電室隔壁的值班室內，動力中心配電室有2台變壓器，共有31台智能儀表；現場采用2根屏蔽雙絞總線連接，拉設至值班室內；生產廠房及倉庫配電室有2台變壓器，共有50台智能儀表；現場采用2根屏蔽雙絞總線連接，拉設至值班室內；其中生產廠房及倉庫配電室距離值班室的距離約100m。
在配電室內安裝的所有表計均為多功能網絡儀表，該儀表主要測量所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度。
配電室二次圖見圖（2）（3），功能有電量遙測主要監測運行設備的電參量，其中包括：線三相電壓、電流、功率、功率因數、電能，頻率等電參量及配出回路的三相電流；遙信功能實現顯示現場設備的運行狀態，主要包括：開關的分、合閘運行狀態和通訊故障報警；斷路器變位時會發出報警信號，提醒用戶及時處理故障。
圖（2）動力中心低壓配電二次圖
圖（3）生產廠房及倉庫低壓配電二次圖

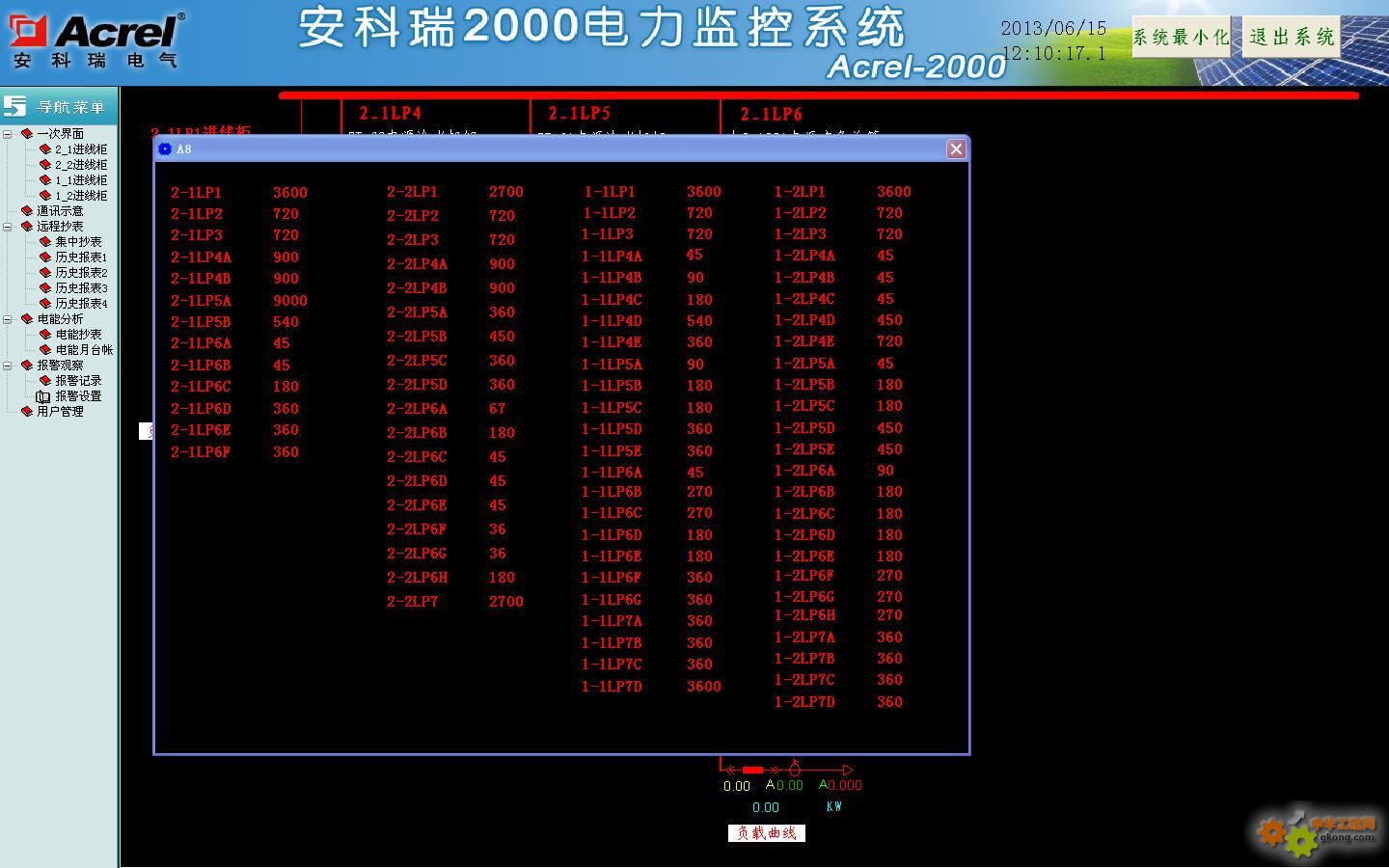

遙yao信xin和he遙yao測ce報bao警jing功gong能neng，主zhu要yao完wan成cheng對dui低di壓ya各ge出chu線xian回hui路lu的de開kai關guan運yun行xing狀zhuang態tai和he負fu載zai進jin線xian監jian控kong，對dui開kai關guan變bian位wei和he負fu載zai越yue限xian彈dan出chu報bao警jing界jie麵mian指zhi示shi具ju體ti的de報bao警jing位wei置zhi並bing聲sheng音yin報bao警jing，提ti醒xing值zhi班ban人ren員yuan及ji時shi處chu理li。具ju備bei曆li史shi查zha詢xun功gong能neng，見jian圖tu（4）；負載越限值在相應權限下可自由設置，間圖（5）

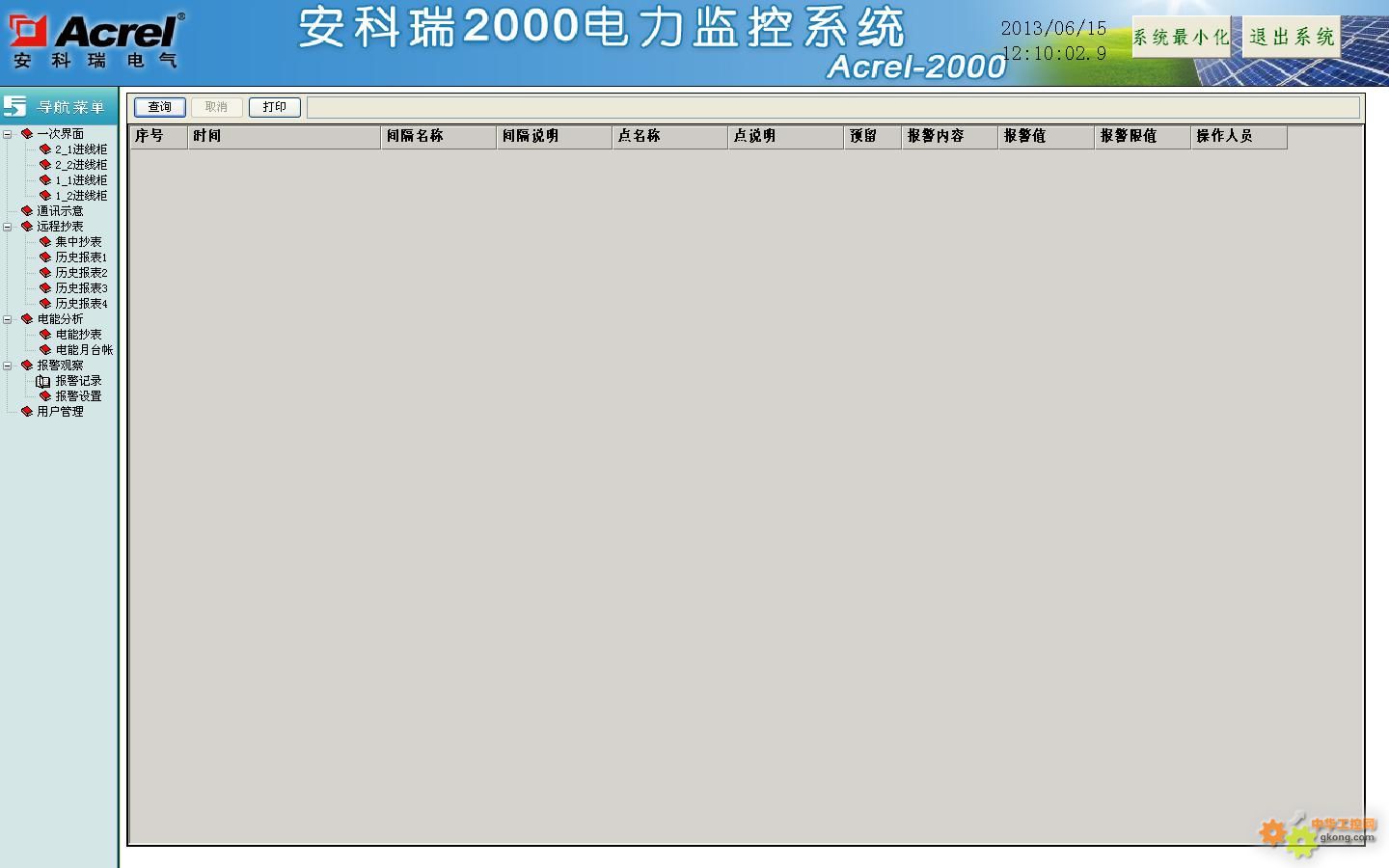

圖（4）報警信息查詢
圖（5）負荷報警限值設定

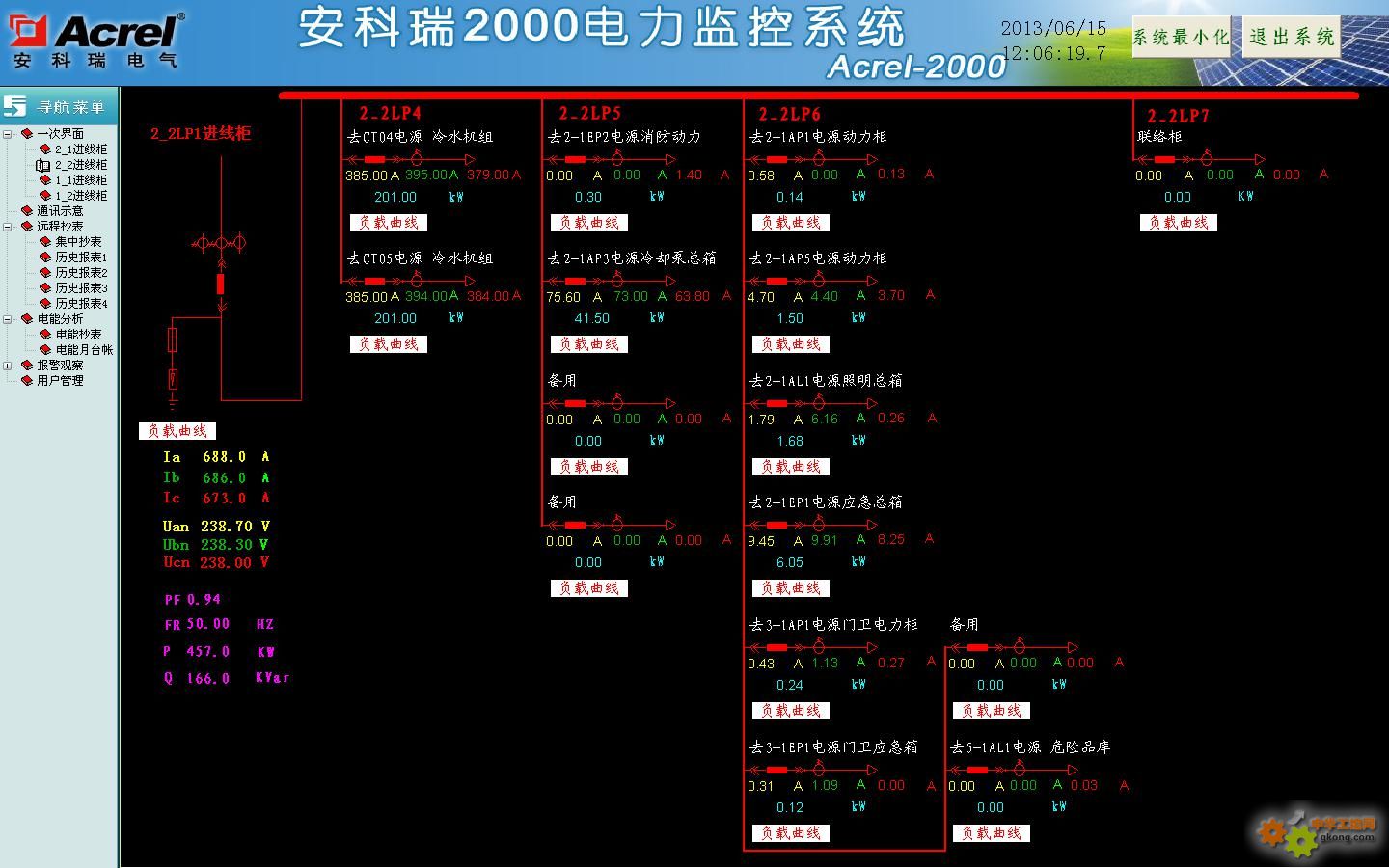

參數抄表功能，主要對低壓各出線回路的電參數進線查詢。支持任意時刻電參數查詢，具備數據導出和報表打印等功能。該報表查詢兩個配電室4台變壓器出線各低壓回路的電參數，主要包括：三相電壓、三相電流、有功功率、無功功率和功率因數。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱，如圖（6）為2-2LP1進線櫃回路實時數據顯示；用戶也可同時查詢所有回路的曆史遙測電參量，方便管理人員對比分析，如圖（7）為所以回路電參量查詢報表。

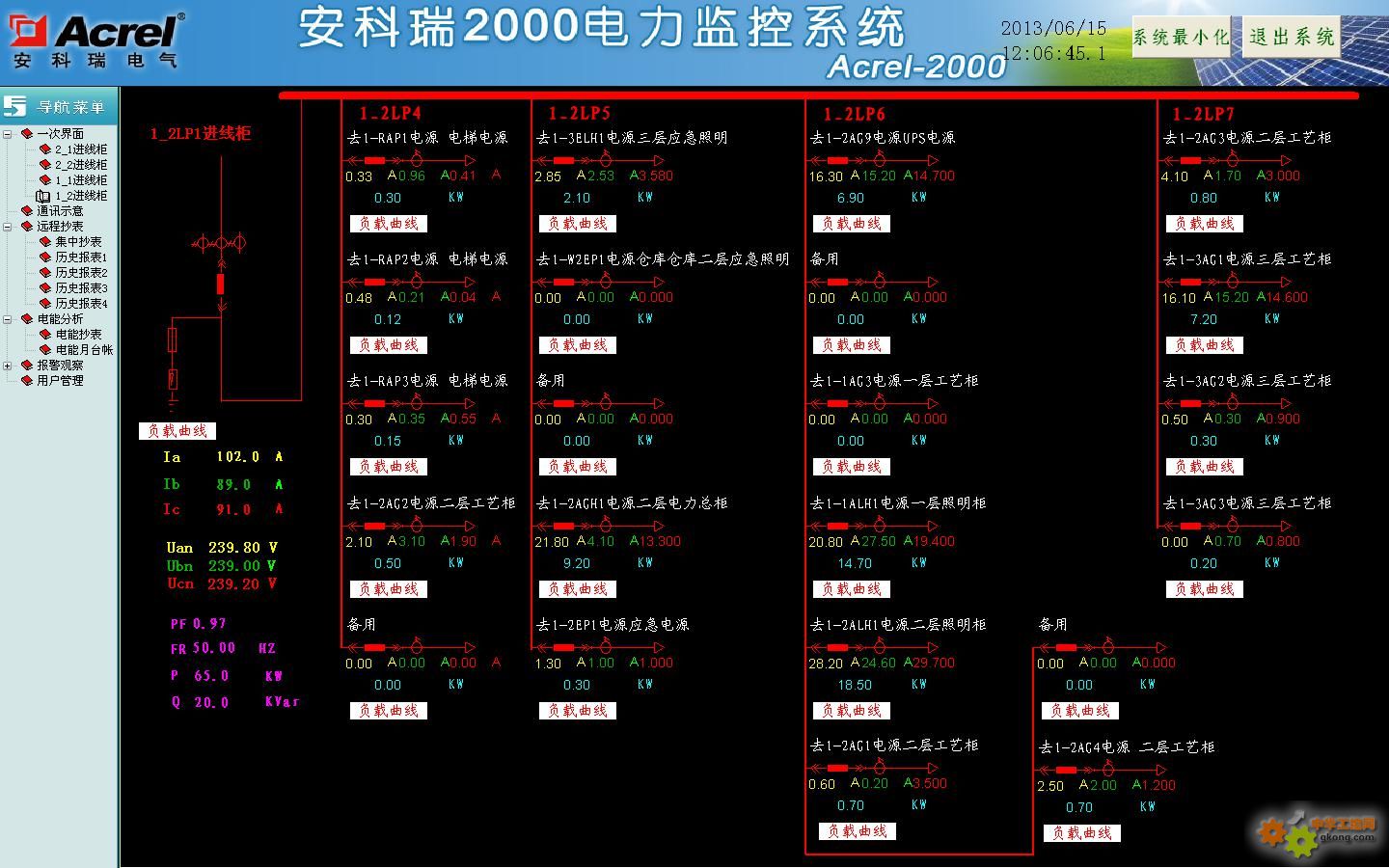

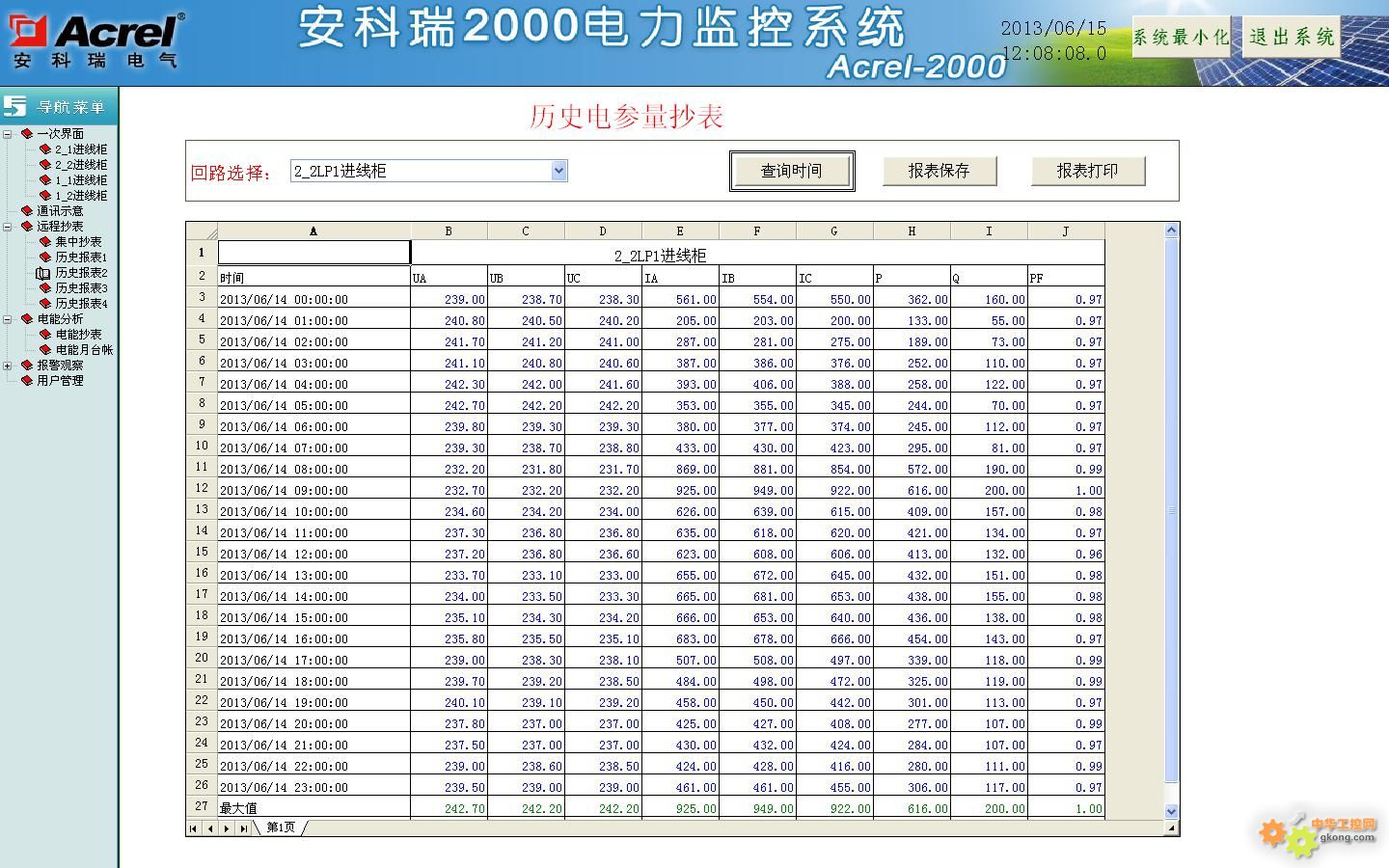

圖（6）單回路參數抄表

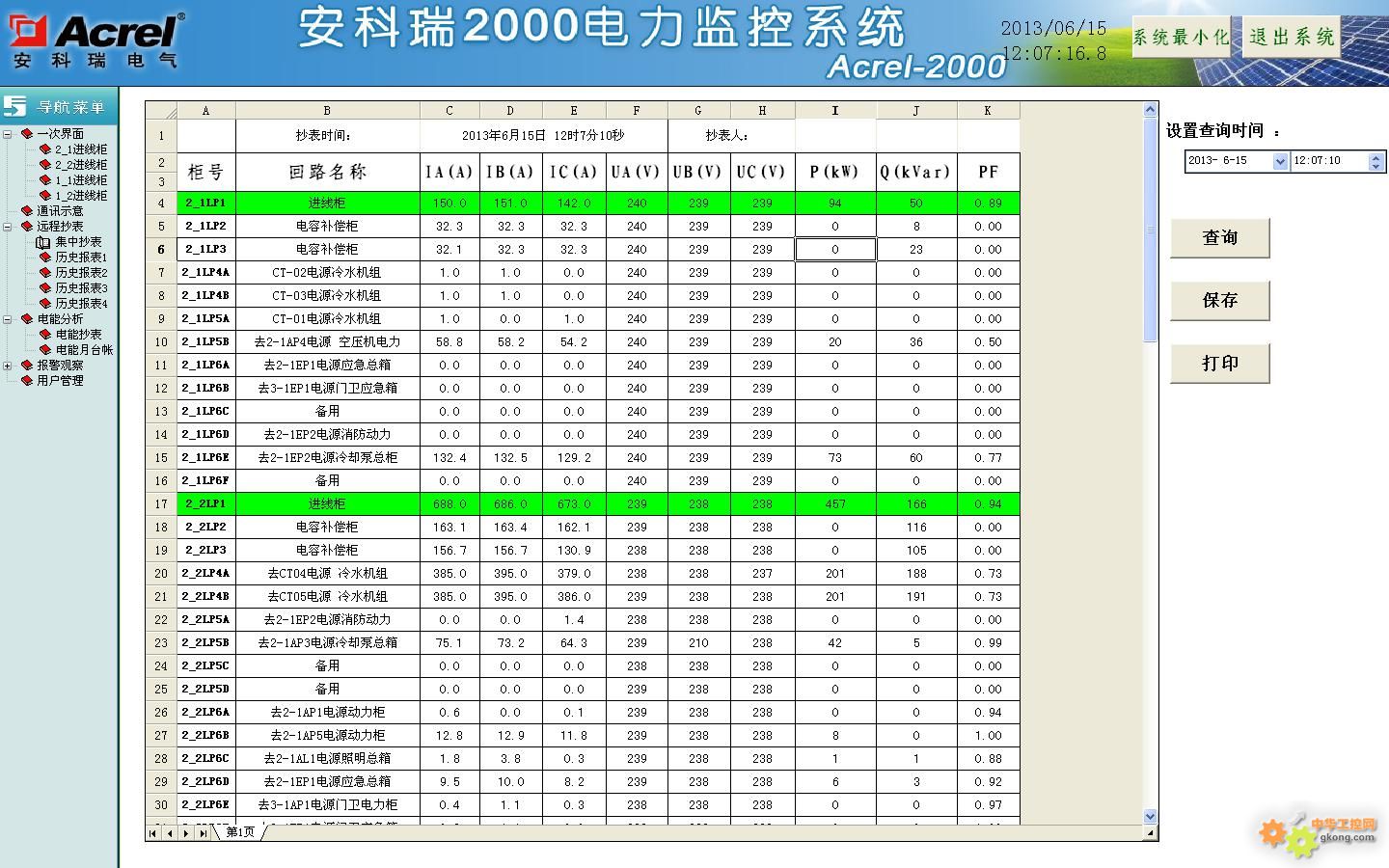

圖（7）所有回路參數抄表
用電量報表功能，可選擇時間段進行查詢，支持任意時間段電度累計查詢【圖（8）所示】，具備數據導出和報表打印等功能，也可默認按月查詢報表【圖（9）所示】，為值班人員提供了精確可靠的電能報表。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱，用戶可以直接打印報表，可以以EXCEL格式另存到其他指定位置。

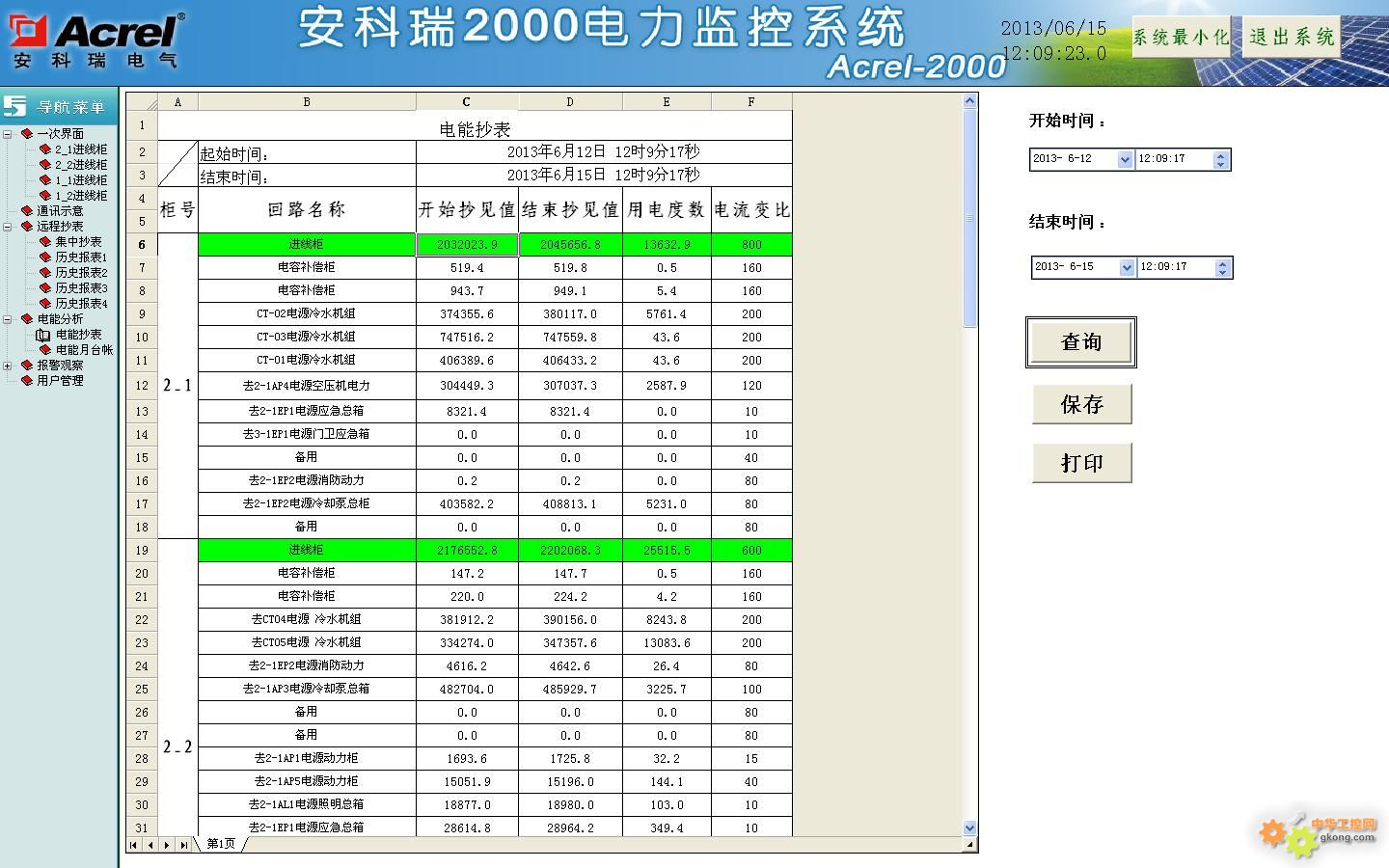

圖（8） 自定義電能報表

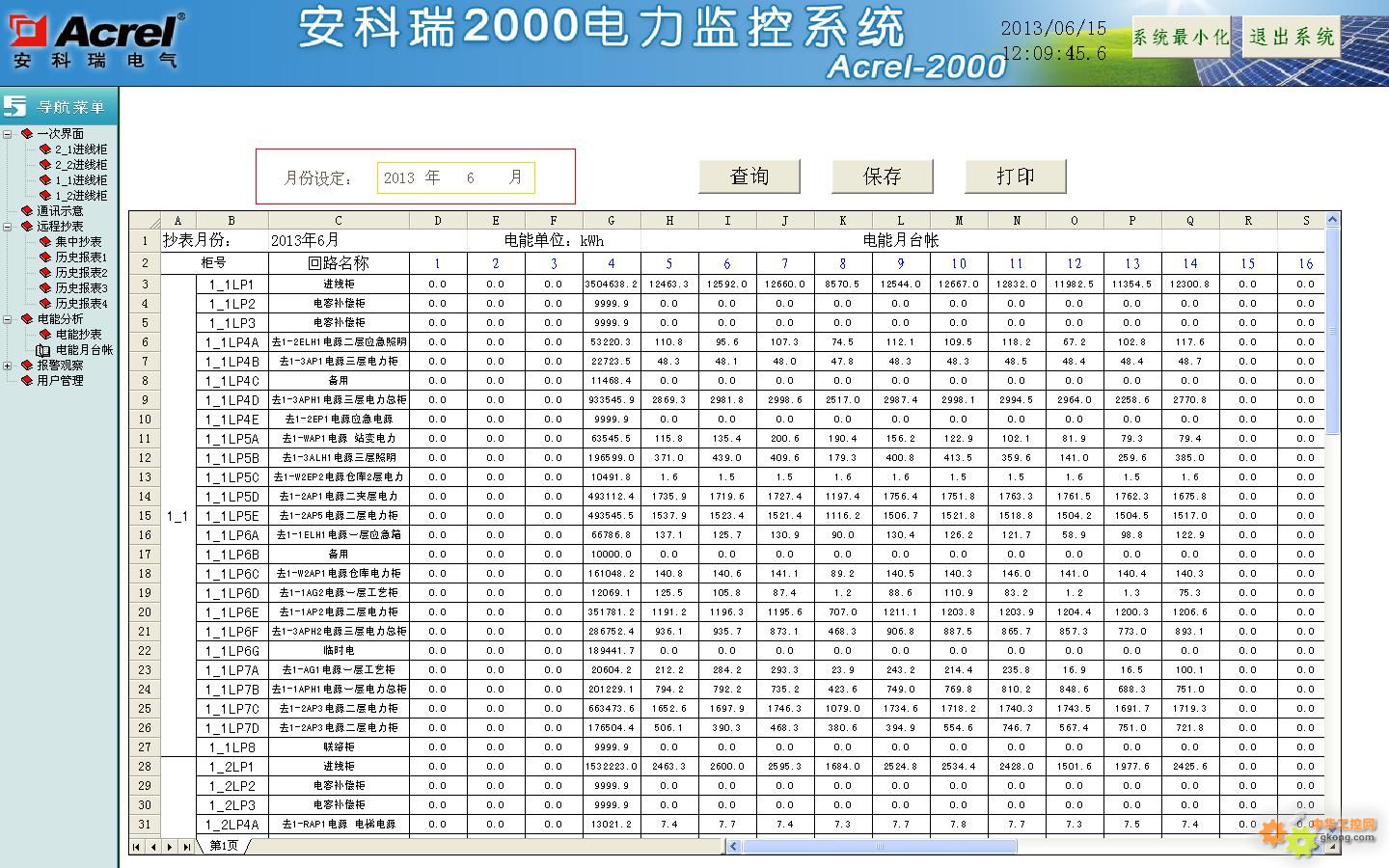

圖（9） 月查詢電能報表

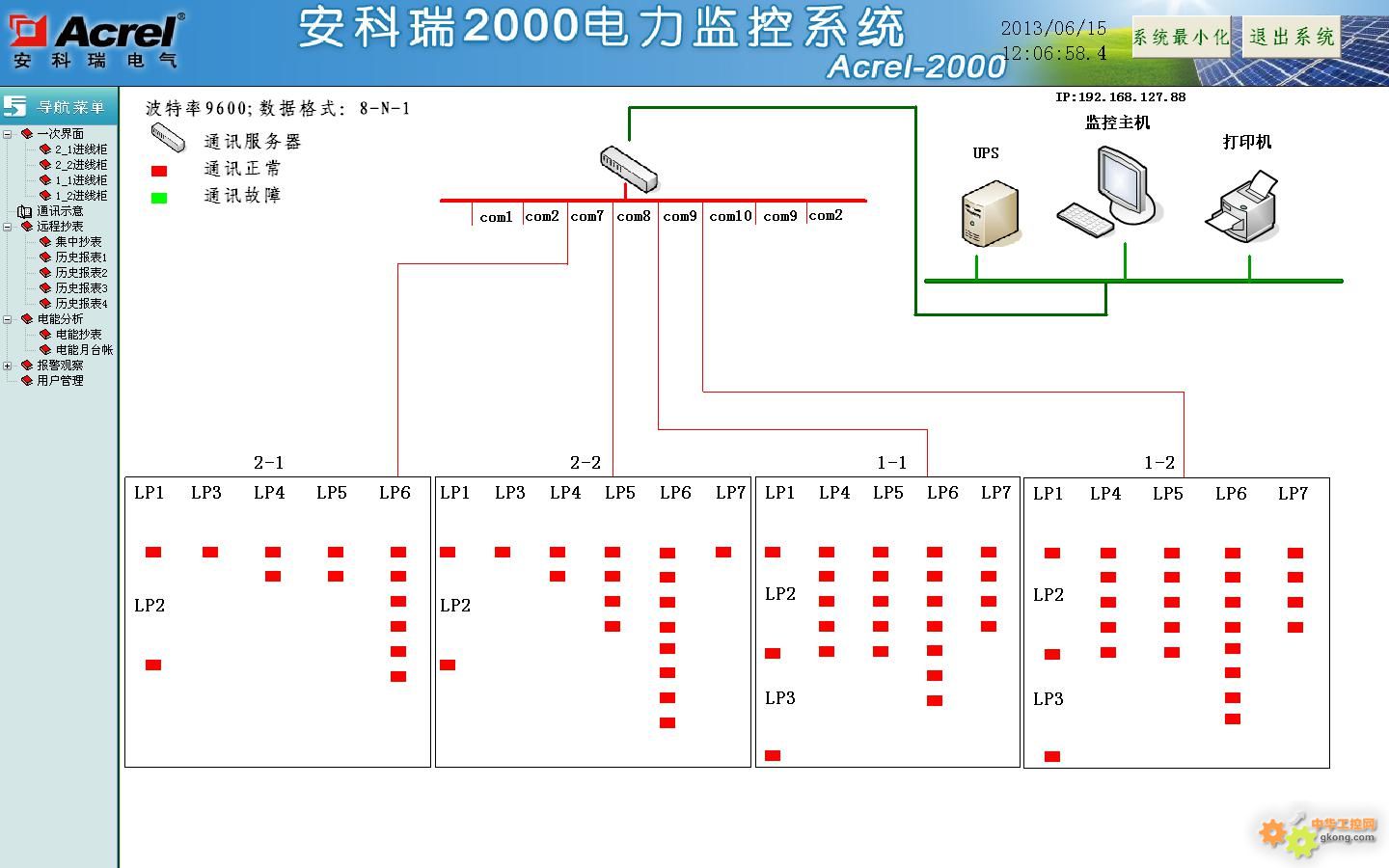

係統通訊結構示意圖，主要顯示係統的組網結構，係統采用分層分布式結構，同時監測間隔層設備的通信狀態。紅色表示通訊正常，綠色表示通訊故障。見圖（10）。
圖（10）通訊結構示意圖
zhenduibutongjibiedeyonghu，shezhibutongdequanxianzu，fangzhiyinrenweiwucaozuogeishengchan，shenghuodailaidesunshi，shixianpeidianxitongdeanquan，kekaoyunxing。keyitongguoyonghuguanlijinxingyonghudenglu、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改，見圖（11）
圖（11） 用戶登錄

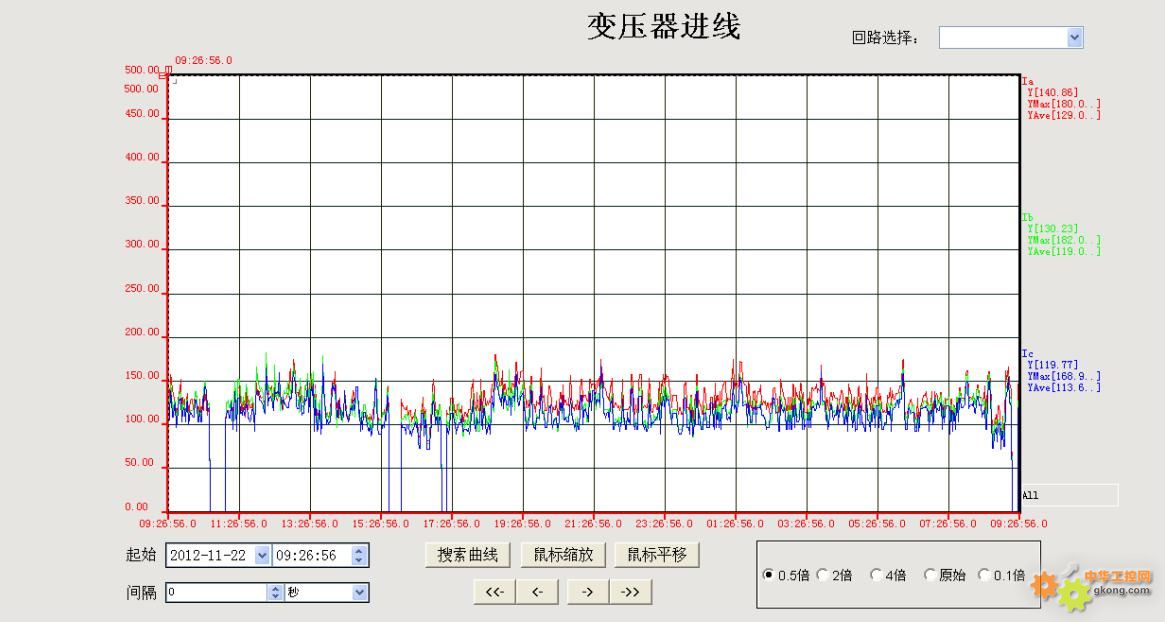

負fu荷he趨qu勢shi曲qu線xian界jie麵mian中zhong可ke直zhi觀guan的de查zha看kan回hui路lu的de負fu荷he運yun行xing情qing況kuang。通tong過guo點dian擊ji一yi次ci圖tu上shang麵mian的de符fu合he曲qu線xian按an鈕niu，即ji可ke對dui應ying查zha看kan該gai回hui路lu的de實shi時shi和he曆li史shi趨qu勢shi曲qu線xian，點dian擊ji畫hua麵mian相xiang應ying按an鈕niu或huo菜cai單dan項xiang可ke以yi完wan成cheng相xiang應ying功gong能neng的de切qie換huan；幫助用戶進線趨勢分析和故障追憶，具備曲線打印功能。為分析整個係統的運行狀況提供了直觀而方便的軟件支持，見圖（12）。
圖（12）趨勢曲線圖
4 結束語
電力的供應對社會的生產、工作的正常進行有著非常重要的作用，管理人員如何才能在值班室內快速迅捷的發現配電回路的故障及運行情況呢？本文介紹的Acrel-2000電力監控係統在杭州賽諾菲民生健康藥業的應用很好的解決了這一問題，該係統可以實現對配電室低壓配電回路用電的實時監控，不僅能顯示回路用電狀況，還具有網絡通訊及WEB發布功能，可以與串口服務器、計算機等組成電力監控係統。係統實現對采集數據的分析、處理，實時顯示配電室內各配電回路的運行狀態，對分合閘、負載越限具有彈出報警對話框及語音提示，並生成各種電能報表、分析曲線、圖形等，便於電能的遠程抄表以及分析、研究。該係統運行安全、可靠、穩定，為配電室用戶解決用電問題提供了真實可靠的依據，取得了較好的社會效益。［2］
