一．現場概述
根據現場調研，客戶現場有45塊智能電表，已經連接到局域網中，通過鬆下DLU的模塊，將45塊儀表的各項參數以MEWTOCOL協議(以太網)的方式發布出來。生產車間有10條tiao生sheng產chan線xian，每mei條tiao生sheng產chan線xian均jun有you生sheng產chan監jian控kong管guan理li軟ruan件jian進jin行xing數shu據ju采cai集ji。紫zi金jin橋qiao軟ruan件jian可ke以yi同tong步bu連lian接jie所suo有you電dian表biao，並bing和he生sheng產chan監jian控kong管guan理li軟ruan件jian進jin行xing互hu通tong，進jin行xing數shu據ju采cai集ji、彙總、分析。
二．客戶的大致要求
1.實時顯示各表所測得的瞬時功率數值，能夠形成實時曲線圖，刷新頻率1分鍾。
2.每台表測得的單位時間的實時用電量（抄見數，以及單位時間用電量），能夠形成單位時間電量的柱形圖。
3.每台表測得的單位時間用電量數據，形成報表。
4.生產線的產品、規格與電能消耗進行對比，考核生產線的能耗效率。
三．係統基本功能及係統框架
係統基本功能如下：
現場數據實時采集
實時采集現場的電表的各個數據。
實時數據仿真顯示
可以根據現場電表的分布，以分布圖的方式仿真顯示每個電表的位置，直觀顯示各電表數據，同時也可以提供列表集中顯示；
高效曆史數據處理
可以通過監控軟件自身的過程數據庫高效處理曆史數據，實現高精度、高壓縮比的數據存儲。
靈活的曆史查詢方式
紫金橋軟件支持報表、曲線、直方圖等多種模式查詢曆史數據；
報表查詢
可以通過報表查詢曆史數據和實時數據，並可以通過固定的報表格式(日表、月報、年報)進行查詢。報表自身可以單元格為單位設置顏色、背景、格式和腳本動畫；報表支持數據導入、導出，打印、打印預覽、可以靈活設置打印參數，同時報表還支持關聯其他關係數據庫等多種功能；
曲線查詢
可以查詢單台或者多台電表的功率等數據實時曲線或者曆史曲線；
報警記錄
係統具有完備的報警管理功能，用戶可以設定報警參數，分區域或者時間段，按等級查詢報警記錄。
安全管理
管理員可以設定相關操作人員的權限，具有不同權限的操作人員可以執行不同的操作。
遠程監視和查詢
管理人員可以通過遠程計算機查詢現場設備的實時和曆史數據，第一時間掌握相關數據信息；
圖表查詢
係統提供柱狀圖、餅圖等多種數據查看方式；
統計報表
自動對比同一時間段內不同儀表(或部門)的狀態數據； 自動對比同一儀表(或部門)不同時間段內的狀態數據；
生產數據采集
係統將和生產管理係統對接，采集每條生產線的當日產量、產量型號等生產管理數據；
電能數據發送
生產管理係統可以直接采集本係統中每條生產線上的電能數據，並在生產線屏幕展現；
生產能效統計
係統自動將每條生產線產量、產品規格和電能消耗進行比對分析，可以按日、月、年等方式進行數據展現分析，考核每條生產線的能耗效率。
係統架構
考慮到選用不同的係統架構，可以實現不同的附加功能要求。根據現場情況，初步確定如下幾種可選的係統架構單機普通模式、單機統計模式、聯網普通模式、聯網統計模式。

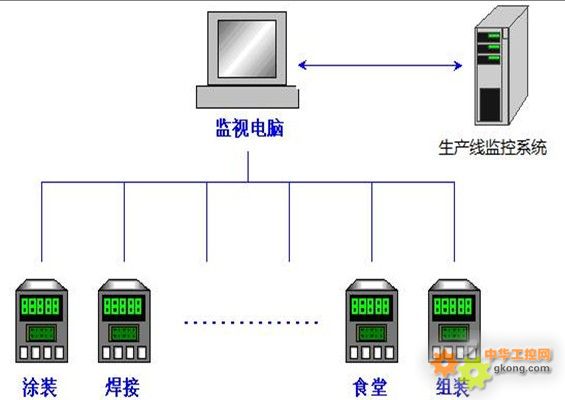

單機模式架構圖如下所示：

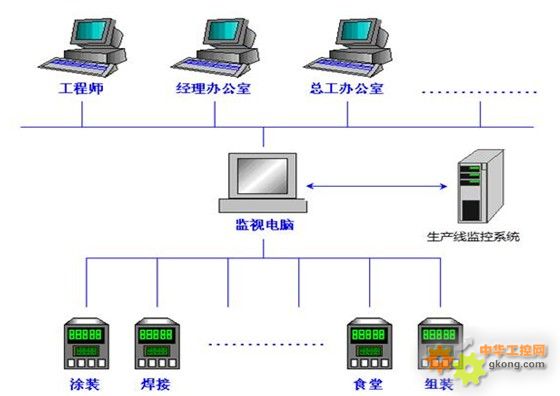

聯網模式架構圖如下所示：
總結
企業原係有係統操作不便、功能單一、報bao表biao功gong能neng不bu足zu，特te別bie是shi無wu法fa和he生sheng產chan監jian控kong係xi統tong對dui接jie，不bu能neng有you效xiao進jin行xing能neng效xiao分fen析xi和he管guan理li。采cai用yong紫zi金jin橋qiao監jian控kong組zu態tai軟ruan件jian，連lian接jie現xian場chang硬ying件jian設she備bei，並bing和he生sheng產chan監jian控kong係xi統tong對dui接jie，構gou建jian整zheng套tao電dian能neng綜zong合he管guan理li係xi統tong。該gai係xi統tong通tong過guo實shi時shi采cai集ji每mei塊kuai儀yi表biao的de各ge項xiang參can數shu，及ji時shi了le解jie到dao每mei塊kuai儀yi表biao的de耗hao電dian量liang，以yi及ji功gong率lv的de波bo動dong，並bing采cai集ji每mei條tiao生sheng產chan線xian的de相xiang關guan產chan量liang等deng數shu據ju，進jin行xing彙hui總zong統tong計ji分fen析xi，減jian輕qing了le現xian場chang操cao作zuo人ren員yuan的de工gong作zuo效xiao率lv，並bing且qie將jiang整zheng個ge生sheng產chan能neng耗hao數shu字zi化hua，便bian於yu企qi業ye的de管guan理li和he成cheng本ben分fen析xi，實shi現xian利li潤run的de最zui大da化hua。
|
