一、背景

      在(zai)有(you)些(xie)情(qing)況(kuang)中(zhong)，多(duo)個(ge)分(fen)散(san)現(xian)場(chang)的(de)設(she)備(bei)都(dou)具(ju)有(you)相(xiang)似(si)的(de)結(jie)構(gou)，上(shang)位(wei)機(ji)應(ying)該(gai)使(shi)用(yong)同(tong)一(yi)套(tao)的(de)界(jie)麵(mian)就(jiu)可(ke)以(yi)對(dui)某(mou)一(yi)個(ge)現(xian)場(chang)設(she)備(bei)進(jin)行(xing)管(guan)控(kong)，而(er)不(bu)需(xu)要(yao)同(tong)時(shi)管(guan)控(kong)所(suo)有(you)現(xian)場(chang)的(de)設(she)備(bei)。

      通(tong)常(chang)的(de)做(zuo)法(fa)是(shi)需(xu)要(yao)對(dui)每(mei)個(ge)設(she)備(bei)節(jie)點(dian)建(jian)立(li)一(yi)個(ge)設(she)備(bei)節(jie)點(dian)
，這(zhe)些(xie)設(she)備(bei)運(yun)行(xing)的(de)時(shi)候(hou)要(yao)同(tong)時(shi)在(zai)線(xian)采(cai)集(ji)。這(zhe)樣(yang)就(jiu)增(zeng)加(jia)了(le)許(xu)多(duo)重(zhong)複(fu)的(de)組(zu)設(she)備(bei)和(he)組(zu)點(dian)操(cao)作(zuo)，以(yi)及(ji)在(zai)畫(hua)麵(mian)中(zhong)的(de)點(dian)連(lian)接(jie)和(he)管(guan)理(li)操(cao)作(zuo)等(deng)。

      因此
，紫金橋的西門子200係列TCP驅動，支持運行時設備的IP切換，解決了這個問題，隻需要對一個設備進行設計畫麵和數據庫

，運行時切換IP連接
，就可以在某一時刻管理任一現場的設備。

二、使用介紹

本例中使用的是西門子200係列PLC與CP243i以太網轉換器。

（１）在紫金橋軟件中，首先進行設備節點配置。

打開“數據庫－〉設備驅動－〉PLC－〉Siemens(西門子)”，如下圖：

接著定義邏輯設備，這裏例如定義的名稱為“s7ip”，如下圖：

設備名稱：標識設備的名字
；

數據更新周期：一次通訊的設定周期。

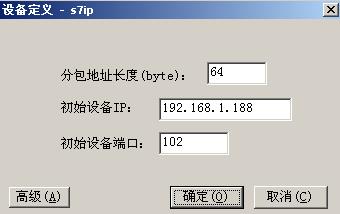

下一步，彈出如下圖所示對話框：

設備地址長度：一次讀取的字節最大長度；

初始設備IP：模塊的網絡默認地址
，可以是域名；

初始設備端口：模塊的網絡默認端口；

確定之後，完成設備定義。

（２）設備建立完成之後，在“數據庫－〉點組態”中進行組點連接。

組點時的配置界麵如下圖：

控製類型：

設備IP：輸入新的設備IP或者域名，默認使用設備初始設定值，使用點的DESC參數連接；

設備端口：輸入新的設備端口
，默認使用設備初始設定值；

執行連接重置：清除網絡連接
，以便建立新的連接，數值連上後-1, 連不上-2；

寄存器：數據相關；

　　寄存器：V區、M區、Q區
、I區。

　　讀寫屬性：讀寫、隻讀、隻寫。

　　地址：寄存器的地址

，每個地址一字節。

數據格式：8位無符號、8位有符號、16位無符號、16位有符號
、32位無符號、32位有符號、32位浮點數。

（３）運行時動態修改設備連接：

關鍵操作為，對“設備IP”賦值目標IP地址，對“設備端口”點賦值目標端口，最後改變“執行連接重置”的值為1進行修改應用，當連接成功之後新值為-1，否則為-2。

三
、總結

基於西門子TCP驅動的動態連接設備的應用，我們僅需要關心一個現場設備的方案設計，就可以對不同現場設備的運行情況進行分時地監控和管理。
