引言：WEINVIEW MT8000係列人機界麵
，是台灣威綸科技研發的新一代高端人機界麵產品，是完全應工業所需研製而成的高品質觸控式工業用人機界麵！WEINVIEW MT8000采用TFT  LCD液晶顯示屏，色彩高達65536色；獨有3個COM接口

，可任意組網、同時連接多台PLC及控製器
，支持一機多屏和一屏多機功能；擁有USB2.0接口
，可直接連接USB打印機
、鍵盤
、鼠標，支持USB內存裝置；特有音源輸出、MIC接口，CF Card接口，支持以太網資料上下載及遠程監控！

　　摘要：藉由以太網通訊，不同的WEINVIEW MT8000人機界麵能夠相互分享資料

，任何使用於PC上的SCADA/HMI軟件也可輕鬆地由人機上擷取資料。利用以太網絡聯機，WEINVIEW MT8000可以輕鬆實現HMI與PC間的通訊

，並且可以控製連接在其它HMI上的PLC！

　　利用以太網絡聯機，EB8000提供了下列幾種數據交換的方式：

　　    1. HMI與MHI間的通訊

　　    2. PC與HMI間的通訊

　　    3. 控製連接在其它HMI上的PLC

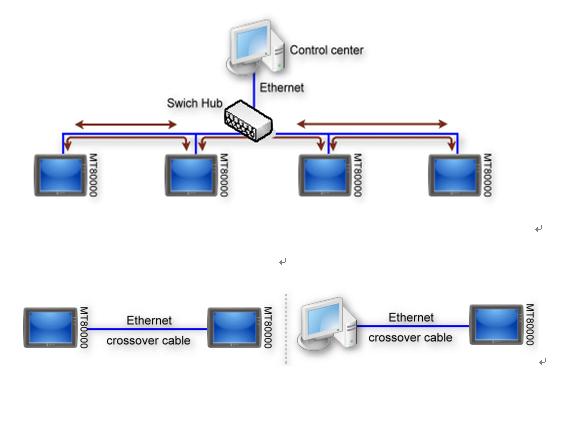

　　以太網絡連接的方式有兩種
；可以使用RJ45平行網絡線(straight through cable)，搭配集線器(hub)使用

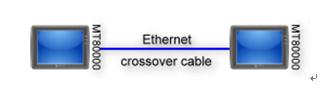

；另一種是使用RJ45跳接網絡線(crossover cable)，不需使用集線器，但隻限使用在一對一聯機的情況下(HMI對HMI，或PC對HMI)。下麵說明各項聯機方式的設定與操作。

1.  HMI與HMI間的通訊

不同的HMI間透過以太網絡可以互相擷取與控製對方的數據
，利用係統保留緩存器(LB與LW)
，HMI可以控製另一台HMI的行為表現。一台HMI最多可以同時處理來自32個不同HMI的訪問要求。

以兩台HMI的通訊為例 (HMI A與 HMI B) 為例
，假使HMI A欲使用set bit組件控製HMI B的[LB123]地址的內容，則使用在HMI A上的工程檔案(MTP)設定步驟如下：

步驟一
設定各HMI的IP(詳情請參考相關章節)
，假設HMI A與 HMI B的IP已分別設定為“192.168.1.1”與“192.168.1.2”.

步驟二

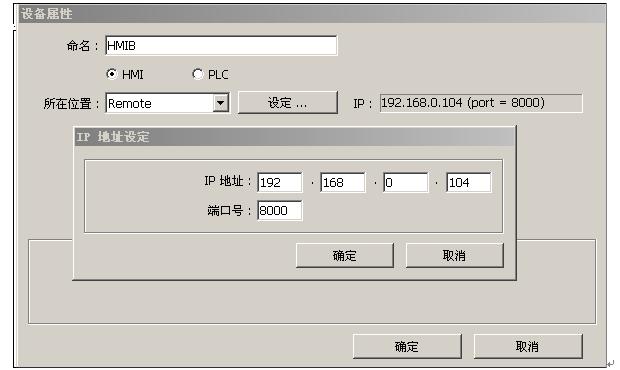

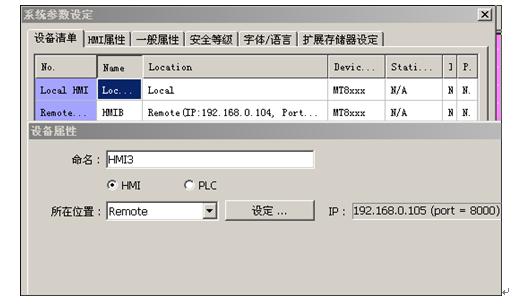

使用EB8000，並在 [係統參數設定]裏的[設備清單]，增加HMI B的IP與使用的port號碼。(下麵畫麵是HMI A所使用MTP檔案的設定內容。)

步驟三

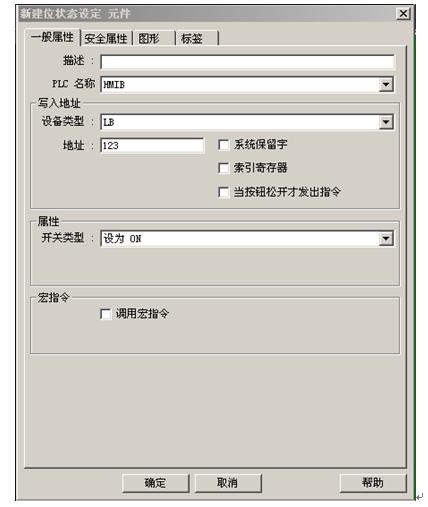

在set bit組件的設定頁的[PLC名稱]中
，選擇“HMI B”，此時HMI A即可操作HMI B的LB地址之內容。

2.  PC與MHI間的通訊

利用EB8000的仿真功能，PC可以透過以太網絡擷取HMI上的數據
，並可以使用檔案方式保存這些數據。

PC也可以利用控製HMI上的係統保留緩存器(LB與LW)

，直接控製HMI。相對的
，HMI也可以直接控製PC的行為表現，例如要求PC儲存HMI或PLC上的數據。

一台PC可以控製不限數目的HMI。

假使PC欲通訊的對象為與兩台HMI (HMI A與 HMI B)，則PC端所使用MTP檔案的設定步驟如下：

步驟一
設定各 HMI 的IP(詳情請參考相關章節)，假使HMI A與 HMI B的IP已分別設定為“192.168.1.1”與“192.168.1.2”。

步驟二

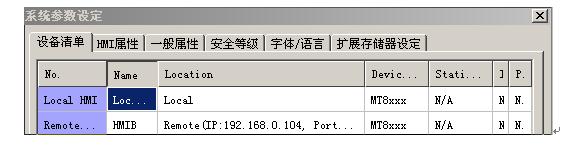

使用EB8000，並在[係統參數設定]裏的[設備清單]，增加HMI A與HMI B的IP與使用的通訊端口號。

步驟三

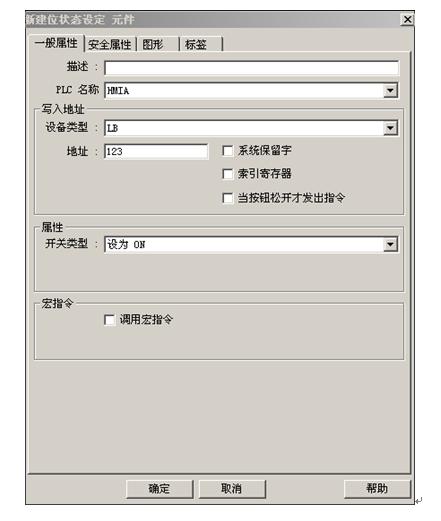

選擇正確的[PLC名稱]。在組件的設定頁中，正確選擇要操作的裝置
，例如要控製HMI A上的LB，則[PLC名稱]需選擇“HMI A”，如下圖。

步驟四
在PC端利用這個MTP檔案，並執行仿真功能(離線或聯機模式皆可)

，即可在PC端操作HMI A上的所有數據。

HMI也允許操作PC上的數據，此時隻需將PC視為另一台HMI即可
，也就是必須在HMI使用的工程檔案中新建立一台的HMI

，並將此新裝置的IP指向PC。

3. 控製連接在其它HMI上的PLC

透過以太網絡

，PC與HMI可以操作連接在其它HMI上的PLC
；舉例來說，假設現有一台三菱PLC連接到HMI B的COM 1


，當PC或HMI A欲讀取此台PLC上的數據，則PC端或HMI A上所使用工程檔案設定步驟如下：

步驟一
設定HMI B的IP，假設HMI B的IP已設定為“192.168.1.2”。

步驟二

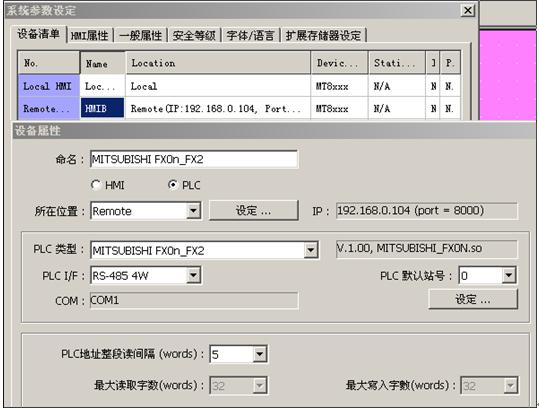

使用EB8000，並在[係統參數設定]裏的[設備清單]，增加一台PLC的定義，並正確設定通訊參數。

步驟三

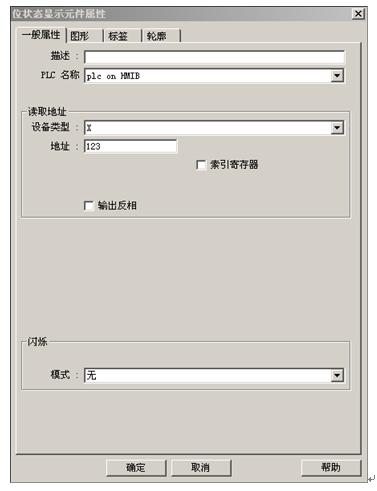

假設現在要使用set bit組件控製HMI B上的三菱PLC

，則隻需將組件設定頁中的[PLC名稱]挑選為“PLC on HMI B”，即可在PC使用模擬方式
，控製連接在遠程HMI B上的PLC了。
