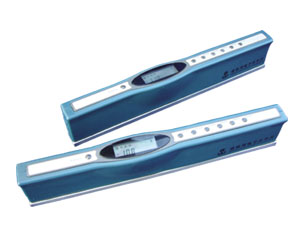

一、使用範圍
1 建築、裝修、裝飾行業中地麵、牆麵、門窗、玻璃幕牆的平整度、傾斜度、水平度、垂直度的施工、質監、驗收以及測量。
2 水利建設、道路橋梁施工中水平度、坡度、傾斜度的測量、質監和驗收。
3 通訊設施、天線定位測量。
4 工、礦、軍工企業中精密機械製造、工業平台，設備定位以及相應的維護和保養。
5 鐵道鐵軌水平度、坡度施工檢測。
6 其它：石油勘探、鑽井、健身器材等。
二、 特性
1 主要特性：
絕對角度測量、相對角度測量、斜度測量、角度存貯。
2 結構特性：
防護等級：IP54
工作麵長度：400mm
3 電氣特性：非線性補償、SMD高集成電路、電源反極性保護、低功耗。
三、 技術指標
名 稱 參 數
測量範圍 -5°~+95°
分辨力 0.01°
準確度等級 0.01級、0.02級、0.03級
響應時間 ＜1s
工作電源 DC 9V
工作消耗電流 ＜5mA
防護等級 IP54
工作環境 -25℃~+60℃
≤90％RH
存貯溫度 -30℃~+80℃
四、.按鍵使用說明(如圖一所示)
1.[電源開關]鍵.
2.[絕對/相對]鍵，絕對角度和相對角度測量功換鍵
3. [角度/斜度]鍵，是角度測量和斜度測量功能切換鍵。
4.[鎖定/解鎖]鍵，鎖定和解鎖功能切換鍵。當測量時，按下該鍵可鎖定當前顯示值，液晶屏右上角顯示鎖定提示符（如圖二所示）。再次按下該鍵時將解除鎖定功能，恢複到測量狀態。
5.[數據存儲]鍵，角度存儲的功能鍵。按下該鍵，即可存儲當前測量角度，同時液晶屏將顯示該存儲角度值和存儲序號Pxx,（如圖三所示）。當存儲數據超過20個，液晶屏顯示提示符“FULL”，表明存儲數據已滿。
6.[數據讀取]鍵，顯示已存儲角度值的功能鍵。按下該鍵，液晶屏上顯示被存儲的角度值和存儲序號（如圖四所示），5秒鍾內再次按鍵，液晶屏上將顯示第二個存儲值，重複操作可依次顯示所有存儲值，直到恢複角度測量狀態。連續按鍵10秒，將顯示CPU防偽碼（如圖五所示），3秒後防偽碼顯示消失。如果要清除某一角度值，先按[數據讀取]鍵，選定要清除的存儲角度值，再按[數據存儲]鍵，即可清除該角度值並顯示清除提示符“DEL”。連續按住[數據存儲]鍵10秒以上，則清除全部的存儲角度值，並顯示提示符“DEL”。
7、[夜光/校準]鍵，顯示夜光和自校準功能切換鍵。按下該鍵，液晶屏顯示夜光，再按下該鍵，夜光消失；連續按住該鍵10秒鍾，水平尺將進入自校準功能狀態。
五、功能說明
（一）測量
1.絕對角度測量
按下[電源開關]鍵直接進入絕對角度的測量狀態,液晶屏將顯示被測麵與水平麵之間的角度值（如圖六所示）。當水平尺工作麵與水平麵角度發生變化時，角度值將隨之改變。傾角方向提示符顯示為“ / ”時，表示水平尺左低右高，此時顯示角度值為正數；顯示為“ \ ”時，表示水平尺左高右低，此時顯示角度值為負數。當所測角度超出測量範圍時，水平尺將顯示錯誤提示符“Err”。
2.相對角度測量
把水平尺放在第一個被測量麵上，按[絕對/相對]鍵，顯示為0.00°，液晶屏右上方同時出現相對角度測量提示符“ < ”（如圖七所示），水平尺移向第二個被測量麵，此時液晶屏顯示值為上述兩個被測量麵的相對夾角。再次按下[絕對/相對]鍵時，則轉換為絕對角度的測量。
3.斜度測量
當所測角度在±5°範圍內或90°±5°範圍內時，按下[角度/斜度]鍵，液晶屏顯示該角度所對應的斜度值H（單位mm）(如圖八、九、十所示),其中H＝L*│tgα│,（－5.°≤α≤5）°），H＝L*│ctgα│
（85°≤α≤95°））L=1000(mm).
（二）自校準功能
水平尺具有自校準功能，每次開機前請先校準水平尺，以保證水平尺測量精度的準確。
自校準方法如下：
第一步：先用水平尺測量一接近90°的角度，再將水平尺在同一平麵旋轉180°，然後把水平尺放在一相對平整且角度不大於5.°的平麵上，按住[夜光/校準]鍵10秒鍾，當顯示屏顯示F0時進入自校準狀態（如圖十一所示）；
第二步：按下[絕對/相對]鍵，當顯示屏顯示F1時，請將水平尺在原地水平旋轉180°（同一平麵、同一位置，如圖十二所示），再按下[角度/斜度]鍵，顯示屏將顯示F2，此時水平尺自校準已完成，三秒以後自動切換到測量狀態（校準時，水平尺不要劇烈震動和大幅度搖擺，應盡量輕拿輕放）。
六、水平尺的防偽
1、本機設置的CPU電子防偽碼，是唯一機身碼，絕無重複號。
2、電碼電話防偽：用戶在購買水平尺後，請立即根據激光防偽標識底層的數碼撥打查詢電話16840315 010-64450315或移動用戶以短信形式發送激光防偽碼至3315查詢，或登錄 Http://www.P-pass.com<;/a>網查詢，以辨別水平尺的真偽。
七、水平尺的維護和保養
1、本產品屬精密儀器，禁止使用有機溶劑擦拭，注意防水防腐。
2、本產品工作麵避免碰撞、磨損，測量後如有汙物，請及時用軟布擦拭幹淨，以免影響水平尺的測量精度。
3、本產品在使用過程中，如在10分鍾之內沒有按任何功能鍵時，水平尺將發出提示音，提示關機，以便節約用電；當液晶屏右上方電量提示符顯示（如圖十三所示）時，表明電池電量已耗盡，此時水平尺停止測量，請及時更換規格為6F22的9V幹電池。如長期不使用，請取出幹電池，以防止電池漏液，損壞儀器。
4、本產品應存放在-30℃~+80℃，相對濕度不大於90%的室內。
八、保修與其他事項
1、本產品從購買之日起保修一年，具體保修事項請參閱保修卡有關內容；一年以後的產品維修，本公司將按市場公定價格收取所更換零部件費，另外酌情收取維修服務費。
2、本產品在出廠前已校準，基準麵六顆固定螺釘（紅點）不能鬆動，未經本公司授權不得對其進行調校。
3、本產品屬計量產品，根據中華人民共和國國家計量技術規範《電子水平尺校準規範》，使用者應根據實際使用情況到法定計量部門進行周期校準，校準周期不超過一年。
4、本版權屬我公司所有，不得翻印。
5、本產品說明書內容如有改動，恕不另行通知。
|
