多選擇性接口可與所有常見的現場總線和工業以太網集成在一起

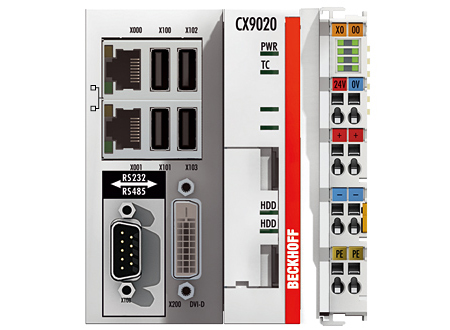

嵌入式控製器 CX9020：應用領域更加廣泛的緊湊型 PC 控製器

全新的 CX9020 嵌入式控製器結構極為緊湊，代表著尖端的 PC 控製技術。無風扇型 CX9020 采用的是功能強大的 1 GHz ARM Cortex™ A8 處理器，適用於中小型設備
、係統或樓宇中的各種 PLC 和運動控製應用。在出廠前可配置多個接口
，需要時，還可以提供多個擴展接口，從音頻接口到用於連接現場總線主站或從站的接口。

CX9020 是一款適合 DIN 導軌安裝的控製器，由先進的組件構成：ARM Cortex™ A8 CPU和設計極為緊湊但存儲容量很大的microSD卡。CX9020 嵌入式控製器將 CPU、多個 IT 連接解決方案和可選接口
、電源和用於直接連接Beckhoff I/O 係統的 I/O 接口整合在一個結構非常精巧的外殼中。CX9020 可以自動檢測到與之相連接的是總線端子模塊（K-bus）還是EtherCAT端子模塊（E-bus）
，並且切換到各自相應的模式，以提供更加方便的係統管理。

CX9020 配置了一個 1GB 的 DDR3 RAM
，並配備了一塊 256 MB mircoSD卡
，用於存放操作係統。一個空閑的mircoSD卡插槽可以用於其它的操作數據。此外

，還有一個 128KB 的 NOVRAM 可供用於斷電後存儲數據。

CX9020的標配包括 2 個 10/100mbit/s 以太網口（內置交換機）、4個USB 2.0 接口和一個 DVI-D 接口。多選擇性接口使得集成一個額外接口
，比如：EtherCAT（僅從站）、PROFINET、Ethernet/IP、PROFIBUS
、CANopen、DeviceNet、串口（RS232/RS422/RS485）或音頻接口。

不同於現有的 ARM9 架構
，ARM Cortex™ A8 處理器有一個基於硬件的浮點單元。這使得浮點運算（REAL，LREAL）速度更快
，從而讓 CX9020 也適用於運動控製應用。若與Beckhoff的TwinCAT自動化軟件平台結合使用，CX9020 係統就可變成一個高性能的 PLC 和運動控製器，可連接或不連接可視化設備。CX9020 操作係統采用的是微軟的 Windows Embedded Compact 7。

CX9020 的工作溫度範圍已拓展為 -25…+60 °C之間，可以滿足極其嚴苛的環境要求 — 涵蓋了各種製造設備類型和室外應用
，包括風力發電機組和太陽能發電設備。

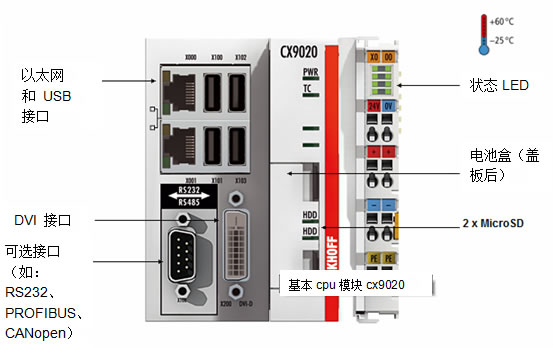

CX9020 | 基本 CPU 模塊

CX9020 是緊湊型適合 DIN 導軌安裝的以太網控製器
，配備 1 GHz ARM Cortex™ A8 CPU。倍福 I/O 係統模塊可以直接連接至CPU 模塊。該控製器可以自動識別總線係統（K-bus 或 E-bus）。CX9020 包含CPU,兩個 microSD 插槽
、內置 RAM
、以及作為非易失性內存的 128 kB NOVRAM 。基本配置還包括兩個內置交換機的以太網 RJ 45 接口
、四個 USB-2.0 接口和一個 DVI-D 接口。RJ 45 接口連接至內置交換機，可創建總線型拓撲結構而無需額外的以太網交換機。操作係統為 Microsoft Windows Embedded Compact 7。TwinCAT 2 自動化軟件將 CX9020 係統轉變成強大的 PLC 和運動控製器
，帶或不帶可視化係統操作都可以。該裝置可選配現場總線、串行接口或音頻接口。
運行溫度介於 -25 和 +60 ℃之間
，能適應極端氣候要求。

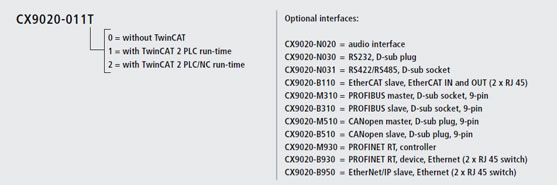

基本 CPU 模塊訂貨標識如下：

產品聲明
CX9020-011T：已投放市場
CX9020-N0xx、CX9020-B110
、CX9020-x310
、CX9020-x510 CX9020-x930：預計 2013 年 1 季度投放市場
CX9020-B950：預計 2013 年 3 季度投放市場

倍福嵌入式控製器及嵌入式控製器模塊符合電磁兼容性及低壓指令的要求，因此帶 CE 標誌。嵌入式控製器、係統接口模塊及其他嵌入式控製器模塊經倍福電磁兼容性測試，滿足必要標準。
下列電磁兼容性施工及新嵌入式控製器產品在自有實驗室測試。最終測試在專門測試電磁兼容性的實驗室進行。

按美國和加拿大條例，倍福嵌入式控製器及嵌入式控製器模塊符合產品安全性要求。它們經 UL 和加拿大標準協會（CSA）測試和認證。

所有倍福嵌入式控製器和嵌入式控製器模塊符合 GOST-R 的要求。僅 UPS 模塊未經認證。GOST-R——出口至俄羅斯聯邦的產品認證，應符合保證消費者生命安全、健康
、財產
、以及環保方麵的俄羅斯條例。

Rostechnadsor 許可由聯邦環境監管、技術和核管理機構頒發。在公眾監管下的俄羅斯設施內使用設備時
，需要運行許可。在 GOSGORTECHNADSOR 之前
，它們需要 ROSTECHNADSOR 公眾監督局的強製許可。
