不同尺寸的 MX 底板可以用作為 MX 係統的背板。它們配備電氣和機械接口以插接模塊。隻有將 MX 底板和功能模塊結合起來，才能保證符合係統特性
，如 IP67 和係統的 EMC 穩定性。底板有兩個不同版本的電氣接口：

• MX-C 插槽，用於 EtherCAT 以及 24 V DC 和 48 V DC 安全特低電壓
• MX-P 插槽，用於三相係統電壓和直流母線電壓

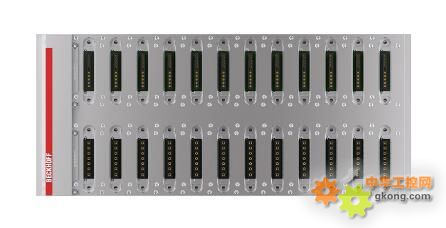

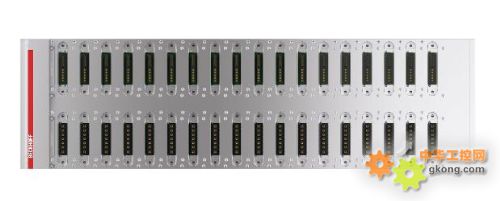

在尺寸 1 和 2 中，MX 底板最少有 6 個槽位
，最多 24 個槽位。從最小隻有 6 個槽位的尺寸開始，該係列可以以 2 個槽位為增量訂購 MX 底板。

尺寸 1 的 MX 底板隻配備了 MX-C 插槽連接器，因此隻能插接 MS
、MC 和 MO 係列模塊，而尺寸 2 還配備了 MX-P 插槽連接器，即也可以插接 MD 和 MR 係列模塊。相應的模塊總是使用兩個連接器，也可以連接隻有一個 MX-C 插槽的模塊。

在選擇連接器和插槽時必須確保，即使插槽上沒有安裝模塊和蓋子，也能提供 IP20 防護等級。這同樣適用於模塊的連接器。

MX 底板由堅固耐用的鋁型材加工而成
，確保各連接部分等電位。

模塊插接在 MX 底板上可以確保係統的密封性良好，相應的密封圈位於模塊的底麵。

除了可以在 MX 底板上直接插接模塊之外，還可以擴展尺寸 2 底板
，以便能夠提供類似於傳統接線箱的安裝空間。相應的模塊屬於 MS9xxx 係列。
