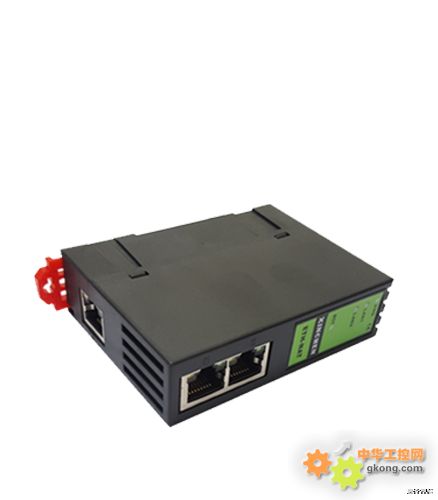

XCNet-MIT功能：

1
、安裝在35mm的導軌上，LAN1為雙端口的RJ45，具備交換機功能，此端口連接PLC；LAN2為單端口RJ45，可以連接觸摸板或上位機係統；XCNet-MIT外接24VDC電源供電。

2、集成WEB服務器，通過網頁可設置設備參數和運行診斷
；也可以通過BCDevice工具進行配置；可以任意從LAN1或LAN2口進行配置。

3、實現三菱內部協議MELSOFT連接，可將MELSOFT協議映射成LAN2口的ModbusTCP和MC（3E幀）服務器，可在不配置三菱PLC的情況下，實現ModbusTCP和MC(3E幀)協議連接。

4、實現NAT功能，將LAN1口所連接PLC的IP地址和端口號

，映射到LAN2口的任意IP和端口號。

5
、LAN2口可支持ModbusTCP服務器功能
，可以將MELSOFT連接的PLC映射成LAN2口的ModbusTCP服務器；Modbus和三菱PLC內部軟元件的映射關係可自由編輯。

6、LAN2口可支持MC（3E幀）協議服務器功能
，可以將MELSOFT連接的PLC映射成LAN2口的MC（3E幀）協議服務器
，方便OPC使用三菱以太網驅動功能。

7、LAN2口最多可支持32個上位機訪問。

8、采用三菱MC（3E幀）協議或者ModbusTCP的方式

，皆可實現高級語言（如VB
、VC、C#等）編程
，實現與PLC的數據通訊，方便開發生產管理係統。

9、支持OPC通道的SCADA（上位組態軟件）以OPC方式與PLC通訊。

10、支持用戶側通過以太網實現固件更新
，免費提供集成更多功能的固件，一次購買硬件，永久升級。

 典型應用：

1、 以太網編程
、NAT、觸摸屏連接、上位監控（組態王、MCGS
、力控
、KepWare OPC）、設備聯網。

2、 快速應用起步。

A.打開BCDevice搜索工具，搜索到XCNet-MIT模塊
，點擊修改參數配置；

B.在LAN1口的接口參數中，配置LAN1口的IP地址和要連接的PLC的IP地址和端口號；

LAN1口實質為一個客戶機，運行時將連接PLC進行數據交互；

C.在LAN2口的接口參數中，配置LAN2口的IP地址
、掩碼等信息，用於上位機或者觸摸屏的訪問
；LAN2口實質為一個服務器，運行時被上位采集係統或者客戶機訪問；

D.模塊支持將三菱PLC的數據地址映射成Modbus的數據區，可在Modbus映射表中進行相應的配置

；

E.配置好後點擊下載參數，下載成功後點擊“設備運行診斷”

，可看見相應的功能運行情況；

技術參數：
