產品名稱：

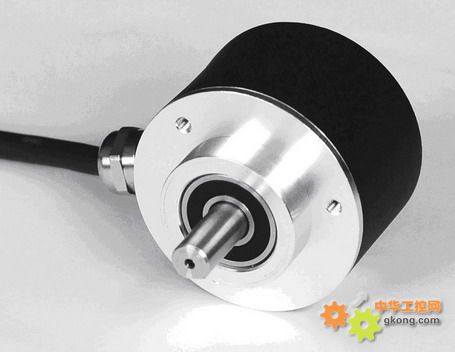

已停產Modbus/CANopen單圈絕對值光電編碼器
型 號：
GAS60係列
價 格：
品 牌：
上海精浦
型號
|
|
徑向側出 |
軸向後出 |
|
夾緊法蘭 |
GAS60 R13E10 R*B/GAS60 R16E10 R*B |
GAS60 R13E10 R*A/GAS60 R16E10 R*A |
|
同步法蘭 |
GAS60 S13E06 R*B/GAS60 S16E06 R*B |
GAS60 S13E06 R*A/GAS60 S16E06 R*A |
|
盲孔軸套 |
GAS60 H13E12 R*B /GAS60 H16E12 R*B |
GAS60 H13E12 R*A /GAS60 H16E12 R*A |
|
注 1：*代表輸出形式 4-485 M-Modbus C-CANopen |
||
* 絕對值光電碼盤，高精度全數字化，無需電池，無信號幹擾、零點飄移之虞。
* 標準RS485信號，EasyPro、Modbus、CANopen協議可選，方便聯接。
* 每圈13或16位的高分辨率光電碼盤。
* 寬工作電壓，極低的耗電流。
* 夾緊法蘭或同步法蘭，國際標準外形結構。
|
特性參數 |
|
|
工作電壓: |
10～30Vdc極性保護 |
|
消耗電流: |
<60mA（24Vdc）；<120mA（12Vdc） |
|
輸出信號: |
RS485接口，可選EasyPro、Modbus、CANopen協議，具體參見說明書 |
|
分 辨 率: |
8192線（13位） 65536線（16位） |
|
重複精度: |
重複性±2BIT（實際精度與安裝精度、軸同心度有關） |
|
工作溫度: |
-25～70℃ 編程溫度0～70° |
|
儲存溫度: |
-40～80℃ |
|
防護等級: |
IP65 |
|
振動衝擊: |
10g，10～2000Hz；100g，6ms |
|
允許轉速: |
3000轉/分（13位） 1000轉/分（16位） |
|
停電保存: |
停電不影響位置保存 |
|
連接電纜: |
1米屏蔽電纜徑向側出（其餘形式可訂貨） |
|
外形特征: |
金屬外殼，密封雙軸承結構 （見外形尺寸附圖P21;特殊外形可訂做） |
