產品名稱：

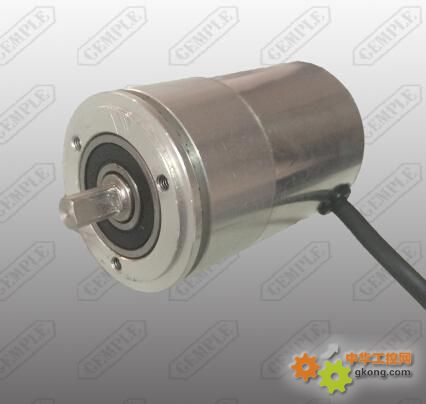

GEX38多圈絕對值編碼器RS485輸出
型 號：
GEX38 RDB
價 格：
品 牌：
GEX係列為上海精浦機電有限公司專利產品，仿冒必究
型號 規格 出線 安裝形式 軸徑
GEX38-16 SA06 RDB 3251A 側出 同步法蘭 06mm
GEX38-16 HA08 RDB 3253A 側出 盲孔軸套 08mm
型號 規格 出線 安裝形式 軸徑
GEX38-64 SA06 RDB 3351A 側出 同步法蘭 06mm
GEX38-64 HA08 RDB 3353A 側出 盲孔軸套 08mm
* 全量程絕對值碼盤，經濟的16圈-64圈真多圈絕對值測量；
* 內部無電池、不含計數裝置，非接觸絕對值測量碼盤，直接絕對位置對應讀取，無誤碼率、無累積誤差、無需停電記憶；
* 38mm外徑輕巧結構設計，可內置各種設備；
* 每圈1024或256分辨率；
* RS485多回轉角度位置數字輸出；
* 8mm軸套型或6mm有軸型可選；
* 替換電位器、增量編碼器的升級產品，提高精度與可靠性；
* 各種多回轉角度的絕對值位置測量，更可靠更經濟的方案。
特性參數
|
工作電壓: |
5Vdc±10% （10～30V可選） |
|
輸出信號: |
RS485透明協議，點對點主動發送，多圈角度位置。波特率19200（注2）。協議另附。 |
|
刷新周期： |
8ms |
|
連續圈數： |
16、64圈（其餘圈數可選） |
|
每圈分辨率： |
1024（16圈），256（64圈） |
|
機械轉速： |
2400rpm |
|
工作溫度: |
-40～80℃ 儲存溫度：-40～80℃ |
|
測量精度： |
優於±0.1%FS |
|
角度信號： |
總14位16384分辨度 |
|
輸出電纜: |
0.5米電纜徑向側出，其餘長度可定製 |
外形尺寸：夾緊法蘭（L根據圈數不同而不同）
