產品名稱：

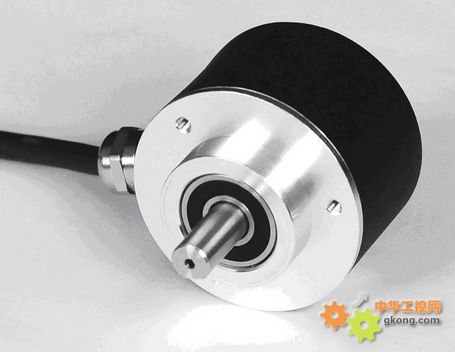

GMS412C 並行輸出型特殊功能係列
型 號：
GMS412RE10PB
價 格：
0.00
品 牌：
上海精浦
|
型號 |
規格 |
出線 |
安裝形式 |
軸徑 |
型號 |
規格 |
出線 |
安裝形式 |
軸徑 |
|
GMS412 RE10 PB |
9420C |
側出 |
夾緊法蘭 |
10mm |
GMS412 RE10 PB |
9120C |
後出 |
夾緊法蘭 |
10mm |
|
GMS412 RE10 PB |
9421C |
側出 |
同步法蘭 |
06mm |
GMS412 RE10 PB |
9121C |
後出 |
同步法蘭 |
06mm |
|
GMS412 RE10 PB |
9422C |
側出 |
方型法蘭 |
15mm |
GMS412 RE10 PB |
9122C |
後出 |
方型法蘭 |
15mm |
|
GMS412 RE10 PB |
9424C |
側出 |
盲孔軸套 |
12mm |
GMS412 RE10 PB |
9124C |
後出 |
盲孔軸套 |
12mm |
注：可提供的分辨率 4096、2048、1024
* 單圈絕對值數字碼盤，同一編碼器兼具CW與CCW選擇。
* 單圈編碼器兼具計圈信號，可多圈工作，停電旋轉不大於90度。
* 12位4096線分辨率(1024線，2048線可訂貨)。
* 寬工作電壓範圍，10…30Vdc，極性保護。
* 寬工作溫度範圍，-25～80℃；儲存溫度： -40～80℃。
* 並行推挽輸出，可自選基準電壓值，直接連接各種設備。
* 夾緊法蘭，同步法蘭或盲孔軸套，國際標準型，其他外形可選。
* 自帶核心運算芯片，可置零位。
|
特性參數 |
|
|
工作電壓: |
10…30Vdc 極性保護 |
|
消耗電流: |
< 50mA(24Vdc)空載 |
|
輸出信號: |
並行推挽輸出型 高電平有效(並行輸出電壓值可靈活設定) |
|
輸出方式: |
格雷碼 ； CW或CCW可選；帶有計圈功能 |
|
輸入信號: |
KVCC並行輸出基準電壓，輸出壓降<2V |
|
分 辨 率: |
≤12位，最高4096線 (訂貨選擇) |
|
重複精度: |
重複性±2BIT（實際精度與安裝精度、軸同心度有關） |
|
工作溫度: |
-25～80℃ |
|
儲存溫度: |
-40～80℃ |
|
防護等級: |
外殼IP67 轉軸IP65 |
|
振動衝擊: |
20g，10～2000Hz；100g，6ms |
|
允許轉速: |
2400轉/分 |
|
連接電纜: |
1米屏蔽電纜徑向側出(其餘形式可訂貨) |
|
外形特征: |
金屬密封外殼，密封雙軸承結構 |
