一、產品簡介：

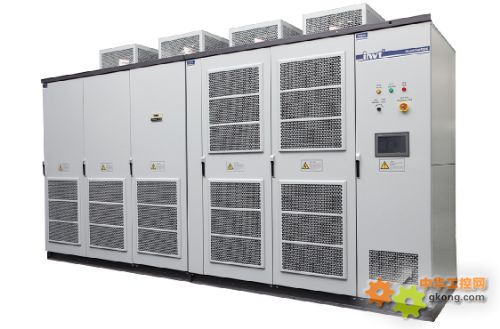

　　Goodrive5000係列高壓變頻器是深圳市英威騰電氣股份有限公司自主研發、設計、生產的高壓變頻調速係統，采用成熟的功率單元串聯技術，控製係統采用DSP+FPGA+ARM的三核技術，使用當前最先進的高性能無速度傳感器矢量控製方式，同時兼容了矢量化的VF控製，適用於高壓異步、同步電動機，具有控製精度高
、動態響應快、低頻輸出轉矩大等特點。

二
、應用行業：

　　火力發電

　　引風機
、送風機、一次風機、二次風機、

　　給水泵、循環水泵、凝結水泵、灰漿泵

　　礦山

　　主通風機
、瓦斯抽放泵
、壓風機、抽風機、

　　空氣壓縮機、排水泵、介質泵、皮帶機

　　冶金

　　高爐鼓風機、燒結主抽風機、焦爐鼓風

　　機、除塵風機、環冷風機
、助燃風機、

　　循環水泵、衝渣泵、除鱗泵、軋機

　　石油化工

　　主管道泵
、抽油泵
、介質泵

、循環泵
、

　　增壓泵、壓縮機

　　水泥

　　高溫風機、窯頭排風機、窯尾排風機、

　　煤磨循環風機、原料磨循環風機

、水

　　泥磨循環風機
、球磨機

　　水工業

　　潛水泵
、清水泵
、汙水泵、送氧鼓

　　風機

　　化工

　　脫硫風機、氮氣壓縮機

、CO 壓縮機、

　　氨壓縮機、其他介質壓縮機、煤氣風

　　機

、循環水泵

　　其他

　　製藥

、造紙行業：風機、水泵

　　製糖行業：給料機、壓榨機

　　電源行業

三、產品特性：

　　（一）、兩種控製方式

　　通過功能碼設置
，輕鬆實現控製方式切換

　　1.高性能無PG矢量控製

　　2.矢量化的VF控製

　　（二）、驅動兩種電機

　　1.兼容異步電機和同步電機

　　2.通過功能碼設置，輕鬆實現控製電機切換

　　（三）

、電機參數自學習

　　支持旋轉參數自學習功能

　　（四）、磁通製動方式

　　通過磁通製動功能可以實現快速的電機製動

　　（五）、優異的過壓失速保護功能

　　假如減速時間設置得不合理，變頻器對減速過程進行柔性控製，順利減速

　　（六）
、主從控製模式(選配)

　　1.內置主從控製模式

　　2.主從控製模式下的柔性和剛性聯接

　　3.可實現最多8台電機的主從控製

　　（七）、一拖多功能

　　可以實現一台變頻器拖動多台電機運行，縮小設備規模

　　（八）、強大的過載能力

　　120%額定電流2min

，150%額定電流5s，200%額定電流
，立即保護

　　（九）、寬範圍抗電壓波動

　　1.電網電壓在-15%～+10%之間波動時
，係統均可正常運行

　　2.電網電壓在85%～65％額定值或110%～120％額定值的範圍內

，係統不停機
，降額運行

　　3.同時具有AVR功能，能夠根據母線電壓的波動自動調整輸出電壓

　　（十）
、超長瞬時掉電不停機

　　係統運行中，電網瞬時掉電，若1-5s內來電

，係統不停機

　　（十一）
、全頻段的轉速追蹤功能

　　無論電機是靜態還是動態，無論電機轉速是多少
，變頻器能夠快速跟蹤電機的轉速，自動恢複運行

　　（十二）、提高網側功率因素和係統效率

　　1.配置有移相多重化的幹式變壓器
，保證了功率因數在滿載時大於（等於）0.97

　　2.優異的控製性能

，保證了係統效率在滿載時大於（等於）96%

　　（十三）
、輸入低諧波設計

　　1.輸入配置有移相多重化的幹式變壓器

　　2.同時采用多脈衝二極管橋式整流技術（6kV：30脈衝，10kV：48脈衝），滿足IEEE519~1992GB/T14519-93標準對電壓失真和電流失真最嚴格的要求

　　3.額定負載時
，對電網的諧波<2%

　　（十四）、完美的輸出波形

　　1.采用移相多重化多電平PWM脈寬調製技術（6kV：11電平，10kV：17電平）
，輸出波形幾近正弦波

　　2.額定負載時，對電機的諧波<2%

　　（十五）、多種旁路方式

　　1.係統旁路：一拖一手動旁路

　　2.係統旁路：一拖一隔離自動旁路

　　3.單元旁路：同級旁路

　　4.單元旁路：中性點偏移旁路

　　（十六）、多種通訊方式

　　標配支持Modbus現場總線
，根據用戶的配置
，還可以支持Profibus、工業以太網等其他總線。

　　（十七）、故障自診斷技術

　　提供故障記錄

、波形記錄、故障黑匣子等多種方式進行故障問題的定位和診斷

　　（十八）
、上位機軟件（選配）

　　所有係列變頻器都可以通過電腦進行設置參數和監控

　　（十九）
、同步無擾切換方式（選配）

　　同(tong)步(bu)無(wu)擾(rao)切(qie)換(huan)由(you)於(yu)是(shi)在(zai)工(gong)頻(pin)電(dian)源(yuan)和(he)變(bian)頻(pin)電(dian)源(yuan)參(can)數(shu)一(yi)致(zhi)時(shi)進(jin)行(xing)切(qie)換(huan)，因(yin)此(ci)大(da)大(da)減(jian)小(xiao)了(le)衝(chong)擊(ji)電(dian)流(liu)，降(jiang)低(di)了(le)對(dui)電(dian)網(wang)和(he)電(dian)機(ji)的(de)衝(chong)擊(ji)

，有(you)效(xiao)的(de)延(yan)長(chang)了(le)電(dian)機(ji)的(de)使(shi)用(yong)壽(shou)命(ming)

　　（二十）
、支持正麵維護（選配）

　　全係列可以提供非標配置的靠牆安裝方式，實現正麵維護
