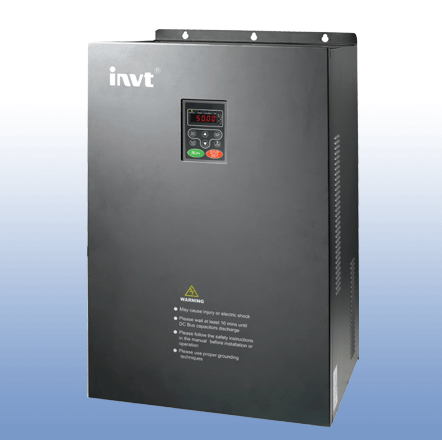

CHV160係列高性能多泵恒壓供水專用變頻器，是彙集英威騰公司在恒壓供水控製上多年應用
、改造經驗，依據市場需求，推出的一款專注於多泵恒壓供水市場的產品。係統采用先進的控製理論，內置PID控製器，可根據管網壓力的變化自動調節水泵轉速及水泵的投切，實現管網水壓的恒定控製。

產品結構緊湊，符合國際標準的防護設計；性能穩定、運行可靠、並具有顯著的節能效果，同時設計了多種保護功能，對控製係統及供水管網實現有效的保護，極大提高了供水係統的自動化水平。

二

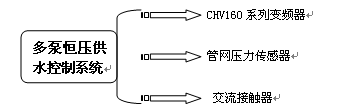

、控製模式

三

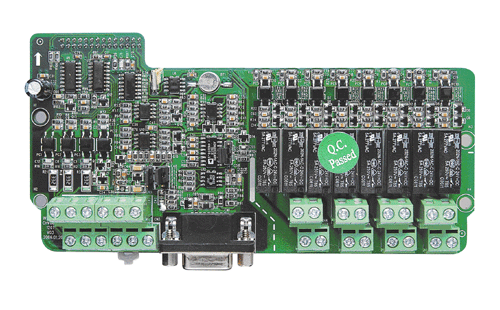

、供水控製板圖示

四、技術特點

變頻器綜合技術特點

● 功率範圍： 5.5~700Kw；

● 輸入電壓範圍：常壓380V±15%或者中壓660V~690V/1140V±10%；

● 過載能力： 120%額定電流 60s
； 150%額定電流 10s
；

● 載波頻率： 1.0K～16.0KHz；可根據溫度和負載特性自動調整；

● PID控製： 配有壓力專用PID閉環控製功能；

● 故障保護： 提供多種保護功能及故障顯示信息；

供水係統綜合技術特點

● 可配置常規水泵
、休眠泵、排汙泵等
，實現最多七台泵的控製；

● 控製模塊內部集成時鍾芯片，並配置工作電源，方便定時控製；

● 每天可設定八段時間壓力，以適應實際供水的需求變化；

● 休眠、定時輪換、小流量自動停機節能運行
；

● 進水池液位檢測及控製
，防止水源的二次汙染；

● 管網超/欠壓保護、自動完成故障泵的記錄及備用泵的投切；

● 提供標準的RS232和RS485串行通訊
，采用MosBus通訊協議
；

五
、應用領域

● 高層建築、住宅小區、企事業單位的生活
、暖通、消防給水係統；

● 中央空調循環係統和分質供水係統


；

● 工礦企業生產用水
，如循環冷卻水、工業鍋爐供水係統等；

● 油田輸油管道，油庫、油泵站
、油港等恒壓輸油係統；

● 自來水廠

、給水加壓泵站；

● 汙水、廢水處理；

● 大型廣場、公園綠地和農場的排灌係統
