產品名稱：

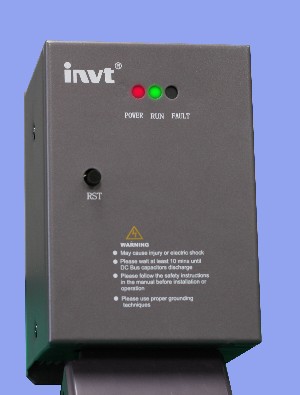

INVT-DBU能耗式製動器
型 號：
價 格：
0.00
品 牌：
英威騰
INVT-DBU為低成本高性能能耗式製動器，需外配製動電阻，消耗再生電能，適用於任何品牌變頻器。
一、INVT-DBU產品特點：
1、 具有完善的短路、過熱、過流保護；
2、 特殊設計，可以使用普通製動電阻；
3、 規格齊全220V/380V/460V/690V/1140V
4、 允許在電網變動大的場合；
5、 可供多檔製動電壓閥值點調節，製動力矩大，製動效果佳；
6、 過載能力強，可連續製動5分鍾；
7、 單機可做到315KW，可多台製動單元共用直流母線並聯使用，沒有容量限製；
8、 體積小，給用戶節省空間；
9、 IP20防護等級，全程噪聲濾波，無幹擾。

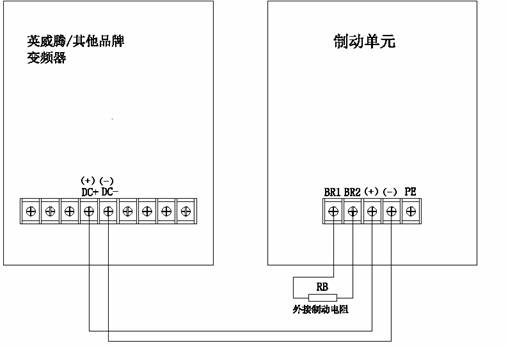

二、接線圖
三、選型參考
下表為適配變頻器380V輸入電壓等級使用規範與選型參考
該表是按製動單元直流工作點為700V、製動頻度為10％、製動力矩為100％的選型參考
|
變頻器容量
(KW) |
製動單元 |
製動電阻（按100%製動轉矩） | ||
|
規 格 |
規 格 |
數量(個） |
數量(個） | |
|
18.5 |
DBU-055-4 |
38Ω/2000W |
1 |
1 |
|
22 |
DBU-055-4 |
32Ω/2200W |
1 |
1 |
|
30 |
DBU-055-4 |
23Ω/3000W |
1 |
1 |
|
37 |
DBU-055-4 |
19Ω/3700W |
1 |
1 |
|
45 |
DBU-055-4 |
16Ω/4500W |
1 |
1 |
|
55 |
DBU-055-4 |
13Ω/5500W |
1 |
1 |
|
75 |
DBU-055-4 |
19Ω/3700W |
2 |
2 |
|
90 |
DBU-055-4 |
16Ω/4500W |
2 |
2 |
|
110 |
DBU-055-4 |
13Ω/5500W |
2 |
2 |
|
132 |
DBU-160-4 |
5Ω/15KW |
1 |
1 |
|
160 |
DBU-160-4 |
3.5Ω/20KW |
1 |
1 |
|
185 |
DBU-220-4 |
3.5Ω/20KW |
1 |
1 |
|
200 |
DBU-220-4 |
3Ω/25KW |
1 |
1 |
|
220 |
DBU-220-4 |
3Ω/25KW |
1 |
1 |
|
250 |
DBU-315-4 |
2.5Ω/30KW |
1 |
1 |
|
280 |
DBU-315-4 |
2.5Ω/30KW |
1 |
1 |
|
315 |
DBU-315-4 |
2Ω/35KW |
1 |
1 |
三、共用直流母線方案

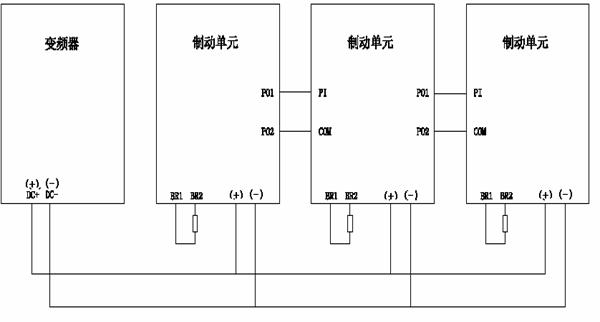

當用二台以上製動單元並聯運行時，將變頻器、多台製動單元和製動電阻連接好。標準接線圖如下所示：
四、應用場合
本製動單元適用於高層電梯、扶梯、煤礦的礦車和絞車、起重設備、油田磕頭機、升降機、吊車、離心機、卷繞機等場合。
