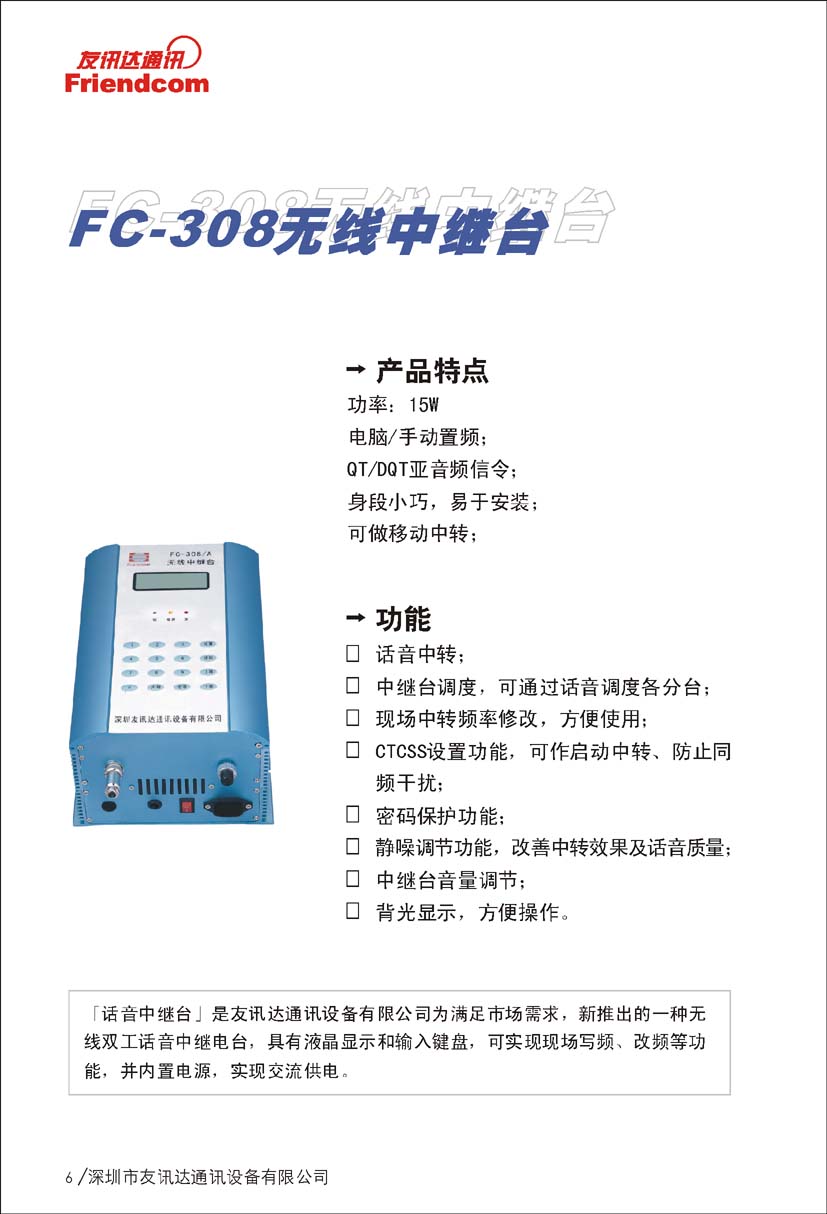

一、概述
話hua音yin中zhong繼ji台tai是shi友you訊xun達da通tong訊xun設she備bei有you限xian公gong司si為wei滿man足zu市shi場chang需xu求qiu
，新xin推tui出chu的de一yi種zhong無wu線xian雙shuang工gong話hua音yin中zhong繼ji電dian台tai，具ju有you液ye晶jing顯xian示shi和he輸shu入ru鍵jian盤pan，可ke實shi現xian現xian場chang寫xie頻pin、改頻等功能
，並內置電源，實現交流供電。

二、外形示意圖及說明

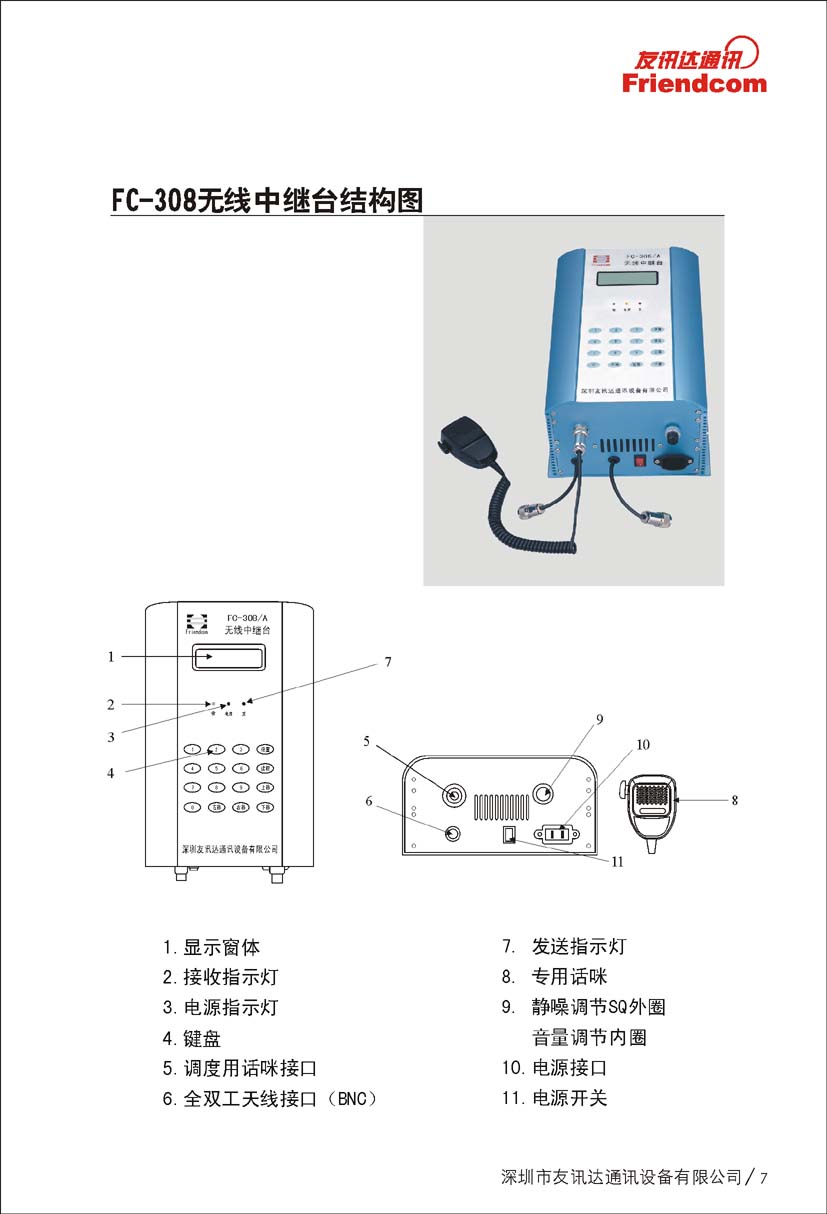

各組成部分示意圖



各組成部分說明
電源指示燈：當電源接通後，黃色電源指示燈常亮。
收指示燈：當中繼台收到信號後，綠色指示燈亮。
發送指示燈：當中繼台轉發信號時，紅色指示燈亮。
電源接口：接AＣ　220V　５０Ｈｚ電源。（當用戶要求ＡＣ１１０V　５０Ｈｚ供電時，需我公司特別製造）
全雙工天線接口：ＢＮＣ型接口
，接高增益天線。（建議使用我公司提供的全向天線）
靜噪調節SQ：逆時針調節靜噪門限變低，中轉靈敏度增加。當無線環境較差時，可適當調節
，使之噪聲減少。

三、功能
1、 話音中轉功能：中轉對講機、車載電台等設備的話音信息。
2
、 中繼台調度功能：中繼台具有MIC及SPEAK，可以通過話音調度各分台。
3、 現場中轉頻率修改功能：用戶通過本機鍵盤和顯示器可修改中轉頻率，方便使用。
4、 CTCSS設置功能：接收CTCSS和發送CTCSS可分別設置

，內置可選38組標準CTCSS啞音頻可作啟動中轉

、防止同頻幹擾
，。把CTCSS碼設成0就可以把CTCSS關掉。
5、 密碼保護功能：用戶隻有輸入密碼後，才可以改動中繼頻率。
6、 靜噪調節功能：用戶可跟據環境因素
，調節靜噪深度，改善中轉效果及話音質量。
7
、 中繼台音量調節功能：用於調節中繼台喇叭的音量。
8、 背光功能：具有背光顯示
，方便操作。

四、應用
該中繼台適合於對居民小區
、工廠
、學校
、農村等場合，常規對講機
、車載電台等設備通訊距離不夠時使用，當天線架設良好時，該中轉台至少可以擴大1倍以上的通訊距離。

五、技術特性
1、工作電源
a) 交流電壓：AC220V+20%（如用戶要求
，也可以提供ＡＣ１１０Ｖ供電的產品）
b) 頻率：50Hz
2、發射機指標
a) 發射中心頻率:460~470Mhz可定製
b) 帶寬:  ±1.5MHz  （FC-308/A內置雙工器）
±10MHz  （FC-308/B無內置雙工器）
c) 發 射 功 率 為：5W/16W(在實際使用中
，沒有雙工器時，請設置為小功率5W，有雙工器時可設置為大功率16W)
d) 最 大調 製 頻 偏：5KHZ
e) 頻 率 穩 定 度：+2.5PPM
f) 音 頻 失 真：≤3％
g) 發 射 工 作 電 流：≤6A（16W）≤3A（5W）
h) 發 射 啟 動 時 間: ≤50mS
