芯惠通發布了全球最快的工業自動化控製技術的光纖以太網

http://www.kadhoai.com.cn 2026-04-08 23:17:34 來源：中華工控網

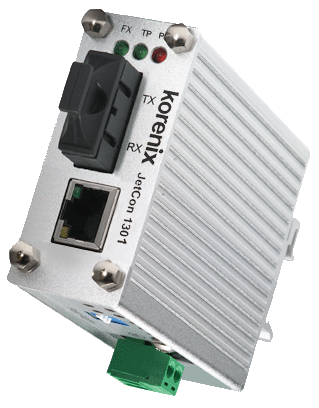

芯惠通(Korenix) 新發布的JetCon 1301,一款工業級10/100Base-TX電口轉100Base-FX 多模光口(JetCon1301-m)/ 或單模光口(JetCon1301-s)的光電信號轉換器，已經通過了開放式實時以太網方案EtherCAT的係統測試。通過與Beckhoff實驗室合作，芯惠通推出了全球最快的工業自動化控製技術的光新以太網，樹立了實時以太網EtherCAT的裏程碑。緊致的鋁製外殼設計符合IP31工業防護標準，並內建Link loss forwarding功能, 使芯惠通JetCon 1301更適用於工業現場惡劣的作業環境。

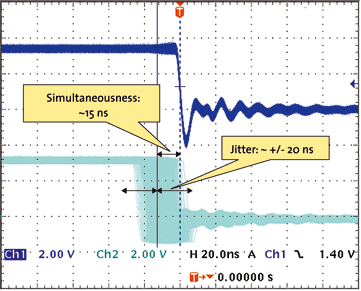

圖1: JetCon1301係統測試的示波圖沒有明顯抖動

“Real Time” 定義了一個係統或實體響應外部事件的一個確定的約束時間。對於一個通訊任務，定義的延遲(cycle time) 很重要，而抖動（延遲偏差）值也要求經可能的小。一些自動化項目或應用程序需要用到實時以太網，並且對確定性的延遲和抖動有嚴格的要求.意外的延時和抖動會造成網絡設備數據流的分裂。經過測試，用光纖連接兩台JetCon1301轉換器，下連EtherCAT設備，結果沒有發現明顯的抖動偏差。係統符合並測試通過了各種EtherCAT 協議標準。

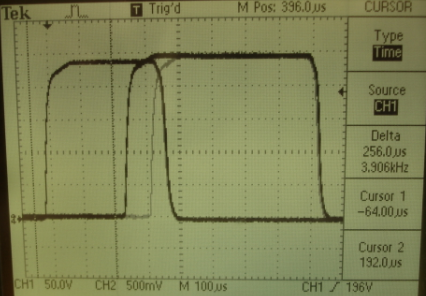

圖2: 電纜長度相距120米的兩個分布係統，帶有300個節點的示波器比較圖

EtherCAT

EtherCAT(Ethernet for Control Automation Technology)是德國Beckhoff公司提出的，由EtherCAT 技術組(ETG)支持的開放式實時以太網。使用EtherCAT技術，可在30μs內處理1000個分布式I/O ，可在100µs 之內同步100個伺服軸的通訊。通過EtherCAT ，高(gao)成(cheng)本(ben)的(de)以(yi)太(tai)網(wang)星(xing)形(xing)拓(tuo)撲(pu)結(jie)構(gou)可(ke)以(yi)用(yong)簡(jian)單(dan)的(de)總(zong)線(xian)或(huo)樹(shu)形(xing)結(jie)構(gou)代(dai)替(ti)，且(qie)無(wu)需(xu)昂(ang)貴(gui)的(de)專(zhuan)用(yong)組(zu)件(jian)。所(suo)有(you)類(lei)型(xing)的(de)以(yi)太(tai)網(wang)設(she)備(bei)都(dou)可(ke)通(tong)過(guo)一(yi)台(tai)交(jiao)換(huan)機(ji)或(huo)交(jiao)換(huan)機(ji)端(duan)口(kou)進(jin)行(xing)集(ji)成(cheng)。

芯惠通 0755-83742765 www.korenix.com.cn
