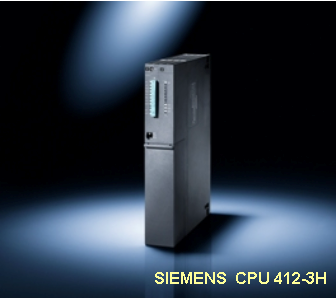

即將發布新型 CPU 412-3H 和改進型的 CPU 414-4H 與 417-4H。在性能和數量框架方麵，新型 CPU 412-3H 實現了現有低端係列CPU 的最高水平。改進型CPU 414-4H 和 417-4H 的工作存儲器更大，運行性能更優。這些新型產品還將支持固件在運行模式下的更新。這些新式 CPU 計於2007 年十月中旬麵市。

新型 CPU 412-3H 將是現有低端CPU 的補充。將會提高現有CPU的性能（處理速度）、工作存儲器，並為它們增加一些新功能。

新功能（所有CPU）：

係列運行模式下，即，無需過程中斷，就可以升級固件
可通過網絡升級固件
SFC78 用於執行級負荷記錄
SFC109 用於設置CPU 的防護等級 2 （按鍵開關重置）

和CPU 414-4H 與 CPU 417-4H一樣，新型 CPU 412-3H 也可以作為 F/FH 係統而工作。

兼容性

新型CPU S7-400H V4.5 采用了新硬件和新式操作係統。現有硬級無法升級為該新型產品，且新操作係統V4.5僅能運行於新硬件。

這種新式 CPU 與目前的 H CPU 具有良好的兼容性。為現有CPU編製的程序，新CPU也可以運行。然而，不可以混合使用新型 CPU和當前的 CPU。

同步模塊和FOC同步電纜

同步模塊和FOC同步電纜不會更改。需要注意的是，這種新式CPU 412-3H 僅能控製最遠程為 10 米的同步模塊。

關於特定長度的同步電纜，參見項目ID 19913764

技術參數

	CPU 412-3H	CPU 414-4H		CPU 417-4H
存儲器
程序	512 kB	1.4 MB		15 MB
數據	256 kB	1.4 MB		15 MB
集成裝入存儲器	256 kB	256 kB		256 kB
軟件模塊
DB FB FC	4 096 2 048 2 048			8 192 6 144 6 144
允許的編號範圍
DB FB FC	1 – 4 096 0 – 2 047 0 – 2 047		1 – 8 192 0 – 6 143 0 – 6 143
處理時間
位操作字操作定點算術運算浮點算術運算	min. 75 ns min. 75 ns min. 75 ns min. 225 ns	min. 45 ns min. 45 ns min. 45 ns min. 135 ns		min. 18 ns min. 18 ns min. 18 ns min. 54 ns
通信
S7 連接的數量	16	32	64
S7 信號發送功能
操作次數，帶AlarmS/AlarmD 信號處理功能	8		16
接口
第1個接口第2個接口第3個接口第4個接口	X1 IF1 IF2	X1 X2 IF1 IF2		X1 X2 IF1 IF2
	X1: MPI/DP 接口 X2: DP 接口 IF1: 同步模塊 IF2: 同步模塊
訂貨號	6ES7 412-3HJ14-0AB0	6ES7 414-4HM14-0AB0		6ES7 417-4HT14-0AB0
尺寸大小WxHxD (mm)	25 x 260 x 219	25 x 260 x 219		25 x 260 x 219

訂購信息

曾用名稱	以前的訂貨號	新名稱	新訂貨號
-	-	CPU 412-3H; 768 KB	6ES7 412-3HJ14-0AB0
CPU 414-4H; 1.4 MB	6ES7 414-4HJ04-0AB0	CPU 414-4H; 2.8 MB	6ES7 414-4HM14-0AB0
CPU 417-4H; 20 MB	6ES7 417-4HL04-0AB0	CPU 417-4H; 30 MB	6ES7 417-4HT14-0AB0

近距離同步模塊	6ES7 960-1AA04-0XA0	無改變	無改變
遠程同步模塊	6ES7 960-1AB04-0XA0	無改變	無改變
同步電纜，1米	6ES7 960-1AA04-5AA0	無改變	無改變
同步電纜，2米	6ES7 960-1AA04-5BA0	無改變	無改變
同步電纜，10米	6ES7 960-1AA04-5KA0	無改變	無改變
采用其它長度和設計的同步電纜	See 19913764
