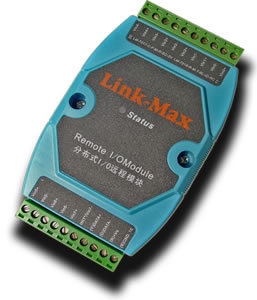

Link-Max LM-7017模擬量遠程測控模塊，采用業界通用協議，美國ADI公司高性能模數轉換芯片，日本光電隔離器件，為用戶提供多量程、高耐壓隔離
、遠距離、低漂移
、寬泛工作溫度環境、高性價比、遠超同類的智能測控解決方案。
   LM-7017共有8 路差分輸入，16 位分辨率，高達115.2K 的通訊速率，主要用於工業現場或其它分布式數據采集。LM-7017采用簡單易操縱的軟件校準，用戶可方便地進行零點和滿量程校準。
   LM-7017采用RS485通訊網路
，將分散的現場數據點的模擬量經AD變換傳輸到主機或由PC控製遠程主站點。 它具有獨特的雙看門狗安全設計，即軟件看門狗和硬件看門狗組成。模塊萬一出現程序飛跑時，可瞬間重新開機。
   主控計算機和每個LM-7017模塊，有軟件看門狗互鎖，萬一主控計算機死機，所有的輸出模塊就進入預設的安全狀態

，符合工業的安全要求。
   RS485通(tong)訊(xun)網(wang)路(lu)如(ru)因(yin)故(gu)障(zhang)或(huo)斷(duan)線(xian)
，主(zhu)控(kong)計(ji)算(suan)機(ji)和(he)模(mo)塊(kuai)間(jian)將(jiang)無(wu)法(fa)互(hu)鎖(suo)無(wu)法(fa)通(tong)訊(xun)時(shi)，也(ye)會(hui)啟(qi)動(dong)軟(ruan)件(jian)看(kan)門(men)狗(gou)。軟(ruan)件(jian)看(kan)門(men)狗(gou)的(de)設(she)計(ji)非(fei)常(chang)巧(qiao)妙(miao)，使(shi)用(yong)方(fang)便(bian)，可(ke)大(da)幅(fu)增(zeng)加(jia)係(xi)統(tong)安(an)全(quan)性(xing) 。


產品規格
輸入端口： 6路差動、2路單端或路差動（跳線選擇）
接線接口： 采用外接式10位接線端子，可方便地拆卸連線
輸入類型：V
、mV
、mA（需接外部125歐電阻）
輸入範圍：±150mV、±500mV
、±1V、±5V、±10V and ±20mA
輸入阻抗：20兆歐
采樣速率：每秒10次
分辨率：16位
帶寬：15.75Hz
精確度：±0.1%或更好
零點漂移：20uV/°C
滿程量漂移：25ppm/°C
CMR@50/60Hz：92dB min
過電壓保護：±35V
光電隔離耐壓: 3750Vrms
微處理器： 內置帶看門狗的22兆CPU

，高速可靠
，防止死機
RS485速率：1200～57600BPS 之間與RS485總線速度自適應，無須設置
參數設置： 波特率
、校驗和需將INIT端子接地
，其他參數實時改變
狀態指示燈： 上電自檢通過常亮，通信時閃亮
工作溫度： -20°C～+70°C
工作濕度：5%～90%,無凝露
外接電源電壓： +10～30V
功耗： 1.3W
安裝方式： 可選標準DIN 導軌安裝或簡單固定方式


典型應用
醫療
、工礦產品開發
工控教學應用遠程通訊
移動數據采集站
智能樓宇控製數據
、安防工程等應用係統
RS-232/485總線工業自動化控製係統
