一、概述
　　本數控係統是專為PCB鑽銑床而設計的
，既有友好的視窗界麵，又具有類似AUTOCAD的圖形編輯功能
，操作簡單快捷，靈活方便。全部基於PC平台開發，因其具有豐富的軟硬件資源
，適應性強、擴展性強，CPU升級結構上不必變動。繼承了windows操作係統的風格，采用鍵盤與鼠標配合輸入

，使用了大量的快捷鍵，界麵友好、直觀。以方便操作者操作。該係統運行在Windows2000/XP操作平台
，同一係統可控製多台機床。
　　該係統的主要特點為：
　　1
、采用Excellon標準數控代碼編程
，具有滿足各種加工文件的軟件功能
，文本圖形並行顯示。
　　2、可讀取多種格式文件，如：Excellon、S&M
、Hitachi、Protel、NC格式（CAM350）等
　　3、具有讀取Protel圖形數據文件
，自動生成加工程序進行加工的功能
，從而實現了真正意義上的全自動編程加工。
　　4、集成鑽銑功能，對使用刀具和刀庫分組管理
、鑽頭
、槽刀
、
銑刀自動識別，自動聯網。
　　5
、本係統是一個實時控製係統，能實時檢測各種係統故障
，自動停止，並提醒用戶進行相應故障排除。
　　6、提供豐富的調試維修畫麵
，可進行伺服
、機械運動、刀庫
、輸入/輸出
、檢測、主軸、加工方式等功能的任意設置。
　　7、具有位置控製和速度控製兩種控製方式輸出信號，可選擇閉環和半閉環控製。
　　8
、移動速度可達到100~120m/min，分別率1um，控製軸數最多8個。
　　9、可進行斷刀檢測、刀具長短檢測
、直徑檢測、主軸溫度、轉速檢測。
　　10、具有機械手自動換刀，安全保護裝置，快鑽
、盲鑽等功能。

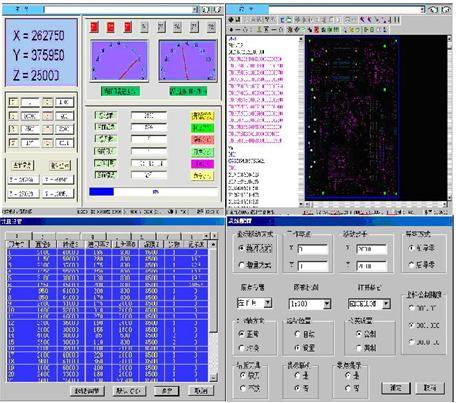

二、主要界麵介紹

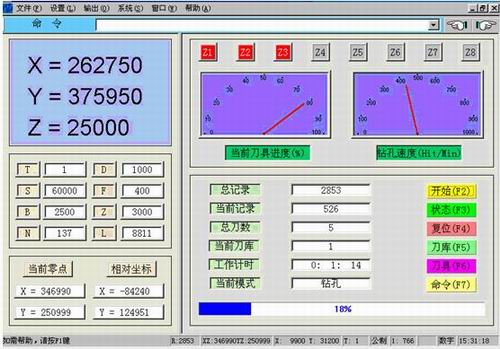

1）主界麵

    該界麵為本係統的主界麵，該界麵包括坐標顯示區、參數顯示區、命令輸入欄、主軸開關狀態、刀具速度、鑽孔速度
、記錄顯示、工作計時、工作進度等。菜單中的功能包括係統參數設置、工作模式設置、Z軸位置調節、刀具顏色、刀具設置、刀庫設置、機床調節等。
　　其中Ｘ
，Ｙ，Ｚ代表機床主軸的位置，T表示刀具，D表示直徑，S代表轉速，F代表進刀，B代表上升率，Z代表刀鑽孔深度
，N代表當前刀具未打孔數，L代表刀具壽命。這些數據將自動刷新顯示。
　　Z1，Z2，Z3～Z8代表8個主軸，非灰色按鈕為所使用機床主軸數。根據需要可進行選擇主軸開關。
[page_break]

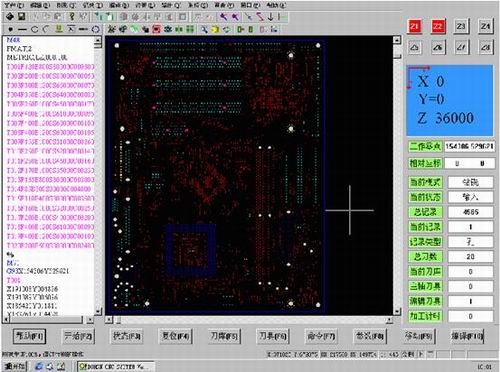

2）圖形編輯界麵

　　此界麵為文件編輯界麵，包括文本編輯和圖形編輯。文本編輯功能同常用文本編輯功能一樣，可識別Excellon格式的各種代碼，刀具參數顯示為粉紅色，其他代碼為藍色。刀具號後添加H可自動生成此把刀的異型孔
，其刀具補償設置在“異型孔設置”菜單中。
　　此界麵為編輯界麵，由文本視圖、圖形視圖、參數顯示、按鈕功能幾部分。左邊視圖顯示文本編程指令
，中間視圖顯示記錄圖形，右邊顯示機床的常用參數和狀態。
　　通過主界麵的係統配置選擇不同文件打開格式，在此打開相應格式文件進行編譯。Protel文件讀取Dos版本和2.8版本自動識別圖形。圖形編輯區將文本內容顯示為圖形，進行圖形各種操作。包括以下操作：
　　1）     孔
、線
、弧
、圓
、異型槽、異型圓的編輯。
　　2）     進行整把刀的刪除、複製、交換
、合並等。
　　3）     可對版圖進行旋轉
、擴展、鏡像
、全圖顯示、調入等。
　　4）     可進行塊的選擇、平移、複製、刪除
、撤銷、鏡像
、旋轉等。
　　5）     其他操作有自動模擬、重孔檢測、記錄屬性更改
、標識孔添加
、線偏設置等。
3、形象的刀具和刀庫管理界麵

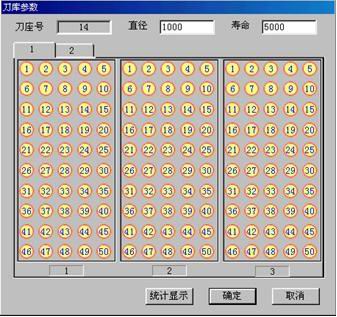

 　　　　　　　　　　　　　設置所使用刀的壽命、直徑、類型等

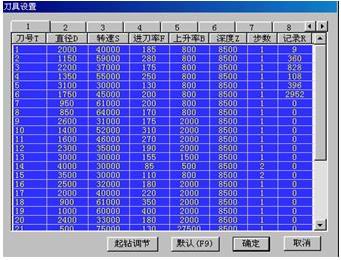

　　設置刀具的所有參數，包括直徑、轉速、進刀率
、上升率、深度、步數、記錄
、類型、盲孔等。
