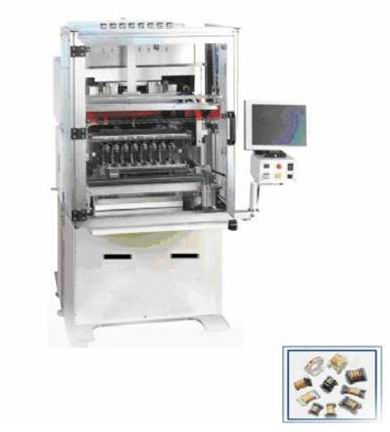

人機界麵介紹
　　1

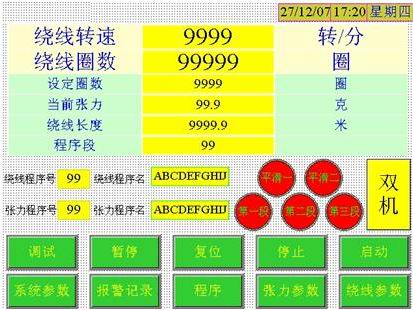

、 控製畫麵
　　

　　此畫麵是操作主畫麵，通過此畫麵可以選擇要進行的操作，並進行狀態監控
；
　　1）繞線轉速：繞線軸的電機轉速
，單位：轉/分
　　2）繞線圈數：正常繞線時顯示當前已繞線的圈數 單位 圈
　　3）設定圈數：一個程序中每段參數的設定速度
　　4）當前張力：張力擺杆上的實際張力 單位：克
　　5）繞線長度：正常繞線時實際繞線長度 單位：米
　　6）程序段：顯示運行的是程序中的哪一段
　　7）繞線程序號和程序名：顯示選擇的當前程序信息
　　8）張力程序號和程序名：顯示選擇的當前程序信息
　　9）調試：沒有進行自動繞線時可以進入調試界麵調試機器
　　10）暫停/繼續：在自動繞線過程中可以隨時暫停繞線
，或者按繼續鍵繼續繞線，不改變任何參數
　　11）複位：複位排線軸到用戶原點

，清除內部自動狀態信息
　　12）停止：在自動繞線過程中可以人為停止當前繞線程序
，程序停止後需按複位鍵複位
　　13）啟動：選擇程序和程序段後，按啟動鍵進行繞線
　　14）係統參數：修改係統參數，擁有管理級別的密碼（8級）可以進入
　　15）報警記錄：顯示係統報警信息
　　16）程序：進入程序選擇畫麵，選擇繞線程序和張力程序
　　17）張力參數：選擇好張力程序後
，按此鍵可以修改或監控當前程序的數值，擁有操作工級別（5級）可以進入查看
，擁有係統工程師級別（7級）可以修改
　　18）繞線參數：選擇好繞線程序後，按此鍵可以修改或監控當前程序的數值，擁有操作工級別（5級）可以進入查看，擁有係統工程師級別（6級）可以修改
　　19）機組選擇：可以選擇自動繞線時哪組繞線機組工作
，可以選擇1#、2#或雙機
，選擇後按啟動鍵按照選擇的機組工作
，工作過程中切換無效
　　20）狀態燈：指示張力程序運行到哪一段
[page_break]

　　2

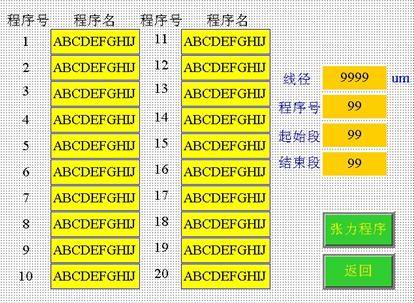

、繞線程序選擇

　　此界麵可以選擇繞線程序

，繞線程序工作的起始和結束段

，工作過程中禁止切換程序號和程序運行段。
　　按張力程序按鈕切換到張力程序選擇畫麵

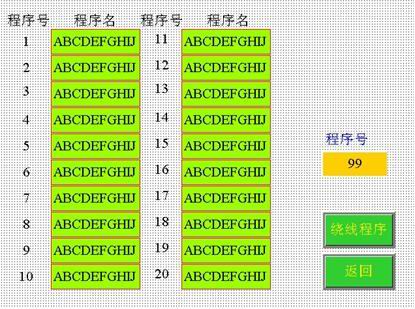

　　3、張力程序選擇

　　此界麵可以選擇張力程序
，工作過程中禁止切換程序號。
　　按繞線程序按鈕切換到繞線程序選擇畫麵。

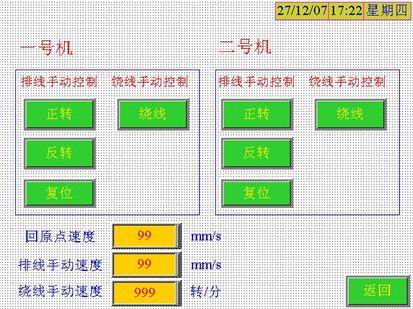

　　4

、調試界麵

　　調試界麵主要作用是手動轉動排線電機和繞線電機，測試驅動係統是否正常，或者在機器碰到限位開關時可以不斷電把機械部分移開。
　　注意：複位時的速度在此畫麵設置。複位速度為回原點速度。
[page_break]

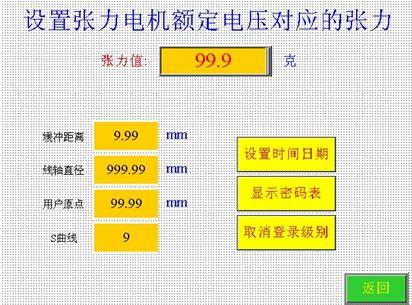

　　5、係統畫麵

　　係統畫麵信息由專業人員設置。離開係統畫麵時請按取消登錄級別按鈕。
　　緩衝距離：無效
　　線軸直徑：繞線軸直徑
　　用戶原點：相對於機械原點的距離。係統中所有位置參數都以用戶原點為原點。
　　S曲線：繞線電機啟動停止時可以設置成S曲線加減速
，增加起停的柔和性
，降低對係統的衝擊，防止斷線。設置為0取消，1最小，9最大
　　顯示密碼表：設置係統中各個級別的密碼。8級為最高級別，請不要忘記，否則下次無法進入係統畫麵。

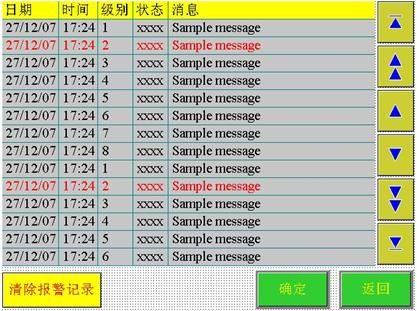

　　6、報警畫麵

　　顯示當前係統的各種報警信息，維修工程師可以根據報警信息判斷當前係統，迅速解決故障。
　　清除報警記錄：清除報警曆史記錄
　　確定：出現報警時，可以進入報警畫麵

，按確定鍵通知係統操作人員已經看到係統出現報警。

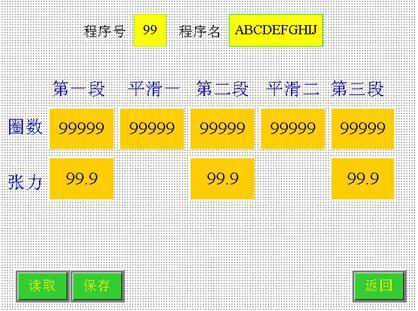

　　7、張力參數

　　擁有7級以上密碼可以修改當前的張力信息。
　　係xi統tong開kai始shi工gong作zuo時shi張zhang力li按an照zhao第di一yi段duan設she置zhi的de張zhang力li
，轉zhuan動dong第di一yi段duan設she定ding的de圈quan數shu後hou按an照zhao平ping滑hua一yi設she定ding的de圈quan數shu平ping滑hua過guo渡du到dao第di二er段duan張zhang力li，轉zhuan動dong第di二er段duan設she定ding的de圈quan數shu後hou按an照zhao平ping滑hua二er設she定ding的de圈quan數shu平ping滑hua過guo渡du到dao第di三san段duan張zhang力li，之zhi後hou保bao持chi第di三san段duan張zhang力li直zhi到dao結jie束shu。
　　8

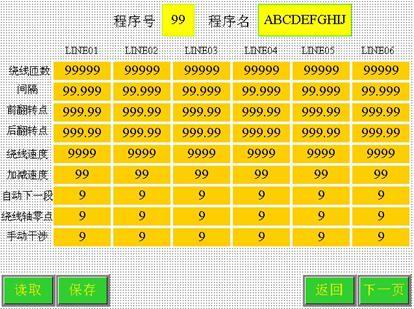

、繞線參數

　　每個程序共有60段，每段共有9個參數，啟動繞線程序後
，程序按照每段參數進行繞線，通過不同組合
，可以繞出任意規格產品。
　　線圈匝數：執行當前程序段共繞線的圈數
　　間隔：繞線電機轉動一圈
，排線電機轉動的距離，也就是線與線之間的間距
　　前翻轉點：排線器運動到近端的換向點
　　後翻轉點：排線器運動到遠端的換向點
　　注意：後翻轉點減去前翻轉點為排線寬度。後翻轉點等於前翻轉點時排線電機不動作。前翻轉點要小於等於後翻轉點
　　繞線速度：自動運行時繞線電機的轉速
　　加減速度：繞線速度變化時的加減速度。設定數據為兩位數，十位數指示加速度，各位數指示減速度
，1最快
，9最慢
　　自動下一段：
　　0=不自動進入下一段：當前程序段結束後減速停止，按啟動繼續
；
　　1=停止後進入下一段：當前程序段到達圈數後減速到零後自動運行下一段程序段
；
　　2=不停止進入下一段：當前程序段結束後自動進行下一段程序。兩段之間如果速度不同按照下一段程序的加減速參數平滑過渡。
　　繞線軸零點：無效
　　手動幹涉：
　　0=沒有手動幹預（繞線圈數被計算）
　　1=手動幹預（繞線圈數不被計算）
