羅升HITECH 人機CF卡和U盤應用案例一

http://www.kadhoai.com.cn 2026-04-08 20:58:17 來源：天津羅升

自1996年天津羅升開始負責HITECH PWS係列人機產品在大陸的推廣和銷售。2005年瑞典Beijer成功並購HITECH（海泰克）後，目前旗下的HMI產品：EXTER和PWS兩大係列在中國大陸的銷售和服務全部由天津羅升企業有限公司負責。由於EXTER係列產品的加入，羅升的產品線更加的齊全。

下麵針對BEIJER T70穿透和透明模式舉例說明

功能：

將曆史緩衝區的數據自動存儲到CF卡或U盤，此功能可以將曆史數據自動保存到CF卡或U盤，能夠以EXCEL表的形式在電腦中讀取，方便客戶存儲和查看大量曆史數據。

使用說明：

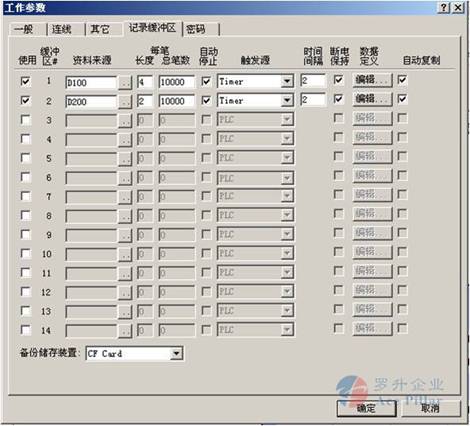

1．在工作參數設定中設定紀錄緩衝區，在“備份存儲裝置”中選擇“CF Card”或“USB Memory Card”這樣，人機每采樣一次，就會將數據自動備份到CF卡或者U盤，如圖一。

圖一

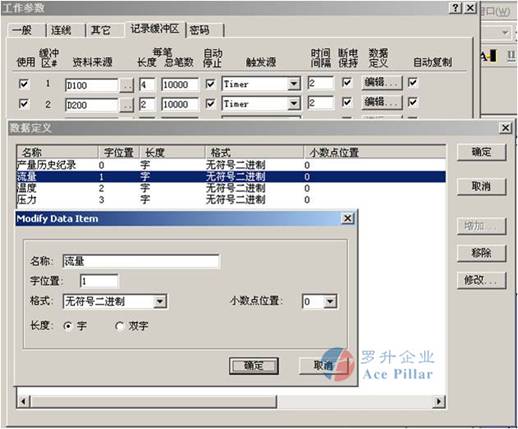

2．點擊圖一中的“編輯”，為要取樣的數據取名字，如圖二：
A：名稱，為取樣數據定義名稱，中英文都可以。
B：字位置，該紀錄緩衝區的第幾個word。
C：格式，取樣數據的格式。
D：長度，可以為單字也可以為雙字。

圖二

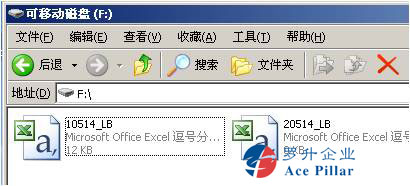

3．如此設置之後，人機會自動將紀錄緩衝區中數據存保存到CF或U盤中，每個紀錄緩衝區形成一個EXCEL文件，如圖三

圖三

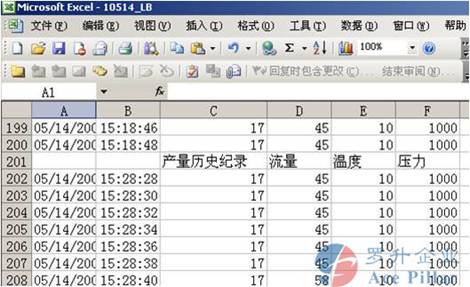

4．各取樣數據以圖二中所取名字存在於CF卡，如圖四

圖四

　　Demo見demo21（數據保存至U盤隻需要將“備份存儲裝置”更改為“USB Memory STICK”，其餘操作與保存至CF卡一樣）
