緊湊型 IO-link 解決方案

開放式控製技術：用於 EtherCAT 端子模塊係統的 IO-link 集成方案

http://www.kadhoai.com.cn 2026-04-07 11:15:00 來源：德國倍福自動化有限公司

編者語： [2008 年 05月 22日，德國] Beckhoff 的 EtherCAT 端子模塊係統為自動化技術的廣泛應用提供了一個綜合性的 I/O 結構工具箱。IO-Link 端子模塊 EL6224 的推出方便了用戶直接集成底層子總線 IO-Link 設備（多為傳感器/執行器設備）。IO-Link 集成硬件 EL6224 端子模塊結構非常緊湊：在一個標準端子模塊的外殼（寬度僅為 12 mm）內可集成最多 4 個 IO-Link 設備。
　
   端子模塊和設備之間采用點對點連接；因此，可以保留現有的接線拓撲結構。端子模塊通過主站（比如TwinCAT）進行參數設置。一個 EtherCAT 節點內可以使用任意數量的EL6224 設備。並可通過 EtherCAT 耦合器或 CX 係列的嵌入式 PC 連接到 EtherCAT 或其它現場總線。EtherCAT 的優越性能為連接更多的 IO-Link 設備提供了一個理想的基礎。EL6224 上的其它 24 V 和 0 V 連接點可以通過 EL918x 電位分配端子模塊接通。
　
   在線纜長度為 15 m 的範圍內，傳輸速率為 4.8 Kbaud、38.4 kbaud 和 230 kbaud。通過內部端子模塊總線（E-bus）和電源觸點供電。
　
   高性能 EtherCAT 端子模塊係統是一款模塊化 I/O 係統，由多個電子端子模塊組成。EtherCAT 端子模塊適用於全球自動化領域內任何常用的數字量和模擬量信號類型。傳統的現場總線設備（如 Profibus、Profinet、CANopen、DeviceNet、Interbus 或Lightbus）都可通過本地現場總線主/從端子模塊被輕鬆集成入 EtherCAT 係統。
　

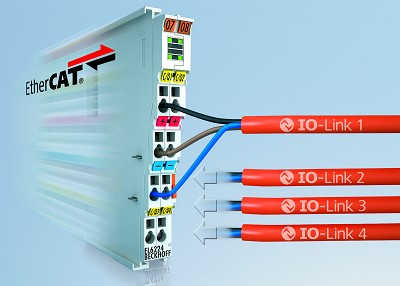

IO-Link 端子模塊 EL6224 可連接最多4 個 IO-Link 設備。

　 關於德國倍福
   德國倍福（BECKHOFF）自動化有限公司總部位於德國威爾市。公司在世界各地設有分支機構，加上全球的合作夥伴，目前公司業務已遍及60多個國家。

   倍福始終以基於PC的自動化新技術作為公司的發展理念，所生產的工業電腦、現場總線模塊、驅動產品和TwinCAT控製軟件構成了一套完整的、相互兼容的控製係統，可為各個工控領域提供開放式自動化係統和完整的解決方案。近20年來，倍福的元件和係統解決方案在世界各地得到了廣泛的應用，以其“自動化新技術”為工業自動化的所有領域創立了一個標準。

   自2001年3月倍福成立北京代表處以來，公司在中國的業務迅速發展,先後成立了上海代表處和廣州代表處。隨著各種具有良好性價比的新產品、新技術不斷進入中國市場，其勇於打破傳統控製模式，傾力推廣PC控製新技術的理念已被越來越多的中國用戶所接受。如需了解更多信息，請登陸 Beckhoff 中文官方網站http://www.beckhoff.com.cn/。
