作為陸運和海運之間的中繼站，海港在全球的經濟中起到非常重要的作用。海港包含了下麵幾種大規模的操作
，裝船、儲存和運輸。海港視頻監控係統同樣必須要達到很大的規模，覆蓋整個的路
、港口

、碼頭、保稅區域


、儲存區和發貨區。

   duiyuzhezhongteshudeshipinjiankongxitong

，butongdequyuyaoqiuduishipinjiankongxitongjuyoubutongdefangwenkongzhidengji。mouxietedingdequyutongyangyouyukongzhizhongxinjinxingjinjitongxundeyaoqiu，gaixitongdeteseruxia：
   每個區域之間的距離非常的遠
   危險環境
   多級架構
   數據、音頻和視頻集成在一起

為了確保最大的可靠性
，非常有必要將冗餘概念引入到整個係統和所有的子係統
   係統描述
   高可靠性
   高帶寬
   高靈活性
   工業等級的視頻服務器用於集成
   基於IP的視頻監控軟件用於多種多樣的視頻控製和監視
   堅固耐用的設計適合戶外環境使用

Moxa產品
EDS-728 24+4G 端口模塊化網管型以太網交換機
VPort 351Full Motion, 1-通道 MPEG4/MJPEG 工業級視頻編碼器

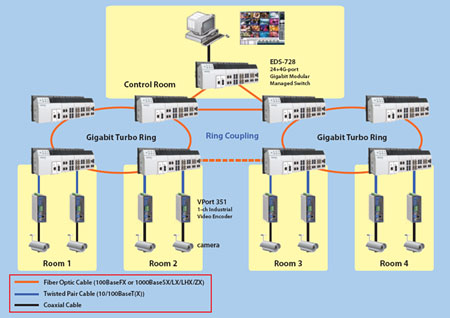

係統架構圖

係統架構
   給主控製中心和子監視室（房間1到4）分配不同等級的控製權限。主控製室可以並發控製、錄製和監視其它所有區域，每個子監控室隻能控製自己區域的攝像頭
，而不能控製其它區域的攝像頭。
網絡架構。
   為了確保整個視頻
、音頻和數據信息需要的帶寬
，係統采用了工業級千兆以太網作為傳輸網絡。中心控製室采用EDS-728以太網交換機作為冗餘網絡骨幹，並且采用了Moxa的千兆冗餘環網技術-Turbo Ring，子係統同樣使用EDS-728作為本地的光纖環網。EDS-728最多支持4個千兆端口，兩個千兆端口用於連接到其它的環網節點
，組成千兆的Turbo Ring，另外的的千兆端口用於級連或者進行環網耦合。

視頻網絡架構
   VPort 351將模擬的CCTV 攝像頭連接到網絡，用於遠程視頻監控。EDS-728和VPort 351之間距離較遠
，采用光纖傳輸。Moxa SoftDVR Pro視頻監控軟件安裝在中心控製室，用於同時實時控製
、監視和錄製多個遠程的攝像頭。
使用Moxa 的好處：
   EDS-728采用光纖傳輸媒介，適合長距離傳輸
   EDS-728支持4個千兆端口，適合組建千兆骨幹網絡，確保實時傳輸視頻流
   Turbo Ring 用於網絡冗餘，自愈時間小於20ms
   VPort 351 和 EDS-728 采用工業等級設計適合危險的港口環境
   可以在任意時間、任意地點進行遠程訪問、控製和監視
   數字圖像易於編輯、存儲和傳輸
   容易與其它係統和應用集成
