2009年8月3日，精敏數字公司通用燈光控製器
、沙盤模型控製、串口控製器40路繼電器輸出新品火熱上市！

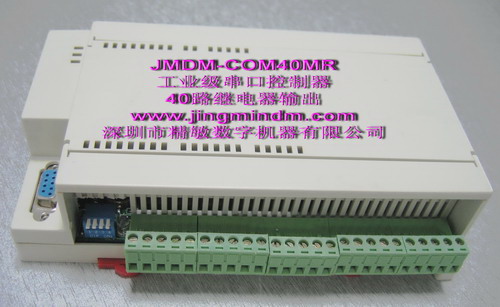

　　JMDM-COM40MR串口控製繼電器（晶體管）板是深圳市精敏數字機器有限公司自主研發的一款高可靠、多功能、通用型工業級控製器，可用於串口控製多路繼電器（晶體管）的輸出。可以2種模式工作：實時模式：通過電腦串口發送控製命令(可以是ASCII碼或字符串)給控製器，在電腦上位機界麵上實時控製繼電器的輸出；程序模式：通過電腦串口下載控製程序到控製器，控製器保存程序，並根據程序和時間等邏輯獨立控製繼電器輸出。

　　1、工業級別40路繼電器輸出控製器，可實現串口控製40路燈光的控製
；

　　2、可獨立控製或通過電腦上位機界麵串口控製；

　　3、支持多台級聯近距離控製；

　　4、支持多台RS485組網遠程控製；

　　5
、支持通過電腦上位機界麵實時監控40路以上多台組網控製的多路輸出
；

　　6、使用PC串口控製
，輕鬆實現多路燈光、電源
、音頻或視頻開關、門禁開關等數字量信號的實時狀態監測和控製！是燈光、沙盤模型控製的最佳方案！

　　性能參數

　　1)工作電源：

　　JMDM-COM40MR：交流9/18V或直流12/24V；

　　JMDM-COM40MT：交流9/18V或直流12/24V；

　　3)主控芯片：8位高性能單片機加高速高穩定FPGA可編程陣列電路；

　　4)程序及數據存儲器：32K程序存儲器,用於存放數據
，30K數據存儲器也可以用來保存數據，斷電數據不丟失；

　　6)輸出：

　　JMDM-COM40MR：40路光電隔離繼電器輸出

，輸出電壓為0～220V，最大輸出電流為5A， 輸出口狀態可回讀；

　　JMDM- COM40MT：40路光電隔離晶體管輸出
，集電極開路輸出形式
，輸出電壓為24/12V，最大輸出電流為4A
，輸出口狀態可回讀 7）係統穩定性：采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使係統工作穩定可靠
，死機自啟動時間在1ms之內
；

　　8）接口：1路標準的RS232串行通信接口（抗15KV靜電衝擊），可直接與電腦或文本顯示器等外設通信

；可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；

　　9）工作狀態指示燈：1個LED燈。一般用於顯示控製器的運行狀態；

　　10）外殼安裝尺寸：180mm*125mm*47mm；可用導軌安裝或用螺釘固定安裝。

　　    內部控製板尺寸：長×寬×高為：172mm×125mm×28mm
；

　　用途

　　1、用於各種集散型控製係統
；

　　2、用於各種遠程控製係統；

　　3、可用於樓宇、廣告等燈光控製
，電廠控製，自動化車間的大中型控製項目;

　　4、可用作遠程IO模塊；

　　5

、可用於計算機控製各種外圍設備。

　　6、可用於各種沙盤、建築
、橋梁等模型的控製。

　　功能描述

　　1、JMDM-RS232串口控製器用於繼電器（或晶體管）的開啟和關閉。

　　2、上位機（PC機或主PLC）通過串口連接到本控製器後
，向控製器發送一串ASCII代碼指令即可控製某個（或全部）繼電器打開或關閉，完全不必要考慮繼電器的硬件電路上選擇
、驅動等問題。比如，串口輸入O(002, 1)則第2號繼電器通電吸合；串口輸入“O(012, 0)”
，則第12號繼電器失電斷開。

　　3、串口控製器和控製主機之間距離可以通過485總線延長
，最長組網可以達到一千米；

　　4
、單個串口控製器可以獨立控製40路繼電器(或晶體管)的開啟和關閉。通過地址編碼，在延時1秒許可的情況下，一個串口最多可以尋址、控製100塊串口控製器，構成一個由4000個輸出點的大係統。

　　6
、可提供串口通信協議以及VB通信源程序，贈送VB通過RS232串口操作控製器的演示程序或代為開發專用程序。

　　7、控製器有四個撥動開關
，可以設定從（0-16）號控製器的地址,也可用軟件編程設定控製器地址和撥動開關的用途。

　　8、控製器帶有係統時鍾，可以用定時控製繼電器的通斷。

　　9
、本繼電器控製器配有工控級別外殼
，美觀大方，方便安裝。
