多(duo)數(shu)人(ren)都(dou)沒(mei)有(you)認(ren)真(zhen)考(kao)慮(lv)過(guo)計(ji)算(suan)機(ji)主(zhu)板(ban)問(wen)題(ti)，而(er)隻(zhi)是(shi)單(dan)純(chun)地(di)操(cao)作(zuo)計(ji)算(suan)機(ji)。但(dan)是(shi)，對(dui)於(yu)係(xi)統(tong)集(ji)成(cheng)商(shang)來(lai)說(shuo)
，正(zheng)確(que)地(di)選(xuan)擇(ze)主(zhu)板(ban)卻(que)至(zhi)關(guan)重(zhong)要(yao)。以(yi)下(xia)是(shi)選(xuan)擇(ze)主(zhu)板(ban)的(de)一(yi)些(xie)標(biao)準(zhun)：

   空間考慮
   處理器和芯片組技術
   電源要求
   接口要求
   標準符合性

　　計算機板卡大約有20多種，但卻並不都是主板。有時，係統集成商更傾向於采用計算機模塊（COM）技術。在這種技術中，通用計算“引擎”weiyuyikuaidulibankashang
，zhekuaibankahaihuibeichadaoyikuaizhuanmenshejidezaibanshang。tongguozhezhongfangfa
，xitongjichengshangkeyiweifuzadeqianrushixitongxiangmuxuanzeheshideCOM，然後專注在應用本身，而不必費心設計整個計算機，因此可以節省80%的常規開發成本和時間。

　　ciwai，wanquanjichengdechuantongzhubanyekeyihenhaojiejuewenti，danxuyaomanzufuzadeyingyongyaoqiuhekongjianxianzhi。zhezhongqingkuangxia
，yonghuzhixuyaoquxunzhaojuyoutedinggongnengbingshihejiyoukongjiandebanka。liru，jiashemouzhongyingyongxuyaoyidingdejisuannenglihezugoudeneicun，bingzhichiduoxianshi、多磁盤
、雙高速以太網接口、豐富USB接口和遺留係統處理；對噪音、傳熱和功耗也有要求；係統必須能夠從CF卡啟動
，板卡尺寸小於7’ x 7’
；不需要更多的擴展槽。請看…….

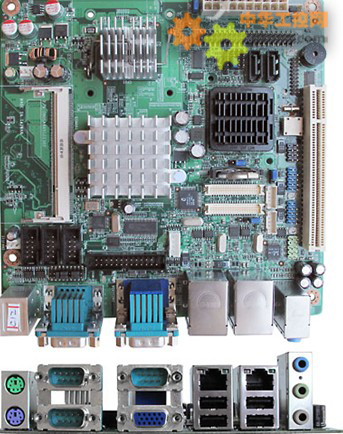

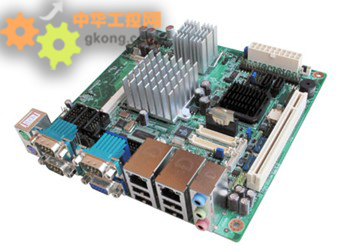

　　研華AIMB-210 Mini-ITX主板

　　上述應用的解決方案可以為Intel Atom Mini-ITX主板，例如如下所述的研華AIMB-210。Mini-ITX主板於2001年上市
，是規格為17 cm x 17cm (6.7’ x 6.7’) 的低功耗板
，最初為入門級平台和工業應用設計。和一些外來板不同
， Mini-ITX 板適合通用計算機應用，並使用相同的螺絲安裝方式。但是，小巧和低功耗特點使其成為空間狹小的標準PC客製化應用的最佳選擇。

　　研華AIMB-210將Intel Atom處理器運用在Mini-ITC主板上。該產品配有1.6 GHz Atom N270處理器
，這款處理器曾大量運用於筆記本電腦中，2.5W的低功耗使之成為一款高效的解決方案。該主板使用了Award BIOS 和帶有ICH7M 控製集線器的Intel 945GSE圖形和內存控製器。僅帶有一個PCI擴展槽。還帶有1個200針RAM SODIMM插槽，可支持高達2GB 533 DDR2 SDRAM。

　　AIMB-210具有板載Intel 945GSE GMCH 集成圖形媒體加速器950

，支持高達224MB 共享係統視頻RAM。還可通過板載的標準後置I/O VGA 和內部LVDS 接口支持雙顯示。

　　AIMB-210還帶有可選的TV輸出和附加LVDS接口。

　　該主板支持10/100/1000Base-T千兆位以太網
，後置I/O麵板帶有2個RJ45插孔。LAN1 和 LAN2 都采用RealtekRTL8111C控製器。

　　該主板還為磁盤和其它驅動器提供了1個Ultra DMA 100 EIDE接口和2個150 MB/s SATA 通道。該主板還帶有1個適用於固態盤係統的Type I/II CF插槽，位於主板底部，可通過係統禁用。

　　後部 I/O 麵板帶有4個USB 2.0接口
，2個預留PS/2鍵盤和鼠標接口和3個RS232 串行端口。用戶所見的後部I/O麵板隻具有AIMB-210所能提供的部分功能。該主板還帶有另外4個USB 2.0 接口、3個RS232 串行端口、LVDS和逆變器接口以及1個8通道數字I/O (DIO) 接口。

　　組裝過計算機的人都可能知道係統麵板接口是和機箱上的按鈕和指示燈相互連接的，如係統電源LED
、複位按鈕、電源按鈕和硬盤活動指示燈。Mini-ITX 板也不例外。

　　BIOS提供了常見的設置選項，既包括一般設置
，也包括一些可能使係統最優化或發生異常的其它設置。

　　附件包括哪些

　　用戶定購研華AIMB-210時附件包括：

   AIMB-210 SBC Mini-ITX主板
   CPU散熱片
   包含用戶手冊和所有驅動的CD-ROM光盤
   電纜/COM3和COM4接頭
   40針 IDE HDD電纜
   2根SATA數據電纜
   2根SATA 電源線
   I/O屏蔽/麵板
   安裝AIMB-210時所需的所有螺絲

　　1本快速入門手冊，包括產品規格、板布局圖和跳線設置信息。

　　為什麼選擇AIMB-210 Mini-ITX SBC?

　　哪些人會對AIMB-210感興趣?概括地說，任何需要構建具有豐富I/O性能係統的人，包括強大的遺留係統支持、無噪音和經濟高效運行要求。AIMB-210當然符合這些要求
，因為它提供了比其它許多全長板更多的連接性，且無風扇運行不僅沒有噪音，還避免了電扇故障。Atom係統比Intel Core 2 Duo 方案節省了很大成本
，因此若想以最低成本實現既定性能
，該主板當仁不讓。

　　需要注意的是，幾乎所有的N270主板，包括AIMB-210, 都采用了比芯片本身發展前景差得多的補充芯片組。 Intel 945GSE 采用Intel原有的低頻 （和性能） 945芯片組。芯片組的圖形媒體加速器950是一款經過驗證的設計，但不是最新的，還不能解碼HD信號等。這對垂直市場設備來說一般不是問題
，但潛在客戶需要了解這個限製。945GSE確que實shi具ju有you一yi些xie有you趣qu的de功gong能neng
，如ru在zai弱ruo光guang環huan境jing下xia自zi動dong調tiao整zheng背bei光guang燈deng亮liang度du
，以yi保bao證zheng光guang線xian充chong足zu並bing降jiang低di能neng耗hao，雖sui然ran不bu是shi所suo有you的de係xi統tong都dou具ju有you芯xin片pian和he芯xin片pian組zu特te征zheng。

　　研華AIMB-210總結如下：

　　Mini-ITX經過多年的發展已經日漸成熟。研華AIMB-210 采用高效的Intel Atom處理器技術，保持了ITX 簡單、靈活和高效的特性
，適用於多種空間狹小和要求高效的嵌入式和/或工業應用。
