電力儀器儀表RS485接口抗浪湧防靜電高隔離模塊電源選型參考 ，符合國家電力行業標準(DL) DL/T614-2007中的相關規定設計

   順源科技根據電能表、配電負荷檢測儀

、用電管理終端等電力行業儀器儀表製造廠商要求，按照國家電力行業標準(DL) DL/T614-1997、(DL) DL/T614-2007中的相關規定設計生產了係列電力儀器儀表RS485接口抗浪湧防靜電高隔離模塊電源。這些電力行業使用的DC-DC模塊電源具有：抗浪湧4KVAC/6KVAC高隔離、8KV防靜電、輸出穩壓（2%精度）
、輸出有自恢複過載短路保護等功能。

　　產品常用規格有：3KVAC/6KVAC高隔離，輸出功率0.2W/0.5W/1W/2W，5VDC/9VDC/12VDC/15VDC 單電壓輸出、±5VDC/±9VDC/±12VDC/±15VDC 正負雙電壓輸出和++5VDC/++9VDC/++12VDC/++15VDC 雙隔離雙路電壓輸出等。

　 一、符合國家電力行業標準(DL) DL/T614-2007中相關規定設計的產品有：

　　1
、低成本
、小體積Sip 7Pin阻燃封裝，抗浪湧6KVAC高隔離，輸出功率 0.2W/0.5W/1W/2W。

   HxxxxS-xW係列：5VDC/9VDC/12VDC/15VDC 定電壓單輸出
，無穩壓及自恢複過載短路保護功能
，空載時輸出電壓會升高。
詳細技術資料： http://www.sun-yuan.com/download/200912115385074613.pdf

   GxxxxS-xW係列：±5VDC/±9VDC/±12VDC/±15VDC 定電壓雙輸出，無穩壓及自恢複過載短路保護功能，空載時輸出電壓會升高。
詳細技術資料：http://www.sun-yuan.com/download/2009113018232517072.pdf

　 2、小體積Sip 7Pin阻燃封裝
，8KV防靜電
、抗浪湧6KVAC高隔離
，輸出穩壓（2%精度）有自恢複過載短路保護功能。輸出功率 0.2W/0.5W/1W/2W。

   WRHxxxxH-xW係列：5VDC/9VDC/12VDC/15VDC 寬電壓輸入/穩壓單輸出
，自恢複過載短路保護功能,空載時輸出電壓不變。
詳細技術資料： http://www.sun-yuan.com/download/200911291775599009.pdf

   WDHxxxxH-xW係列：：++5VDC/++9VDC/++12VDC/++15VDC 寬電壓輸入/穩壓雙隔離雙路輸出，有自恢複過載短路保護功能
，空載時輸出電壓不變。
詳細技術資料： http://www.sun-yuan.com/download/20091261610858078.pdf

二
、符合國家電力行業標準(DL) DL/T614-1997中相關規定設計的產品有：

　　1、低成本
、小體積Sip 7Pin阻燃封裝，抗浪湧3KVAC高隔離，輸出功率 0.2W/0.5W/1W/2W。

   FxxxxS-xW係列：5VDC/9VDC/12VDC/15VDC 定電壓單輸出，無穩壓及自恢複過載短路保護功能
，空載時輸出電壓會升高。
詳細技術資料： http://www.sun-yuan.com/download/200912116223915454.pdf

   ExxxxS-xW係列：±5VDC/±9VDC/±12VDC/±15VDC 定電壓雙輸出
，無穩壓及自恢複過載短路保護功能，空載時輸出電壓會升高。
詳細技術資料： http://www.sun-yuan.com/download/200912116393866266.pdf

　 2、低成本、小體積Sip 7Pin阻燃封裝
，抗浪湧3KVAC高隔離
，輸出功率 0.2W/0.5W/1W/2W。　
　
   VRFxxxxS-xW係列：5VDC/9VDC/12VDC/15VDC 定電壓單輸出
，有自恢複過載短路保護功能，空載時輸出電壓會升高。
詳細技術資料： http://www.sun-yuan.com/download/20095618322888201.pdf

   VRExxxxS-xW係列：±5VDC/±9VDC/±12VDC/±15VDC 定電壓無穩壓雙輸出，有自恢複過載短路保護功能，空載時輸出電壓會升高。
詳細技術資料： http://www.sun-yuan.com/download/200912117494210878.pdf

   3、低成本
、小體積Sip 7Pin/12Pin阻燃封裝，抗浪湧3KVAC高隔離，輸出穩壓（2%精度）輸出功率　 0.2W/0.5W/1W/2W。

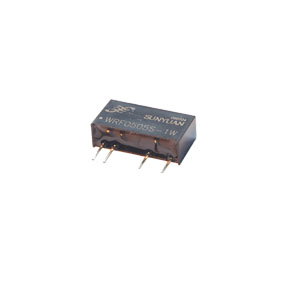

   WRFxxxxS-xW係列：5VDC/9VDC/12VDC/15VDC 穩壓單輸出，有自恢複過載短路保護功能，空載時輸出電壓不變。
詳細技術資料： http://www.sun-yuan.com/download/20091211553266972.pdf

   WRExxxxS-xW係列：±5VDC/±9VDC/±12VDC/±15VDC 穩壓雙輸出
，有自恢複過載短路保護功能
，空載時輸出電壓不變。
詳細技術資料： http://www.sun-yuan.com/download/200911301873491113.pdf

   VDxxxxS-xW係列：++5VDC/++9VDC/++12VDC/++15VDC 穩壓雙隔離雙路輸出，有自恢複過載短路保護功能，空載時輸出電壓不變。
詳細技術資料： http://www.sun-yuan.com/download/2009113018192551902.pdf

   4

、低成本
、小體積Sip 7Pin/12Pin阻燃封裝，8KV防靜電、抗浪湧3KVAC高隔離，輸出穩壓（2%精度）輸出功率 0.2W/0.5W/1W/2W。　
　
   WRFxxxxH-xW係列：5VDC/9VDC/12VDC/15VDC 穩壓單輸出，有自恢複過載短路保護功能
，空載時輸出電壓不變。
詳細技術資料： http://www.sun-yuan.com/download/2009561258817087.pdf

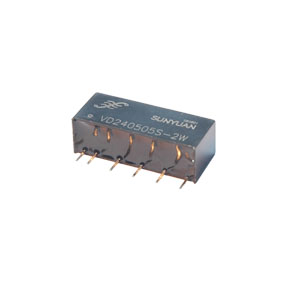

   VDxxxxH-xW係列：++5VDC/++9VDC/++12VDC/++15VDC 穩壓雙隔離雙路輸出
，有自恢複過載短路保護功能，空載時輸出電壓不變。
詳細技術資料： http://www.sun-yuan.com/download/200912615561625961.pdf
