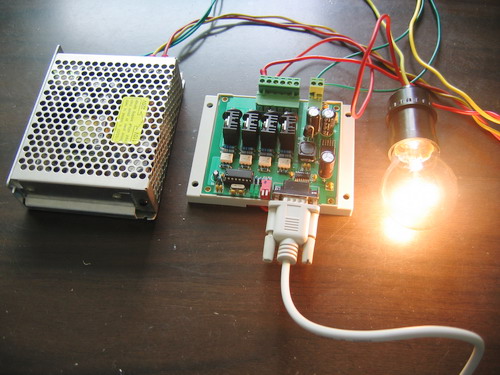

串口控製四路可控矽輸出板JMDM-COM4KKG

一
、功能特性

1、主電源：12V直流或24V直流供電；
2、8位高性能單片機控製
；
3

、兩個拔碼開關
，可作為兩個輸入點用於特定用途的功能設定；
4、兩個LED分別顯示電源和運行狀態
；
5
、4路光電隔離可控矽輸出
，可直接控製交流220V工作電壓，最大輸出電流15A
；
6、4 路光電隔離可控矽輸出分成 2 組，可分別接線，每組可用於控製不同的負載，如接觸器，各種電燈

，電熱絲

，電動機以及各種用電負載；
7、可控矽輸出采用專用芯片過零觸發

，產生極小的諧波；每路可控矽輸出都有過壓
、過流保護電路和高頻濾除電路；使係統具有極高的穩定性和極長的工作壽命
；
8、該控製板工作溫度範圍為(-10℃-85℃) ；
9、每路可控矽輸出板均有專門的防雷擊電路，可以防1000A電流的雷擊
；
10、有一路RS232接口
，可以與電腦等上位機通信
，構成大的通信係統；
11、 在加RS232 轉RS485模塊的情況下
， 可以由多台控製器構成RS485聯網通信係統。

二

、通信協議

   在 RS232 通信模式下，上位機可按下列通信協議發送 RS232 通信指令控製可控矽輸出板。
波特率:9600;
奇偶校驗:無;
數據位:8位;
停止位:1位
上位機發送
4F 28 30 30 31 2c 30 29   ASCII碼；
O(001,0)                  關斷第一個輸出點
O(001,1)                  開啟第一個輸出點
O(002,0)                  關斷第二個輸出點
O(002,1)                  開啟第二個輸出點
O(003,0)                  關斷第三個輸出點
O(003,1)                  開啟第三個輸出點
O(004,0)                  關斷第四個輸出點
O(004,1)                  開啟第四個輸出點

三、規格
1

、工作溫度：-10~+65°C；
2、儲存溫度：-20~+80°C ；
3、濕度：5~95% 無凝結 ；
4
、功耗(無外部設備): +24V@ 0.5A (典型值) ；

四
、用途
1、可用來控製接觸器，各種電燈
，電熱絲，電動機等大功率負載；
