最高速度擴大到5Gbps的USB3.0自完成標準製定以來，對應產品不斷出現，但主要集中在閃存盤和移動硬盤等存儲類Device產品。筆者從“泰克2011年春季創新論壇”上獲悉，已發布兩年的USB3.0在中國受到開發者熱捧，並且泰克的高速串行專家及合作夥伴表示
，隨著不久之後Intel和AMD將其集成到主板（芯片組）中
，USB3.0市場的爆發期在2012年也隨之到來，因為主板集成USB3.0後必將極大推動Host產品的大量湧現
，這樣才能真正引爆USB3.0市場。

　　“作為USB測試行業的領導者和USB3.0標準組織的唯一測試測量技術貢獻者
，泰克預期市場對USB 3.0產品的需求將在未來幾個季度不斷增加。”泰克公司大中華區市場開發經理張天生先生表示
，“從事高速串行數據設計的工程師需要快速跟進
，以便及時抓住湧現的市場機會。業界先進、完整的測試解決方案和谘詢服務可幫助工程師克服USB3.0設計挑戰和產品上市時間壓力。

　　接收機物理層測試成為必須

，BERTScope幫助應對閉合眼圖

　　今年泰克春季創新論壇的一個重要演講者就是Sarah Boen女士。她目前擔任泰克技術解決方案的市場經理，被稱為“泰克HSS技術權威”。在會上
，Sarah分享了USB3.0測試的關鍵考慮事項：

　　1. 接收機測試成為必須，包括抖動容限、可能導致互操作問題的SSC、異步參考時鍾。

　　2. 通道方麵的問題，需要考慮發送線路效應，對於較早期的設計
，還必須進行軟件通道的仿真。

　　3. 另外出現一些新的挑戰
，如12”長的Host通道，接收機閉合的眼圖，均衡，發射機預加重和接收機的連續時間線性均衡器（CTLE）。

　　4. 鏈路層：均衡、鏈路協商（Link Training）
、加擾/極性轉換、低功耗狀態機等。　　

　　　Sarah指出，在信號速度低於2.5Gbps時，完成發射機的測試基本就可以了，但對於速度超過2.5Gbps的超高速接口應用如5Gbps USB3.0，接jie收shou機ji測ce試shi就jiu變bian得de舉ju足zu輕qing重zhong
，因yin為wei即ji使shi發fa射she機ji信xin號hao質zhi量liang不bu錯cuo，但dan經jing過guo長chang的de傳chuan輸shu通tong道dao後hou會hui受shou到dao很hen大da影ying響xiang，導dao致zhi信xin號hao在zai接jie收shou機ji的de眼yan圖tu是shi閉bi合he的de
，快kuai速su的de信xin號hao速su率lv也ye會hui導dao致zhi接jie收shou機ji錯cuo誤wu地di中zhong斷duan輸shu入ru數shu據ju，造zao成cheng係xi統tong錯cuo誤wu。因yin此ci單dan純chun的de發fa射she機ji一yi致zhi性xing測ce試shi不bu足zu以yi確que保bao整zheng個ge係xi統tong的de誤wu碼ma率lv要yao求qiu。

　　如USB2.0應用一樣，泰克為USB3.0的發射機測試提供了超過規範要求的完整解決方案（手動和自動可選）。對於複雜得多的接收機測試
，泰克則展示了最新的BERTScope解決方案，可幫助開發者加快USB3.0的一致性測試速度。

　　BERTScope係列產品顧名思義
，就是融合了誤碼率測試儀（BERT）和示波器（Scope）的優點於一身的高性能、高度集成
、易於操作高速串行係統的測量
、驗證和調試工具

，完全能代替傳統的BERT完成誤碼率測試
，並且還能實現眼圖分析、抖動分析等高性能示波器所能實現的指標測試。不僅能對Tx端信號進行抖動分析、誤碼相關性分析
，還可以根據規範的要求，進行Rx端抖動、幅度容限測試。對於BERTScope係列測試方案之外的其他相近的方案來說，要實現相同的測量通常需要三、四台不同的儀器組合才能實現。所以

，從整體解決方案的角度而言，BERTScope大大降低了整體測試方案的成本，同時避免了多台儀器組合使用中複雜的連接和校準問題
，極大地提高了測試效率和精確度。

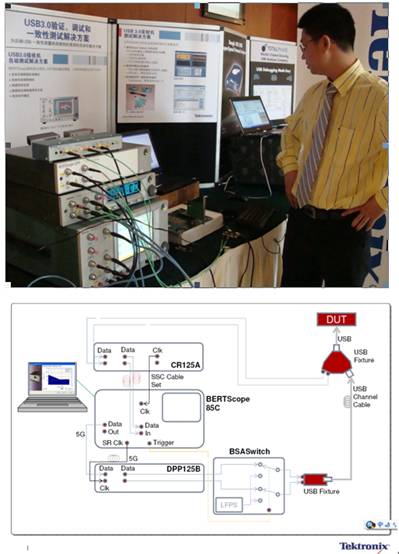

　　泰克BERTScope接收機測試方案的配置情況。

　　Sarah介紹了BERTScope USB3.0接收機測試解決方案的配置情況。如圖2所示，時鍾恢複模塊CR125A
、數字預加重模塊DPP125B與BERTScope 85C誤碼率分析儀相結合，並配上夾具和線纜（泰克的USB3.0夾具可同時支持發射
、接收機及線纜的測試）
，主要提供了4大功能：

　　1. 壓力模式發生/注入：隨機抖動（RJ）、正弦抖動SJ、擴頻時鍾（SSC）
、預加重，並且是可編程的
，輕鬆實現調試和特征化。

　　2. 環回模式設置：自動化軟件可實現一次點擊就完成環回模式設置。

　　3. 抖動容限測試：無縫處理時鍾補償特性（SKP）以實現準確的誤碼率測量；標準符合測試和搜索模式能幫助找到設備的Pass/Fail點。

　　4. 自動化軟件：更多接收機測試的自動化軟件、報告生成
、輕鬆找回和管理以往的測試

　　本次泰克春季創新論壇就邀請了亞太區一家知名的授權認證實驗室——百佳泰(Allion)為大家分享USB3.0認證測試的注意要點，並且他們也可提供USB2.0/3.0測試服務(所有USB3.0產品都必須通過USB2.0標準符合的測試)。百佳泰於台灣
、日本、中國、韓國和北美等地設有實驗室，為各地的IT開發商提供當地的多樣化服務。去年8月

，百佳泰於深圳設立新實驗室，測試服務涵蓋USB、HDMI、DisplayPort、SATA等標準認證、以及獨家開發的固態硬盤（SSD）測試方案
，和全球電視信號測量服務。

　　百佳泰業務總部協理歐勤聖先生表示：“百bai佳jia泰tai與yu泰tai克ke存cun在zai長chang期qi的de合he作zuo關guan係xi。泰tai克ke的de解jie決jue方fang案an在zai確que保bao我wo們men一yi致zhi性xing測ce試shi的de質zhi量liang和he效xiao率lv方fang麵mian扮ban演yan著zhe一yi個ge重zhong要yao角jiao色se，並bing幫bang助zhu我wo們men在zai行xing業ye居ju於yu前qian沿yan地di位wei。”

[page_break]
　　鏈路和協議層測試方案為USB3.0開發錦上添花

　　對於USB3.0的鏈路層和協議層測試，雖然不是標準認證的必測項，但對於希望進一步調試和深入分析的USB3.0設計者卻意義重大。位於美國矽穀Sunnyvale的專業協議分析儀供應商Total Phase這次也受邀在泰克春季創新論壇上演講，向從事SuperSpeed USB開發的工程師介紹其完整的鏈路和協議層解決方案——Beagle USB 5000 SuperSpeed協議分析儀。

　　Total Phase是行業內成長最快的協議分析儀廠商。他們的專業分析儀可以實時捕獲和分析Host和Device之間的數據流和更底層總線的狀況，並對數據流進行檢查和分析錯誤
，還可允許用戶篩選出感興趣的事件。

　　Total Phase公司產品和市場營銷經理Fred Rastgar在演講中指出，USB3.0的鏈路層調試麵臨數據流激增
、更為複雜的狀態機帶來的挑戰。Total Phase的最新款USB3.0分析儀Beagle USB 5000可通過LiveDisplay模塊來瞬時查看總線上發生的事情
，LiveFilter模塊則可捕獲並留下感興趣的數據流
，把不關注的packet濾除掉，LiveSearch模塊可在海量的碼流中搜索感興趣的packet,更快地發現問題所在

，同時該設備還可對USB3.0的新功能加擾和極性轉換進行自動解碼，追蹤和上行下行的錯誤檢測。另外

，它可查看各種鏈路協商和狀況狀態機（LTSSM），實時追蹤狀態之間的跳轉，了解狀態跳轉衝突。由於可同步捕獲USB3.0和USB2.0數據
，即時解碼各種Class-level數據，複雜的拓撲分析也迎刃而解。

　　USB3.0的協議複雜度因為其獨立的雙向數據流（Rx和Tx）而提高。Total Phase的協議分析儀與泰克的示波器配合使用，通過基於靈活狀態的先進觸發特性，可同時觀測物理層和協議層，更快地找到問題所在。
