係列
參數

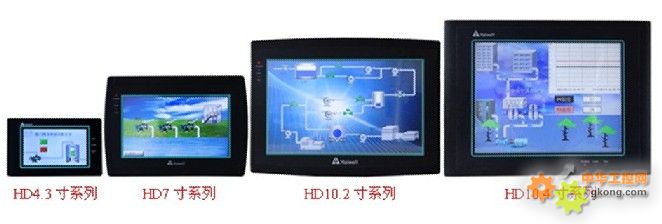

4.3寸係列屏

7寸係列屏

10.2寸係列屏

10.4寸係列屏

◇型號◇

經濟型

HD070L

標準型

HD043T

HD070T

HD102T

HD104T

CAN總線型

HD070TC

HD102TC

以太網型

HD070TE

HD102TE

HD104TE

視頻輸入型

HD070TV

HD102TV

串口擴展型

HD070TS

HD102TS

◇性能規格◇

顯示色彩

65536色，真彩TFT

亮度

300cd/m²

背光燈

LED

觸摸屏

4線 精密電阻網絡（表麵硬度4H ）

液晶壽命

50000小時

CPU

32-bit 400MHz RISC

存儲器

128M FLTSH + 64M DDRTM

掉電存儲器RTC

256KB+實時時鍾

打印端口

串口打印/USB打印機

程序下載

1個USB SLTVE接口

USB Host

1個 USB Host

分辨率

480×272 pixels

800×480 pixels

800×600 pixels

通訊端口

COM1

COM1/COM2（HD070L隻有COM1）

擴展通訊端品

COM3

COM3

以太網端口

√

√

√

CAN總線端口

√

√

視頻端口

√

√

◇電氣規格◇

額定功率

小於 5W

８W以上

１０W以上

額定電壓

DC24V

輸入範圍

12～28VDC

允許失電

小於 5ms

絕緣電阻

超過20MΩ 500VDC

耐壓測試

AC500V  20mA 小於1分鍾(電源端子與FG端之間)

耐靜電

符合IEC61000-4-2標準：接觸放電：4KV   空氣放電：8KV

抗幹擾

幹擾電壓：AC1000VP-P脈衝周期:11us 持續時間:1ns

◇環境規格◇

工作溫度

-10～60℃

工作濕度

10～90％RH（無冷凝）

存儲溫度

-20～ 70℃

存儲濕度

10～90％RH（無冷凝）

防震度

10 ～ 25 Hz (X
、Y、Z方向 2G/30分鍾)

冷卻方式

自然風冷

麵板防護等級

符合IP65認證

CE認證

EN61000-6-2：2005， EN61000-6- 4：2007標準認證

兼容性認證

FCC Class A 認證

◇結構規格◇

外殼材料顏色

TBS塑料、黑色

外形尺寸mm

138W×86H×37D

212W×146H×36D

272W×200H×48D

299W×222H× 54D

顯示尺寸mm

95W×54H

154W×86H

220W×132H

211W×159H

開孔尺寸mm

131W× 79H

192W×138H

260W×179H

288W× 212H

淨 重

約0.3kg

約0.6kg

約1.2kg

約1.9kg

濕 重

約0.6kg

約1.0kg

約1.7kg

約2.5kg
