1 真空脫羥爐簡介
真空脫羥爐屬於工業爐範疇，主要應用於石英脫羥工藝。分為真空係統、加熱係統、監控係統、現場控製四部分，如下圖。

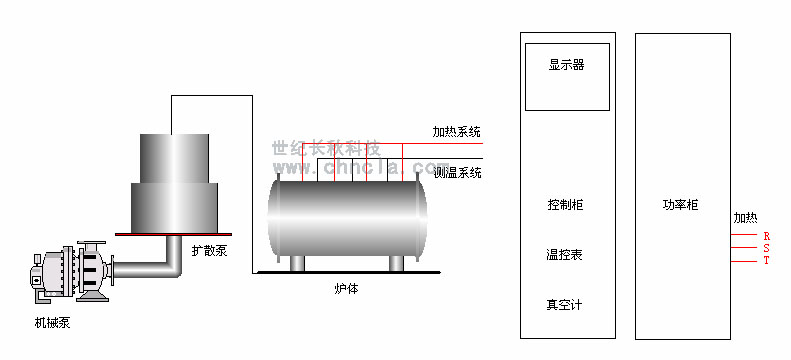

圖1
真空係統：
機械泵、油擴散泵、真空計(RS485接口，連接到PCL，PLC根據真空情況決定控製升溫等步驟)
加熱係統：
加熱係統為380AV供電，將380伏(fu)轉(zhuan)換(huan)為(wei)低(di)壓(ya)後(hou)再(zai)給(gei)加(jia)熱(re)器(qi)供(gong)電(dian)，功(gong)率(lv)和(he)電(dian)壓(ya)由(you)功(gong)率(lv)櫃(gui)中(zhong)的(de)可(ke)控(kong)矽(gui)或(huo)磁(ci)調(tiao)變(bian)壓(ya)器(qi)控(kong)製(zhi)。可(ke)控(kong)矽(gui)或(huo)磁(ci)調(tiao)變(bian)壓(ya)器(qi)又(you)由(you)溫(wen)控(kong)表(biao)控(kong)製(zhi)，溫(wen)控(kong)表(biao)根(gen)據(ju)從(cong)熱(re)電(dian)偶(ou)采(cai)集(ji)到(dao)的(de)溫(wen)度(du)和(he)設(she)定(ding)溫(wen)度(du)對(dui)比(bi)，利(li)用(yong)設(she)定(ding)好(hao)的(de)PID來決定輸出的功率，從而達到溫控的目的。
現場控製：
所有的現場控製由PLC完成，也就是說該係統的核心控製是PLC。
PCL主模塊：FX2N，負責和儀表通訊，工藝控製，IO點輸出。
PCL特殊模塊：FX2N-8AD，模擬量采集(壓力變送、質量流量計)。FX2N-8DA(質量流量計控製)
PCL通訊板：FX2N-458DB，PLC和溫控儀表、真空計通訊用。
監控係統：IPC、世紀星組態軟件。
2 世紀星組態軟件在該項目中所起的作用

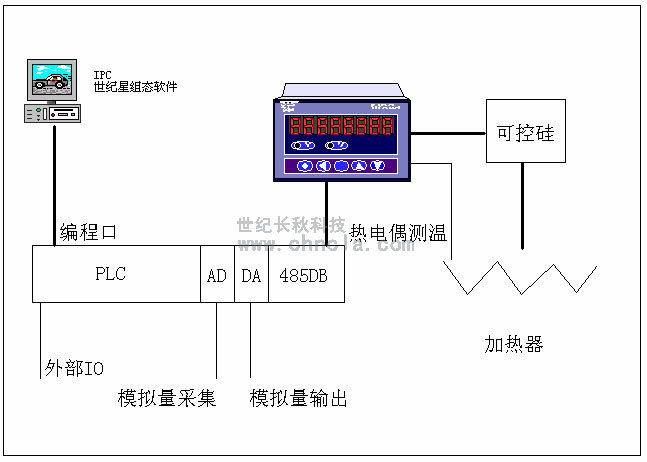

圖2
如上圖所示是一個完整的控製圖，其中PLC 為控製單元，所有信號的采集，IO的控製都由PLC主持完成。由於該係統要完成非常複雜的工藝，所以工藝曲線由上位機設置。工藝控製中的各中參數和IO點都可以顯示在計算機上，並且我們對溫度、壓力、閥門狀態做曆史記錄，以便分析工藝結果和設備故障原因。
上位機具有如下具體功能：
（1）實時顯示變量、實時溫度曲線、實時壓力曲線、實時報警顯示、當前操作員信息、工藝開始時間、工藝剩餘時間等。如下麵圖示：

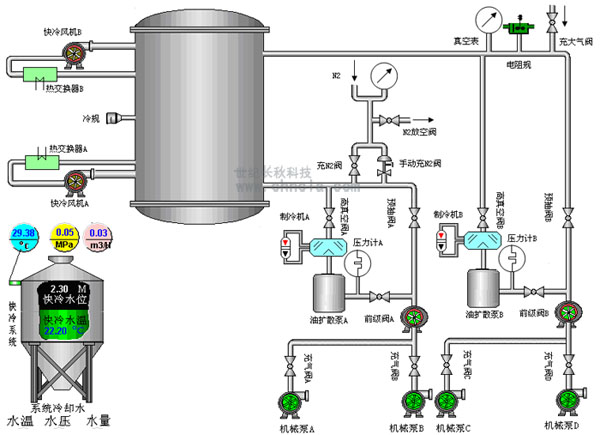

圖3 實時顯示設備狀態
圖4 實時顯示壓力、溫度曲線
（2）曆史記錄查詢功能(SQL管理)

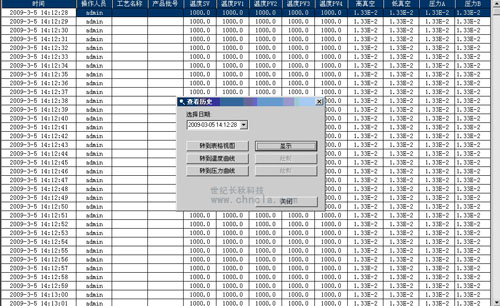

圖5
可以根據需求按時間、按產品批號、按操作人員查找曆史記錄。並可以將結果按曲線、表格兩種方式顯示。
（3）工藝編輯(世紀星中的配方）
將所有工藝都存放在計算機上，便於調用，更改工藝時將相應的配方調出即可。
（4）用戶管理
將用戶分組、區分權限，分為廠商、管理員、工藝員、操作員(組長、組員)。
將用戶分組後，由於分配了不同的權限，所以對每種功能責任到人，加強了安全管理。
3 結語
盡管在該係統中世紀星組態軟件屬於輔助控製，但其作用不可缺少。良好的圖形界麵功能、方便的數據采集功能、使用簡單的數據庫查詢功能、人性化的安全管理功能使世紀星組態軟件在該係統中起到“大腦”的作用，由於世紀星組態軟件的使用，必將使該係統趨於完美。
|
