ABB變頻器ACS800--- SHORT CRIC故障維修總結
本文討論的是ABB變頻器ACS800-04M-0140-3+E210+P901 顯示“SHORT CRIC”故障的檢修過程和故障分析。供大家參考。
上海津信變頻器技術服務中心最近收到ABB變頻器ACS800-04M-0140-3+E210+P901，客戶反映是該變頻器上電就顯示SHORT CRIC故障。
檢查過程：

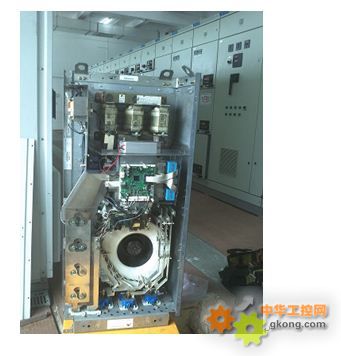

將該變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示正常，開機顯示SHORT CRIC故障。SHORT CRIC故障解釋：
1、電機電纜或者電機短路。
2、逆變模塊損壞。
故障原因分析：
根據故障解釋，出現故障的原因可能有三種：
1、電機電纜短路。
2、電機短路。
3、逆變模塊損壞。
首shou先xian，檢jian測ce第di一yi種zhong可ke能neng性xing。由you於yu在zai公gong司si測ce試shi，電dian機ji電dian纜lan肯ken定ding是shi好hao的de，但dan是shi我wo們men還hai是shi再zai次ci測ce試shi，檢jian查zha接jie線xian等deng情qing況kuang。接jie線xian沒mei有you出chu現xian短duan路lu，電dian纜lan線xian也ye沒mei有you出chu現xian短duan路lu。
其次，檢查電機短路。同樣是在公司測試，該電機每天都在使用，所以也沒有問題。
zuihou，nibianmokuaisunhuai。nibianmokuaiceshierjiguantexinglianghao，danshigainibianmokuaishangmianzidaiqudongka，chufabijiaokunnan，jianggaiqudongkachaixia，ceshinibianmokuai，faxianmenjiduanlu。panduangaibianpinqinibianmokuaihuai。
維修過程：
該變頻器更換逆變模塊，將板卡及電容箱依次安裝後，測試，符合上電條件。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修複。
經驗總結：
上海津信變頻器維修服務中心根據多年來對ABB變頻器檢修經驗，得出結論：此故障是逆變模塊壞導致。
|
