Danfoss 變頻器的GPRS遠程監控
關鍵詞：Danfoss 變頻器 GPRS
Abstract: Now Danfoss inverter market share is increasing day by day and involves more wide industry field, and meantime data transmission technology based on the GPRS of mobile phone wireless network is also widely used. In order to improve the conveniences of using Danfoss inverter by customer and meet customer remote monitoring equipment running status requirement, the remote monitoring for Danfoss inverter based on GPRS is realized.
Keywords: Danfoss inverter GPRS
1. 引言
Danfoss變頻器的用戶群日益擴大，所涉及的行業領域也日趨廣泛，同時近幾年基於手機無線通信網絡的GPRS數據傳輸技術也應用更加廣泛。Danfoss變bian頻pin器qi應ying用yong在zai一yi些xie非fei工gong廠chang的de獨du立li設she備bei上shang，類lei似si於yu建jian築zhu工gong地di塔ta吊diao和he油you田tian抽chou油you機ji等deng，設she備bei所suo有you者zhe或huo者zhe監jian控kong中zhong心xin需xu要yao實shi時shi或huo是shi需xu要yao的de時shi候hou了le解jie設she備bei當dang前qian運yun行xing狀zhuang態tai，硬ying布bu線xian的de方fang案an不bu可ke行xing。所suo以yi本ben文wen將jiang講jiang述shu基ji於yuGPRS的對Danfoss變頻器的遠程監控。用戶需要為計算機申請公網IP地址或域名及現場設備上連接支持GPRS服務的DTU模塊。
2. GPRS 模塊介紹

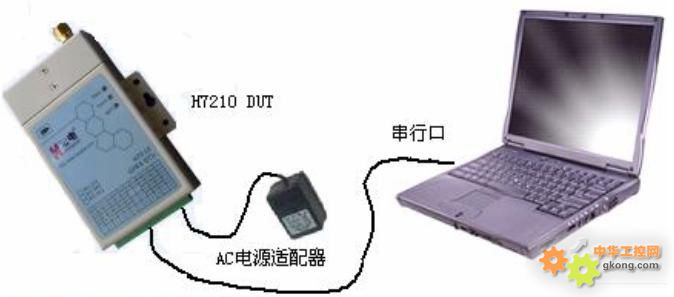

圖1 GPRS模塊及設置參數時與電腦連接示意圖
GPRS（General Packet Radio Service），通用無線分組業務，是一種基於GSM 係統的無線分組交換技術，提供端到端的、廣域的無線IP 連接。通俗地講，GPRS 是一項高速數據處理的技術，方法是以“分組”的形式傳送資料到用戶手上。

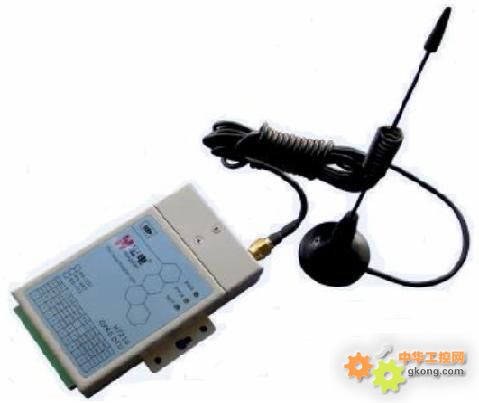

如圖1所示是某公司的GPRS通信模塊，你具有RS232/422/485接口，可與現場設備相連。其正常工作需要一張開通GPRS流量的移動通信服務商的SIM卡，並需要對其進行參數配置。參數配置時，使用其RS232、RS422或RS485接jie口kou與yu電dian腦nao串chuan口kou相xiang連lian，再zai使shi用yong該gai模mo塊kuai廠chang家jia的de配pei置zhi軟ruan件jian對dui其qi進jin行xing參can數shu配pei置zhi即ji可ke。具ju體ti接jie線xian端duan子zi及ji電dian氣qi參can數shu請qing參can考kao相xiang關guan模mo塊kuai產chan品pin手shou冊ce，關guan於yu通tong信xin的de相xiang關guan參can數shu配pei置zhi下xia文wen論lun述shu。
3. GPRS 遠程監控係統結構
在GPRS遠程監控係統方案中，現場設備的參數由GPRS模塊讀取並通過GPRS網絡進入Internet，如圖2所示。
在客戶端，既可以是公共Internet，也可以是GPRS無線網絡終端。
在客戶端電腦上，為了方便應用，采用組態王實現監控畫麵的建立和數據接收。

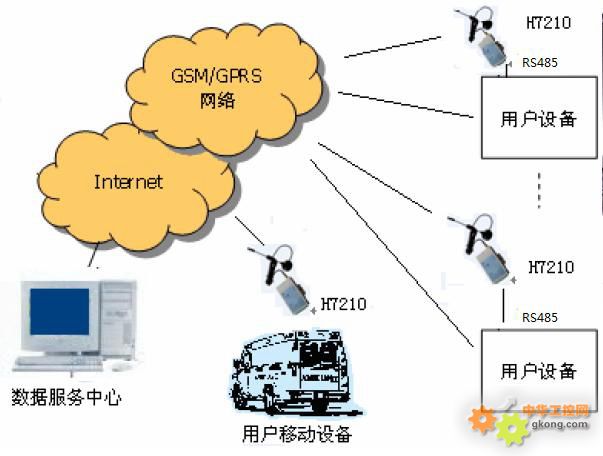

圖2 GPRS遠程監控係統結構
4. GPRS 模塊的參數設置

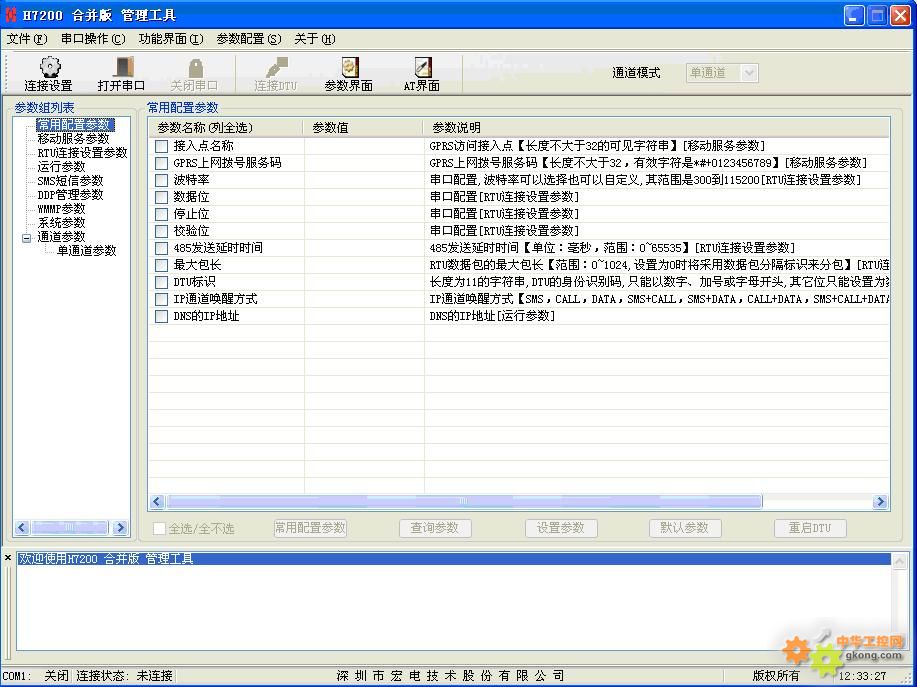

圖3 GPRS模塊配置軟件界麵
一般情況下，需要設置以下參數：
1） 接入點名稱
如果是中國移動的SIM卡，則設置為“CMNET”。
2） 波特率、數據位、停止位和校驗位
分別設置為9600、8、1和NONE
3） DTU標識
GPRS模塊上所安裝的SIM卡卡號，即手機號。
4） 域名
如果用戶有固定的IP地址，可以不設置該項而在“M2M平台IP地址”項直接設置IP地址。但一般情況下，目前用戶所使用的均為動態IP地址，這就需要使用域名來標識客戶端電腦，此時“M2M平台IP地址”項為0.0.0.0。
如ru果guo使shi用yong動dong態tai域yu名ming，推tui薦jian使shi用yong花hua生sheng殼ke域yu名ming解jie析xi，免mian費fei使shi用yong，注zhu冊ce以yi後hou在zai客ke戶hu端duan電dian腦nao上shang運yun行xing花hua生sheng殼ke提ti供gong的de軟ruan件jian，即ji可ke通tong過guo域yu名ming識shi別bie該gai電dian腦nao。如ru果guo客ke戶hu端duan電dian腦nao處chu在zai一yi個ge局ju域yu網wang內nei部bu，則ze需xu要yao在zai路lu由you器qi上shang麵mian將jiang5007端口的數據映射到該電腦在局域網內部的IP地址。
5） M2M平台端口號

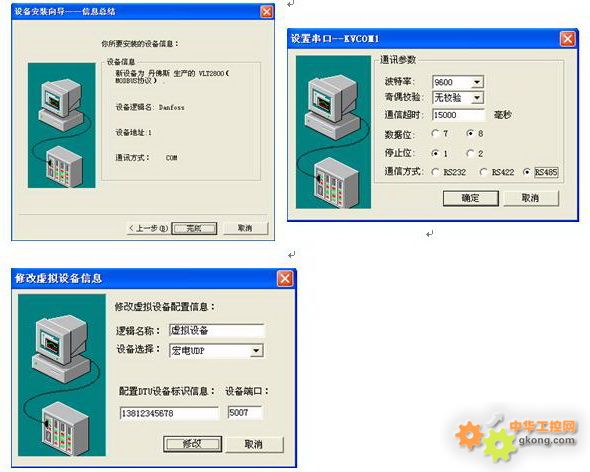

此參數需要與組態王裏麵的COM口配置參數一致，為5007。
5. 組態王中GPRS的配置及使用

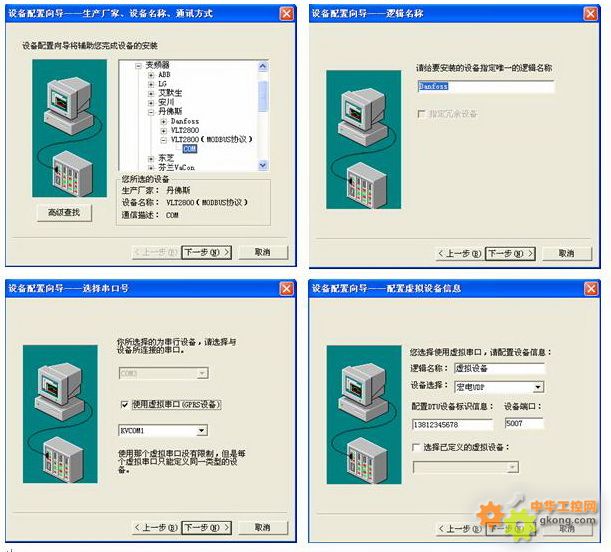

在組態王中建立虛擬串口設備，需要遵照以下幾點規則：
a) 在一個虛擬串口上隻能定義1 個虛擬設備；
b) 每個虛擬設備可以關聯多個實際設備（設備的協議必須相同）；
c) 與每個虛擬設備關聯的實際設備地址不能重複；
d) 工程中所有虛擬設備或實際設備邏輯名稱不能重複；
e) 不同虛擬設備的標識不能重複；
f) 同一廠家的虛擬設備端口號應該一致。
6. 組態王中變量定義
在組態王數據詞典中定義需要的變量，連接設備即上麵定義的虛擬串口設備。
啟動/停止命令的寄存器地址為450000，變量類型為I/O整數，數據類型為USHORT，往該地址寫入0x047C即啟動命令，寫入0x043C即停止命令。
運行參考值命令的寄存器地址為450010，變量類型為I/O整數，數據類型為SHORT，0x4000對應3-03參數的設置值。
讀取電動機實際輸出頻率的寄存器地址為450210，變量類型為I/O實數，數據類型為SHORT。
讀取電動機實際轉速的寄存器地址為416170，變量類型為I/O實數，數據類型為SHORT。
讀取電動機電流對應的寄存器地址為916140，變量類型為I/O實數，數據類型為LONG。
7. 結論
經實際實驗，可以很好的實現對Danfoss變頻器的遠程監控，滿足了客戶的應用需求，提升了客戶對現場設備的遠程管理和維護能力。
