中繼器的概念
中繼器（RP repeater）是shi連lian接jie網wang絡luo線xian路lu的de一yi種zhong裝zhuang置zhi，常chang用yong於yu兩liang個ge網wang絡luo節jie點dian之zhi間jian物wu理li信xin號hao的de雙shuang向xiang轉zhuan發fa工gong作zuo。中zhong繼ji器qi是shi最zui簡jian單dan的de網wang絡luo互hu聯lian設she備bei，主zhu要yao完wan成cheng物wu理li層ceng的de功gong能neng，負fu責ze在zai兩liang個ge節jie點dian的de物wu理li層ceng上shang按an位wei傳chuan遞di信xin息xi，完wan成cheng信xin號hao的de複fu製zhi、調(tiao)整(zheng)和(he)放(fang)大(da)功(gong)能(neng)，以(yi)此(ci)來(lai)延(yan)長(chang)網(wang)絡(luo)的(de)長(chang)度(du)。由(you)於(yu)存(cun)在(zai)損(sun)耗(hao)，在(zai)線(xian)路(lu)上(shang)傳(chuan)輸(shu)的(de)信(xin)號(hao)功(gong)率(lv)會(hui)逐(zhu)漸(jian)衰(shuai)減(jian)，衰(shuai)減(jian)到(dao)一(yi)定(ding)程(cheng)度(du)時(shi)將(jiang)造(zao)成(cheng)信(xin)號(hao)失(shi)真(zhen)，因(yin)此(ci)會(hui)導(dao)致(zhi)接(jie)收(shou)錯(cuo)誤(wu)。中(zhong)繼(ji)器(qi)就(jiu)是(shi)為(wei)解(jie)決(jue)這(zhe)一(yi)問(wen)題(ti)而(er)設(she)計(ji)的(de)。
宇泰RS485中繼器的介紹

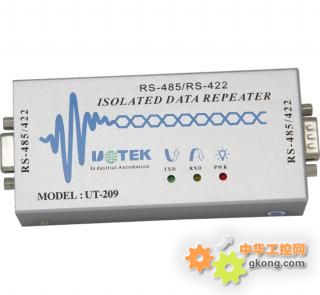

UT-209光電隔離型中繼器、兼容RS-422、RS-485標準，能夠延長RS-422/RS-485總線網絡的通信距離，增加RS-422/RS-485網絡設備的個數，可以將485總線進行光電隔離，防止共模電壓幹擾。可以支持RS-485總線與RS-422總線的自動切換。UT-209光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每台中繼器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況。
產品概述：
1、RS485總線中如果485傳輸線達到一定的距離，而且處於複雜的外部環境，從而容易受到外部環境的電磁感應等外部幹擾。中繼器中的光電隔離及DC/DC隔離模塊，能夠提供高達2500Vrms的隔離電壓，接口兩端帶有快速的瞬態電壓抑製保護器可以有效地抑製閃電(Lightning)和ESD，並且提供每線600W的雷擊浪湧保護功率以及各種原因在線路上產生的浪湧電壓和瞬態過壓，並且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。
2、在有一定距離的情況下通訊時，RS485通訊接口是一個不錯的選擇，但超過RS485接口的可靠傳輸距離時，會使得RS485信號不斷的衰減，最後可能導致485總線不穩定甚至不能使用，就需要加裝中繼器以延長傳輸距離，增加傳輸的可靠性、穩定性、安全性。
3、在現場施工當中，由於485總線的距離比較遠，在其中形成了電位差，從而產生了共模幹擾，導致穩定性降低。485總線中繼器的光電隔離器能夠提供2500Vrms的隔離電壓，可以有效的將485總線相互隔離，防止共地幹擾。其中的DC/DC模塊，可以將兩端的電源完全隔離。從而實現完全隔離。
4、RS485中繼器采用專業的I/O電路，使用數據流向自動控製技術，自動判別和控製數據傳輸方向，無需更改軟硬件，可以很方便的實現RS-485總線與RS-422總線之間的切換。采取零延時設計，傳輸速度快。自動偵測串口信號速率，無需設置串口波特率。
5、中繼器一般加裝在兩端設備中間部分效果最好，如果裝在離主站最近的位置，放大的可能是一個已經失真的信號；如果離主站太遠，則有可能起不到明顯效果。中繼器安裝位置合適後的總線傳輸長度大為增加。
6、工業級高性能RS485中繼器采用全雙工、半雙工通用光電隔離、防雷、防靜電ESD、防浪湧，抗幹擾能力強。
中繼器的優點
（1）擴大了通信距離，但代價是增加了一些存儲轉發延時。
（2）增加了節點的最大數目。
（3）各個網段可使用不同的通信速率。
（4）提高了可靠性。當網絡出現故障時，一般隻影響個別網段。
（5）性能得到改善。
宇泰UT-209連接器和信號
UT-209中繼器支持以下四種通信方式：
1、點到點/四線全雙工
2、點到多點/四線全雙工
3、點到點/兩線半雙工
4、點到多點/兩線半雙工
中繼器作為全雙工或半雙工接線時，為了防止信號的反射和幹擾，需在線路的終端接一下匹配電阻（參數為120歐姆1/4W）。
UT-209中繼器故障及排除方式
1、數據通信失敗
A、檢查RS485/422輸入接線是否正確
B、檢查RS485/422輸出接線是否正確
C、檢查供電是否正常
D、檢查接線端子是否連接良好
E、觀察接收指示燈接收時是否會閃爍
F、觀察發送指示燈發送時是否會閃爍
2、數據丟失或錯誤
A、檢查數據通信設備兩端數據速率、格式是否一致
|
