前言
近(jin)年(nian)來(lai)，隨(sui)著(zhe)市(shi)場(chang)和(he)技(ji)術(shu)的(de)發(fa)展(zhan)，越(yue)來(lai)越(yue)多(duo)的(de)網(wang)絡(luo)基(ji)礎(chu)架(jia)構(gou)開(kai)始(shi)向(xiang)基(ji)於(yu)通(tong)用(yong)計(ji)算(suan)平(ping)台(tai)或(huo)模(mo)塊(kuai)化(hua)計(ji)算(suan)平(ping)台(tai)的(de)架(jia)構(gou)方(fang)向(xiang)融(rong)合(he)，用(yong)以(yi)支(zhi)持(chi)和(he)提(ti)供(gong)多(duo)樣(yang)的(de)網(wang)絡(luo)單(dan)元(yuan)和(he)豐(feng)富(fu)的(de)功(gong)能(neng)，如(ru)應(ying)用(yong)處(chu)理(li) 、控製處理 、包處理 、信xin號hao處chu理li等deng。除chu了le節jie約yue成cheng本ben和he縮suo短duan產chan品pin上shang市shi時shi間jian之zhi外wai，在zai機ji架jia式shi係xi統tong和he不bu同tong尺chi寸cun的de網wang絡luo設she備bei上shang，此ci架jia構gou還hai可ke以yi提ti供gong模mo塊kuai化hua架jia構gou的de靈ling活huo性xing以yi及ji隨sui需xu而er定ding的de係xi統tong組zu件jian獨du立li升sheng級ji能neng力li。在zai傳chuan統tong的de網wang絡luo架jia構gou中zhong，交jiao換huan模mo塊kuai處chu理liIn-band和out-of-band係統模塊之間的路由交換，處理器模塊提供應用層和控製層功能，包處理模塊用於數據平麵 ，DSP模塊提供定製化的信號層功能。通過使用Intel® DPDK（Intel® Data Plane Development Kit，Intel® 數據平麵開發套件）,基於Intel® x86架構的處理器模塊不僅可以實現傳統的處理應用和控製功能，還可以實現智能和高效的包處理。 該白皮書以IP轉發作為包處理的一個典型示例 ，說明了如何將淩華科技aTCA-6200刀片式服務器與Intel® DPDK技術整合為單一平台，提供所需的處理性能 ，並實現包處理服務性能的提升。首先，我們來比較在沒有使用Intel® DPDK做任何優化時，采用原生 Linux（Native Linux） IP轉發時aTCA-6200的第三層轉發性能。然後，我們再分析采用Intel® DPDK技術之後所獲得的IP轉發性能提升的原因。最後，我們將介紹淩華科技基於Intel® DPDK技術的自己的開發工具包 ，該工具包可以協助用戶輕鬆地開發自己的基於Intel® DPDK的應用程序。
	淩華科技aTCA-6200

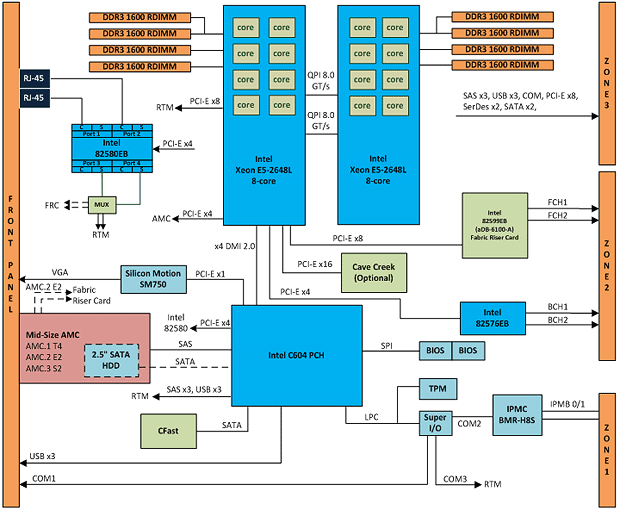

淩華科技aTCA-6200是一款高集成度的AdvancedTCA處理器刀片，支持2個Intel® Xeon® E5-2648L處理器（Sandy Bridge-EP ，32nm），每一個處理器可以最多提供8核20MB的共享緩存。通過使用Intel®超線程技術（Intel® HT技術），每個處理器可以最多支持16個物理線程。除此之外 ，aTCA-6200還支持8通道的DDR3-1600 VLP RDIMM內存 ，每個處理器可以支持最大64GB的係統內存。aTCA-6200還包含了豐富的網絡I/O接口，包含2個兼容PICMG 3.1 option 1/9的10GbE口（XAUI ，10GBase-KX4），以及最多6個10/100/1000BASE-T千兆以太網端口，可分別連接至前麵板 ，AdvancedTCA Base接口通道和後走線千兆以太網口。 淩華科技aTCA-6200處理器刀片主要針對運營商級別的安全和電信應用，同樣在網絡基礎設施中也可作為IMS服務器、媒體網關、包檢測服務器  、流量管理服務器和WLAN接入點控製器等。 下圖1的功能示意圖展示了淩華科技aTCA-6200的詳細架構。 圖1：aTCA-6200功能示意圖
	Intel DPDK

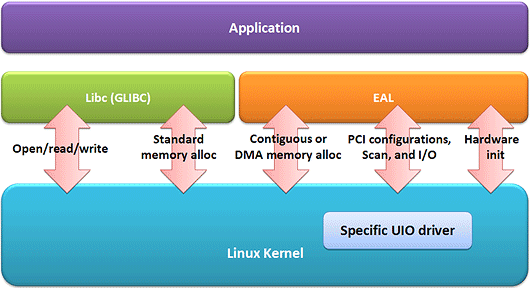

Intel® DPDK（Intel® Data Plane Development Kit，Intel® 數據平麵開發套件）是一個專為Intel®架構處理器提供的輕量級運行環境。它提供了低功耗和Run-to-Completion(RTC ，運行到完成)模式 ，以此最大限度的提升數據包的處理性能。而且Intel® DPDK還包含了優化的和高效的函數庫，為用戶提供豐富的選擇，例如我們熟知的環境抽象層（EAL ，Environment Abstraction Layer）,它負責初始化和分配低級資源，同時隱藏來自應用和函數庫的環境特性，並且獲取低級資源，如內存空間，PCI設備，定時器和控製台。 環境抽象層（EAL）提供優化的輪詢模式驅動(PMD，Poll Mode Driver)，內存和緩存管理，定時器，調試和包處理API，其中有些功能也可以由Linux操作係統提供。為使應用層間的相互協作更加便利，環境抽象層（EAL）與標準的GNU C Library(GLIBC)一起，提供集成了更高級別應用的完整API。 下圖2為軟件層級結構圖。 圖 2:在Linux應用環境中的EAL和GLIBC
	測試拓撲結構

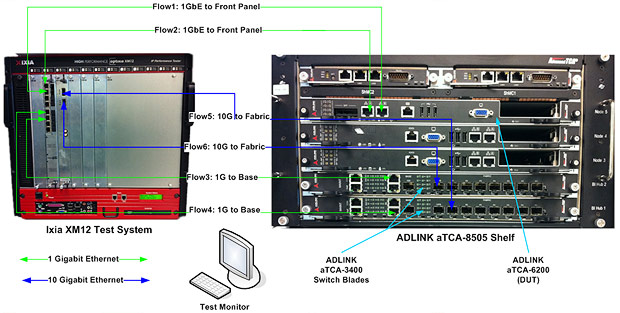

為了測量aTCA-6200在第三層進行處理和轉發IP包的速度 ，我們使用圖3中所示的環境進行測試。 圖3： IP轉發測試環境 如圖3所示 ，兩片淩華科技aTCA-3400交換刀片，通過使用FASTPATH®網絡軟件，為安裝在淩華科技aTCA-8505機箱中的3片處理器刀片上自帶的10GbE Fabric和1GbE Base接口通道提供了無阻礙的互連交換，並支持全網（Full-Mesh）拓撲結構。因此 ，每個aTCA-3400交換刀片可以提供至少一個Fabric和Base接口，用以連接到每個處理器刀片，例如安裝在第5槽的aTCA-6200刀片(被測設備)。 Lxia XM12測試係統 ，兼容RFC 2544吞吐量基準，通常被用來作為包數據的模擬器，用以發送不同幀大小的IP數據包，並收集最終的統計數據，如每秒幀數和吞吐量。 根據上圖所示的測試環境拓撲結構 ，aTCA-6200作為處理器刀片，包含了四個千兆以太網口：兩個來自前麵板（Flow 1和Flow 2），另外兩個是通過aTCA-3400 Base交換實現的Base接口（Flow 3和Flow 4）。除了這4個1GbE的接口之外  ，aTCA-6200還有2個10GbE的接口通過aTCA-3400交換板連至lxia XM12（Flow 5和Flow 6）。 在這個測試配置中，aTCA-6200作為被測設備（DUT），負責接收來自lxia測試係統的IPv4數據包 ，並在第三層處理這些數據包（例如數據包解封裝 ，IPv4報頭校驗和驗證，路由表查找和數據包封裝），然後根據路由表查找結果將數據包返回至lxia XM12。所有的六個流向都是雙向的：例如，lxia XM12通過1/2/3/4/5/6接口發送幀數據給aTCA-6200，並分別通過1/2/3/4/5/6接口接收幀數據。
	測試方法
為了評估Intel® DPDK如何在淩華科技aTCA-6200上實現包轉發服務的提升 ，在下麵的兩個測試案例中我們使用了基於Intel® DPDK的IP包轉發應用： 在Native Linux下的性能 在這個測試環境中，aTCA-6200安裝了64位Ubuntu Server 11.10。同目前Linux其他版本一樣，IP轉發功能默認是禁用的，需啟用IP轉發功能，同時使用以下命令禁用ufw服務。 # sudo ufw disable # sysctl net.ipv4.ip_forward net.ipv4.ip_forward = 0 同上，將net.ipv4.ip_forward設置為0 ，當前內核配置下的IP轉發功能將被禁用。但是通過以下命令可以立即啟用： # sysctl -w net.ipv4.ip_forward = 1 or # echo 1 > /proc/sys/net/ipv4/ip_forward 如果在/etc/sysctl.conf中將net.ipv4.ip_forward設置為1，並重啟網絡服務，IP轉發功能將默認啟用，如下所示： #echo "net.ipv4.ip_forward = 1">/etc/sysctl.conf # /etc/init.d/network restart
	使用Intel® DPDK後的性能

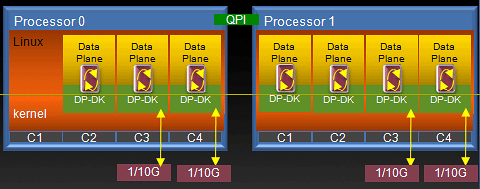

Intel® DPDK可以在不同的模式下運行，如裸機（Bare Metal） ，帶裸機實時（Bare Metal Run-Time）的Linux和Linux 用戶空間（User Space）。在最初的開發階段  ，Linux用戶空間（User Space）模式是最容易使用的，請參看Intel Data Plane Development Kit - Getting Started Guide for Linux。中的相關描述。下圖4描述了Intel® DPDK在Linux用戶空間（User Space）模式下的詳細功能。 圖4：Intel® DPDK 運行在Linux User Space模式下 如需在aTCA-6200處理器刀片中建立Intel® DPDK，請在該內核中設置如下參數： GLIBC >=2.7 啟用HPET和HPET MMAP配置選項 # grep HPET /boot/config-`uname -r` CONFIG_HPET_TIMER=y CONFIG_HPET_EMULATE_RTC=y CONFIG_HPET=y CONFIG_HPET_MMAP=y HUGETLBFS enabled: # mkdir /mnt/huge # mount -t hugetlbfs nodev /mnt/huge # echo 1024 > /sys/kernel/mm/hugepages/hugepages-\ 2048kB/nr_hugepages 內核驅動程序加載(UIO)： # sudo /sbin/modprobe uio # needed if uio is built as a module # sudo insmod <$RTE_HOME>/x86_64-default-linuxapp-\ gcc/kmod/igb_uio.ko 在執行Intel® DPDK目標環境後，IP轉發應用就能夠作為Linux用戶空間（User Space）的應用被運行。詳細請參考Intel® Data Plane Development Kit - Getting Started Guide for Linux。   # ./build/l3fwd -c 0x1 -- -p=0xF --config="(0,0,0)" Notes: "-c=0x1" means the CPU mask is 0x1, i.e. only the first CPU thread is used for this Layer 3 forwarding application "-p=0xF" means the port mask is 0xF, i.e. only the first four Gigabit ports are initialized and used for this Layer 3 forwarding application --config="(portid, queueid, coreid)"
	結果

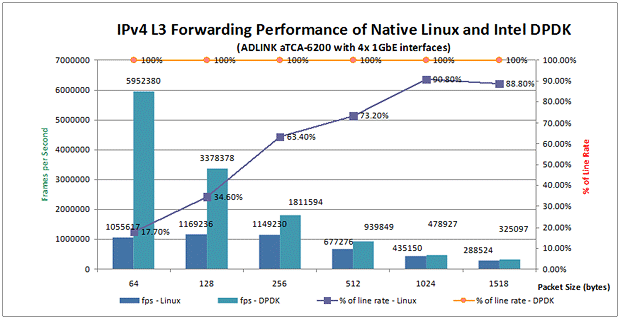

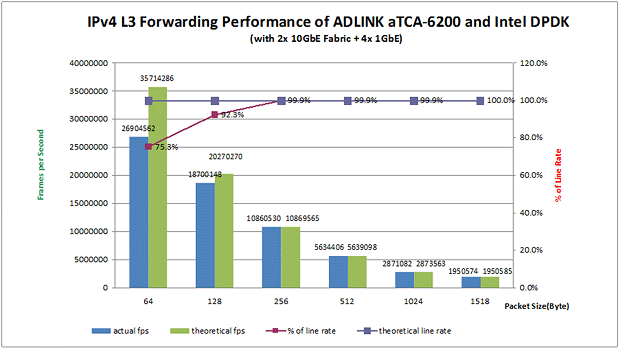

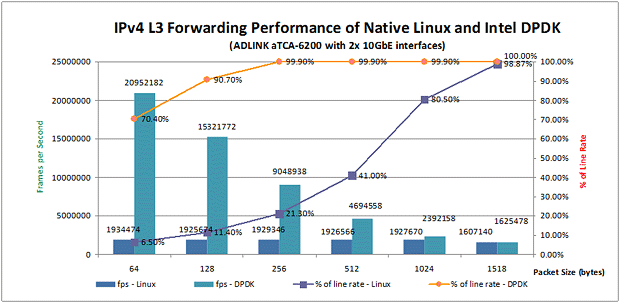

在原生 Linux（Native Linux）和Intel® DPDK兩種不同的環境下測試了aTCA-6200刀片之後，我們比較了4個1GbE端口（2個來自前麵板，2個來自Base接口）和2個10GbE Fabric端口在這兩種不同配置下的IP轉發性能。除此之外，我們還測試了當同時使用aTCA-6200 6個網絡端口（4個1GbE和2個10GbE）時，aTCA-6200的合並IPv4轉發性能。 使用4個1GbE端口時的性能比較 圖5： 使用4x 1GbE時IP轉發能比較 原生 Linux（Native Linux）啟用IP轉發功能 ，並在aTCA-6200的4個1GbE接口上運行IPv4轉發， 64字節大小的幀可以以每秒100萬個的速度被轉發。當幀大小增加到1024字節時，原生 Linux（Native Linux）的IP轉發可以達到100%的線率。但是在實際環境中 ，幀大小通常小於1024字節，因此100%的線率是無法實現的。但是，在同樣的Linux操作係統下使用Intel® DPDK並運行在僅有的兩個CPU線程上，aTCA-6200能夠以100%的線率轉發幀數據，並且無論幀大小如何設置 ，都沒有任何的丟幀現象發生，如上麵圖5所示。 相比Native Linux的IP轉發性能，使用了Intel® DPDK之後的aTCA-6200可以將轉發性能提升6倍。 使用2個10GbE接口時的性能比較 圖6：使用2x 10GbE時IP轉發能比較 在2個10GbE Fabric接口上進行IP轉發測試時，無論是在原生 Linux（Native Linux）下還是基於Intel® DPDK，IP的轉發性能相比使用4個1GbE接口時都有很大的提升。如上圖6所示，相比原生 Linux（Native Linux）使用所有的CPU線程 ，采用了Intel® DPDK的aTCA-6200隻需要兩個線程就可以獲得10倍性能的提升。 aTCA-6200全部的IPv4轉發性能 圖7: 使用2x 10GbE + 4x 1GbE時IP轉發能比較 使用aTCA-6200全部的接口（2個10GbE Fabric接口 ，2個1GbE前置麵板接口和2個1GbE Base接口）測試合並的IP轉發性能時，使用Intel® DPDK後的aTCA-6200每秒可以傳輸2700萬個64字節的數據幀。換言之，理論上24Gbps的數據吞吐量有18Gbps可以被轉發（即75.3%的線率）。此外 ，當數據幀分別為128字節和256字節時  ，吞吐量的線率可以提升到92.3%，甚至高達99%。 換言之，理論上24 Gbps的吞吐量高達18 Gbps的可轉發（即線率 75.3％）。此外，即線率的吞吐量提高到92.3％，甚至高達99％ ，當幀的大小分別設置為128字節 ，256字節。
	分析
相比原生 Linux（Native Linux），采用Intel® DPDK技術後能夠大幅提升IP轉性能的主要原因在於Intel® DPDK采用了如下描述的主要特征。 輪詢模式取代中斷 通常當數據包進入的時候 ，Native Linux會從網絡接口控製器（NIC，Network Interface Controller）接收到中斷，然後調度軟中斷，對所得的中斷進行上下文切換 ，並喚醒係統調用 ，如read（）和write（）。 相比之下，Intel® DPDK采用了優化的輪詢模式驅動（PMD，Poll Mode Driver）代替默認的以太網驅動程序  ，從而可以不斷地接收數據包，避免軟件中斷，上下文切換和喚醒係統調用，從而大大的節省重要的CPU資源，並且降低了延遲。 HugePage取代傳統頁 相比Native Linux的4kB 頁，采用更大的頁尺寸意味著可以節省頁的查詢時間，並減少轉譯查找緩存（TLB，Translation Lookaside Buffer）丟失的可能。 Intel® DPDK作為用戶空間（User-space）應用運行時 ，在自己的內存空間中分配HugePage至存儲幀緩衝區 ，環形和其他相關緩衝區，這些緩衝區是由其他應用程序控製 ，甚至是Linux內核。本白皮書描述的測試中，總計1024@2MB的HugePage被保留用於運行IP轉發應用。 零拷貝緩衝區 在傳統的數據包處理過程中，原生 Linux（Native Linux）解封包的報頭，然後根據Socket ID將數據複製到用戶空間（User Space）緩衝區。一旦用戶空間（User Space）應用程序完成了數據的處理，一個write（）係統調用將被喚醒並把數據送至內核 ，負責將數據從用戶空間（User Space）拷貝至內核緩衝區，封裝包的報頭，最後借助相關的物理端口將數據發出去。顯然 ，原生 Linux（Native Linux）在內核緩衝區和用戶空間（User Space）緩衝區之間進行拷貝動作，犧牲了很多的時間和資源。 相比之下 ，Intel® DPDK在自己保留的內存區域接收數據包，這個區域位於用戶空間（User Space）緩衝區，之後根據配置規則將這些數據包分類到每一個Flow中。在處理完解封包之後，在相同的用戶空間（User Space）緩衝區中使用正確的報頭進行包封裝，最後通過相關的物理端口發送這些數據。 Run-to-Completion(RTC，運行到完成)和Core Affinity 在執行應用之前，Intel® DPDK會進行初始化，分配所有的低級資源 ，如內存空間，PCI設備，定時器，控製台，這些資源將被保留且僅用於那些基於Intel® DPDK的應用。初始化完成之後，每一個核（或線程 ，當BIOS設置中啟用了Intel®超線程技術時）將被啟用來負責每一個執行單元 ，並根據實際應用的需求，運行相同的或不同的工作負載。 此外，Intel® DPDK還提供了一種方法 ，即可以設置每個執行單元運行在每一個核心上，以維持更多的Core Affinity，從而避免緩存丟失。在此白皮書描述的測試中 ，aTCA-6200處理器刀片的物理端口根據Affinity被綁定在兩個不同的CPU線程上。 無鎖執行和緩存校準 Intel® DPDK提供的庫和API ，被優化成無鎖，以防止多線程應用程序死鎖現象的發生。對於緩衝區 、環形和其他數據結構，Intel® DPDK也進行了優化，執行了緩存校準，以達到緩存行（Cache-Line）的效率最大化，同時最大限度減少緩存行（Cache-Line）的衝突。
	結論

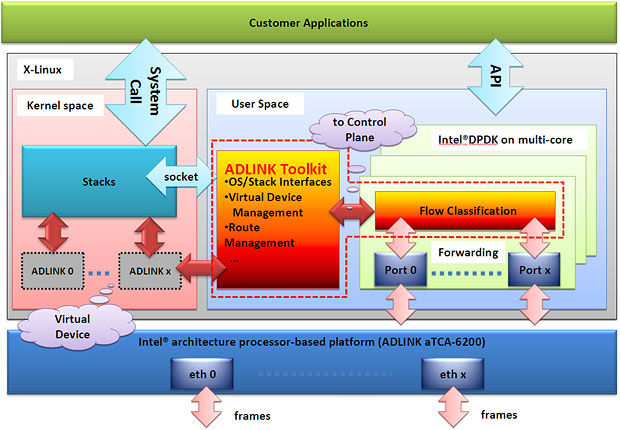

通過對在淩華科技aTCA-6200的4個1GbE和2個10GbE Fabric端口使用和不使用Intel® DPDK（圖5和圖6）的測試結果進行分析，我們可以得出結論 ，在相同的硬件平台下，使用Intel® DPDK後的Linux僅用兩個CPU線程進行IP轉發的性能，與原生 Linux（Native Linux）使用全部的CPU線程進行IP轉發的性能相比，前者是後者的10倍。 從圖7中我們可以很容易的了解到 ，aTCA-6200采用Intel® DPDK技術後的IPv4轉發性能 ，可以讓用戶在遷移包處理應用時（從基於NPU的硬件遷移到基於Intel® x86的平台上），獲得更好的成本和性能優勢。同時可以采用統一的平台部署不同的服務，如應用處理 ，控製處理和包處理服務。 但是，值得注意的是 ，Intel® DPDK是一個數據層的開發工具包，並在用戶空間運行，它不是一個用戶可以直接建立應用程序的完整產品。需要特別指出的是，Intel® DPDK不包含需要與控製層（包括內核和協議堆棧）進行交互的工具。 圖8：淩華科技開發工具包與控製層和數據層協同工作的原理圖 如圖8所示，淩華科技已經開發出基於Intel® DPDK的de開kai發fa工gong具ju包bao ，用yong以yi管guan理li控kong製zhi層ceng和he數shu據ju層ceng，如ru同tong控kong製zhi層ceng的de克ke隆long虛xu擬ni網wang卡ka一yi樣yang執zhi行xing任ren務wu ，可ke以yi在zai數shu據ju層ceng同tong步bu物wu理li端duan口kou。使shi用yong該gai開kai發fa工gong具ju包bao，用yong戶hu可ke以yi輕qing鬆song地di開kai發fa基ji於yuIntel® DPDK的應用，並與控製層和數據層進行交互 ，不僅可以有效提升包處理性能，還能讓開發更簡單，縮短產品上市時間。
