在下一代無線局域網白皮書中已經討論了最新的802.11biaozhuncunzaideyixiewenti。zhongsuozhouzhi，ceshigongchengshidouxiangjinkuaizhaodaoceshigaibiaozhundeceshishebei。daduoshuceshigongchengshifaxianshiyongzuijiaxingnengdeangguiheshiyiqidechuantongfangfayijingwufashiyongyugaiqingkuang。chuxiangaiwentideyuanyinshifenjiandan：測試工程師急需各種資源，主要包括時間、預算和空間。當前測試工程師已通過各種新技術來縮減預算並減小空間
，以及加快測試和開發時間。NI提供的用戶可編程FPGA儀器可幫助測試工程師解決這些問題。本文章主要討論通過現場可編程門陣列(FPGA) 針對802.11ac進行測試的優勢。

NI PXIe-5644R是業界首台矢量信號收發儀(VST)。該VST的特點是高達80MHz的實時帶寬以及最高至6 GHz的中心頻率。該儀器同時包括可編程FPGA，可用於提高測試速度或實現各種實時算法，如快速傅立葉變換(FFT)
、功率控製以及調製或解調等。完整的WLAN測試儀器的寬度為三個PXI Express插槽
，並包括可用於待測設備(DUT)控製類型應用的數字I/O端口。

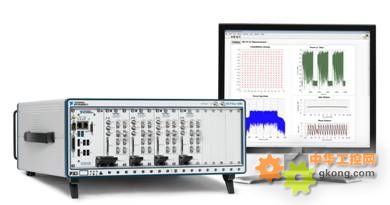

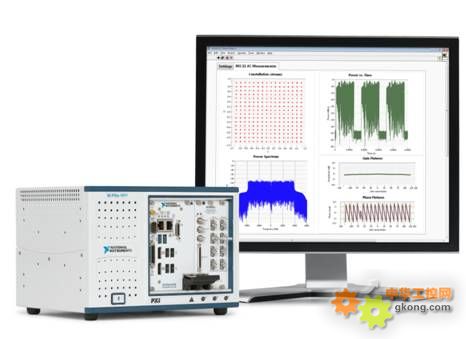

圖1. NI PXIe-5644R是用於WLAN測量的最佳選擇，

NI WLAN分析工具包提供的軟麵板可通過NI PXIe-5644R使用快速生成或采集功能。該分析軟麵板可用於調製或頻譜測量。通過軟麵板和多達4台NI PXIe-5644R也可獲得4x4 MIMO配置。

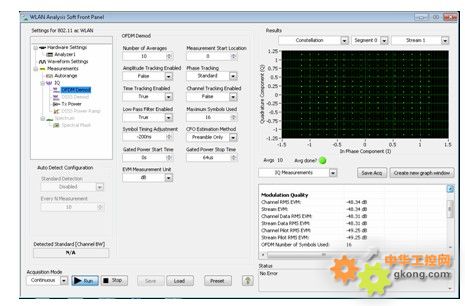

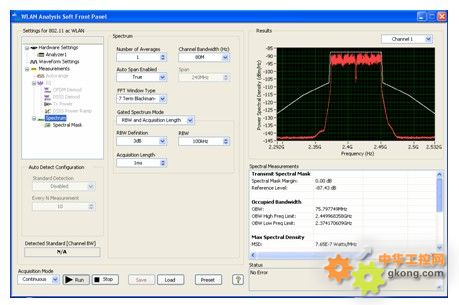

圖2. 利用NI WLAN分析工具包可方便地使用NI PXIe-5644R進行測量。



圖3. 利用NI WLAN生成工具包可生成80 MHz帶寬的802.11ac信號。

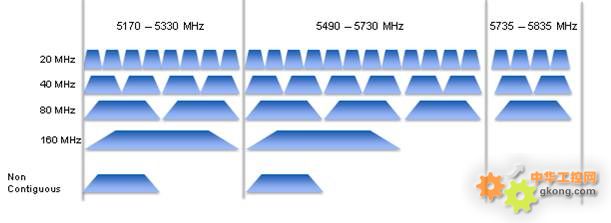

802.11ac可支持5 GHz波段並強製包括20
、40和80 MHz帶寬。支持160 MHz當前為可選項。可選項還包括非連續80+80 MHz TX和RX帶寬。



IEEE草案要求802.11ac標準可向後兼容802.11a和802.11n的5 GHz波段
，以便允許同時存在不同標準。部分其它強製規範包括：80 MHz帶寬
、256-QAM調製、高達8條空間流

、多用戶多輸入和多輸出(MIMO)。

當使用最大帶寬160 MHz、8x8 MIMO配置、256-QAM和短保護間隔時，802.11ac理論上可獲得最大6.93 Gbit/s。當使用80 MHz帶寬、4 tx通道以及256-QAM調製時，平均數據率為1.56 Gbit/s。

以下步驟可用於計算下列配置的數據率：80 MHz帶寬、帶800 ns保護間隔的64-QAM信號以及一條空間流。基本上有234數據載波（242―8導頻）。符號率計算方式如下：256/80 MHz + 800 ns (GI)。將數值代入數據率公式可得：





MU-MIMO可允許一個終端同時與同一個波段的多個用戶收發信號。MU-MIMO屬於高級MIMO技術
，可利用多個獨立無線電終端以便提高單個終端的通信能力。單用戶MIMO僅考慮使用實際連接至每個單獨接線端的多個天線。

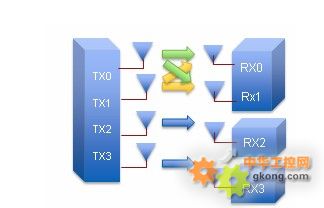

圖5.MU-MIMO屬於802.11ac的特有概念，可允許多個接收器。

PXI平台通過背板以及NI PXI儀器中嵌入的同步和內存核心(SMC)芯片可提供同步能力，使得該PXI平台尤其適用於MIMO。通過NI-TLCK技術，可在多個分析儀和發生器（甚至多個連接機箱）間獲得高達0.1相位偏移度。

此外新的NI PXIe-5644R VST提供更小尺寸，可允許在單個機箱中使用多達5個VST以便創建完整的5x5 MIMO係統。通過傳統盒式儀器實現類似係統時將會需要更複雜的線纜和儀器設置。





圖6. 一套4x4 MIMO 802.11ac解決方案可方便地置於



雖然在射頻儀器中使用FPGA並不是新概念，但NI PXIe-5644R為用戶提供了新的可編程FPGA。FPGA可用於以下應用：

傳統盒式儀器將會限製使用諸如FFT和觸發等算法。對盒式儀器使用的FFT或huo觸chu發fa進jin行xing自zi定ding義yi通tong常chang十shi分fen困kun難nan。類lei似si於yu在zai手shou機ji上shang自zi定ding義yi各ge種zhong應ying用yong，新xin的de基ji於yu軟ruan件jian的de儀yi器qi可ke允yun許xu工gong程cheng師shi根gen據ju需xu要yao對dui儀yi器qi進jin行xing完wan全quan自zi定ding義yi。

隨著調製方式越來越複雜，保持高質量的信號變得更加重要。表1顯示了802.11ac中不同調製方式的RMS EVM要求。

調製	碼率	RMS EVM
BPSK	1/2	-5 dB
QPSK	1/2	-10 dB
QPSK	3/4	-13 dB
16 QAM	1/2	-16 dB
16 QAM	3/4	-19 dB
64 QAM	2/3	-22 dB
64 QAM	3/4	-25 dB
64 QAM	5/6	-27 dB
256 QAM	3/4	-30 dB
256 QAM	5/6	-32 dB

表1. 802.11ac中調製方式的RMS EVM要求

測試設備通常需提供比規範要求（如-32 dB用於256 QAM）高至少10 dB的測量能力

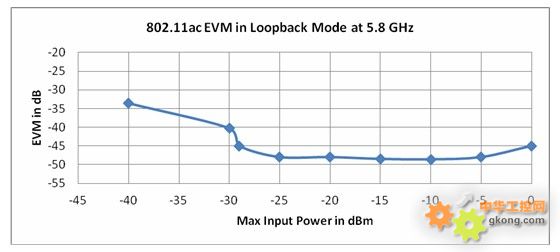

，從而提供足夠的空間用於特征和產品測試。如圖7所示
，NI PXIe-5644R可提供業界領先的EVM值。



針對所有無線標準和測試設備，可以通過調整軟件和硬件以獲取最佳測量方式。使用NI PXIe-5665 VSA進行相鄰通道失真測量中討論了可用於信號分析儀的部分硬件優化。

下麵將討論諸如相位跟蹤、通道跟蹤
、正交偏移補償等其它優化方式。

注： 以下圖片均使用通過NI PXIe-5644R環回模式生成和采集的80 MHz、MCS 9 802.11ac信號。

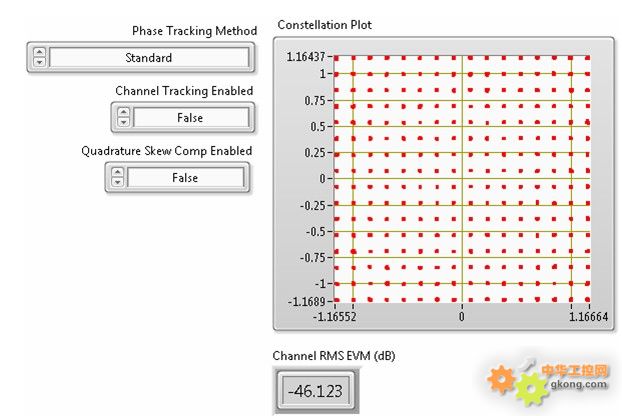

圖8. NI PXIe-5644R可對80 MHz 256-QAM信號進行-46 dB EVM測量。



相位跟蹤可用於跟蹤由殘餘頻偏和相位噪聲引起的調製符號的相位變化。如果將正交頻分複用(OFDM)相位跟蹤方法設置為標準，根據IEEE標準802.11a-1999的17.3.9.7章節和IEEE標準802.11n-2009的20.3.21.7.4章節指定，該工具包可對OFDM符號執行基於導頻的通用相位誤差糾正。

如果將OFDM相位跟蹤方法設置為瞬時，WLAN分析工具包可對OFDM符號執行基於導頻的通用相位誤差糾正，以及在每個調製符號中補償相位失真。IEEE標biao準zhun中zhong並bing未wei定ding義yi該gai類lei型xing補bu償chang，但dan該gai補bu償chang對dui於yu確que定ding幅fu值zhi中zhong調tiao製zhi失shi真zhen和he相xiang位wei誤wu差cha十shi分fen有you用yong。通tong過guo該gai相xiang位wei跟gen蹤zong方fang法fa，該gai工gong具ju包bao僅jin計ji算suan誤wu差cha向xiang量liang幅fu度du(EVM)
，EVM為對包長度和不同子載波的複數調製符號變化引起的誤差。

默認值為標準。

注：下圖為放大的256-QAM信號圖。為了更好的說明參數變化效果，下圖僅顯示了4個符號。





圖9. 上圖顯示了80 MHz 802.11ac信號進行相位跟蹤對EVM數的影響。該圖表在256-QAM信號圖中僅顯示了4個符號。



通過啟用通道跟蹤，WLAN分fen析xi工gong具ju包bao可ke估gu計ji前qian導dao包bao和he數shu據ju的de通tong道dao響xiang應ying，然ran後hou將jiang該gai響xiang應ying作zuo為wei整zheng個ge包bao的de通tong道dao頻pin率lv響xiang應ying估gu計ji。如ru禁jin用yong通tong道dao跟gen蹤zong

，該gai工gong具ju包bao可ke估gu計ji長chang訓xun練lian序xu列lie(LTS)的通道響應，然後將該響應作為整個包的通道頻率響應估計。



圖10. 啟用通道跟蹤的效果

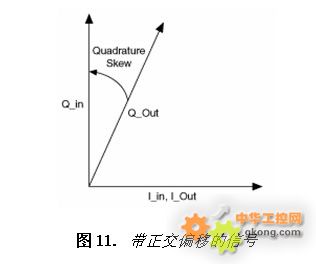

WLAN分析工具包也可以補償由於發生器/DUT引起的相位偏移。圖11顯示了帶正交偏移的信號。正交偏移補償最適用於帶大量點的調製方式（如256 QAM）。

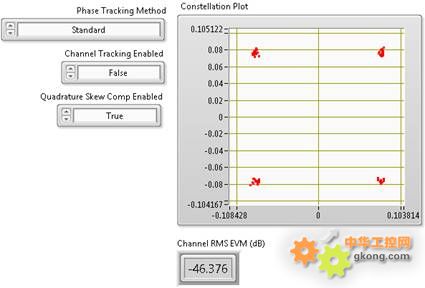

 256-QAM信號圖（已放大為僅顯示4個符號）顯示了正交偏移補償的效果。











NI WLAN生成工具包也可以在生成信號中增加減損並查看DUT的響應。通過WLAN生成工具包可添加以下減損：

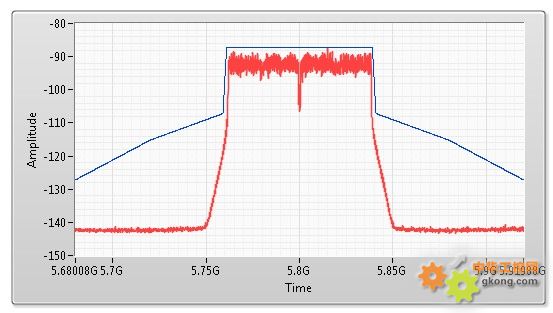

802.11ac要求強製80 MHz頻譜屏蔽測試。可選項也包括80+80 MHz和160 MHz頻譜屏蔽測試。80 MHz段可以為連續或非連續（在不同波段中）。

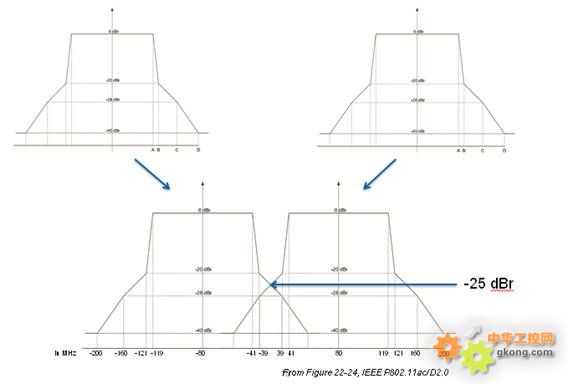

工程師可以通過兩個同步的發生器或分析儀生成並采集80+80信號。如圖14所示，如果兩段屬於不同波段
，將在每段中應用常規80 MHz頻譜屏蔽，但當兩段屬於同一波段並且為連續時，將在信號中應用疊加的頻譜屏蔽。



圖14. 80+80 802.11ac信號的頻譜屏蔽測量

所(suo)有(you)測(ce)試(shi)工(gong)程(cheng)師(shi)都(dou)麵(mian)臨(lin)縮(suo)減(jian)測(ce)試(shi)時(shi)間(jian)的(de)挑(tiao)戰(zhan)。在(zai)特(te)定(ding)環(huan)境(jing)中(zhong)，工(gong)程(cheng)師(shi)需(xu)要(yao)保(bao)證(zheng)新(xin)產(chan)品(pin)的(de)穩(wen)定(ding)測(ce)試(shi)流(liu)程(cheng)。在(zai)生(sheng)成(cheng)環(huan)境(jing)中(zhong)，測(ce)試(shi)工(gong)程(cheng)師(shi)需(xu)要(yao)以(yi)最(zui)快(kuai)時(shi)間(jian)測(ce)試(shi)盡(jin)可(ke)能(neng)多(duo)的(de)參(can)數(shu)。

PXI平(ping)台(tai)可(ke)為(wei)儀(yi)器(qi)以(yi)及(ji)使(shi)用(yong)的(de)處(chu)理(li)器(qi)提(ti)供(gong)模(mo)塊(kuai)化(hua)方(fang)法(fa)，測(ce)試(shi)工(gong)程(cheng)師(shi)提(ti)高(gao)測(ce)試(shi)速(su)度(du)的(de)最(zui)簡(jian)便(bian)方(fang)法(fa)就(jiu)是(shi)使(shi)用(yong)最(zui)新(xin)最(zui)快(kuai)的(de)處(chu)理(li)器(qi)。在(zai)傳(chuan)統(tong)箱(xiang)式(shi)儀(yi)器(qi)中(zhong)嚐(chang)試(shi)升(sheng)級(ji)處(chu)理(li)器(qi)將(jiang)會(hui)十(shi)分(fen)困(kun)難(nan)。工(gong)程(cheng)師(shi)們(men)很(hen)大(da)程(cheng)度(du)上(shang)依(yi)賴(lai)於(yu)儀(yi)器(qi)製(zhi)造(zao)商(shang)來(lai)提(ti)供(gong)最(zui)新(xin)的(de)處(chu)理(li)器(qi)。通(tong)過(guo)PXI係統，工程師自己即可購買高性能計算機來執行所有處理計算。

NI射頻儀器已在主控計算機中實現所有調製/解調以及處理計算
，該主控計算機可以嵌入PXI機箱或者使用由PXI係統控製的外部計算機。

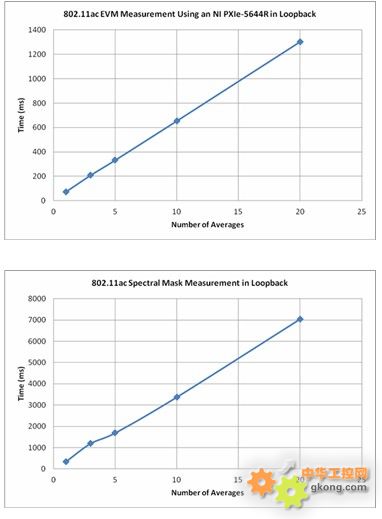

圖15顯示了在802.11ac中使用不同平均數執行EVM和頻譜屏蔽測試所需的測試時間。



          圖15. 執行EVM和頻譜測試的測試時間

NI PXIe-5644R的速度、性能
、體積和靈活性使其成為WLAN測試的理想儀器。通過開放式架構，用戶可以對儀器進行FPGA級別的各種自定義，從而實現複雜的觸發解決方案，工程師甚至可以在儀器中實現通道仿真。

了解VST的詳情請訪問www.ni.com/vst/zhs
