2.1
、危險源數據中心管理平台設計
　 危險源管理係統從邏輯上被分為數據采集層、數據管理層和功能實現層。其中數據采集層為軟件係統的基礎層，主要負責各種數據信息的采集，包括危險源各監測點的實時信息、危險源的地理係統GIS信息
、海量的報警信息等
，因此對軟件平台有很高的要求。
　 ◆各種管理信息平台集成:
　 項目中要求危險源管理係統具有與ERP係統、設備診斷係統、GIS係統

、視頻監控係統、應急指揮係統等係統進行整體融合和集成。
　 ◆企業信息安全:
　 該項目中保證生產管理網絡與辦公網絡數據在共享的情況下充分保證綜合自動化控製係統安全不被侵擾。
　 ◆係統擴展性:
　 係統具備良好的擴展性
，為以後係統的擴展留下充足的擴展空間。
　 由於危險源監控管理係統需要一個高性能、高吞吐能力、可靠性強

、跨平台的實時/lishishujukuxitong。gaixitongjubeiqiangdadegongnengxinghelinghuoxing，yushishixitongdegaoshixiaoxinghegaoyasuobiwanmeidejiehezaiyiqi，shixianweixianyuanguanliyugongchangxianchangdewufengjiehe。
　 qiyejishishilishishujukuyiduiduogepingtaidewanmeizhichi，wanquandefenbushijiagou，fengfudeqiyejiyingyongweichengshiyingjizhihuixitongtigongjichushishishujuxinxi，ketigongquanxiliedegongyetongxunjiekoujixinxihuayewujiekou，tigaozhinengchengshideguanlishuiping。

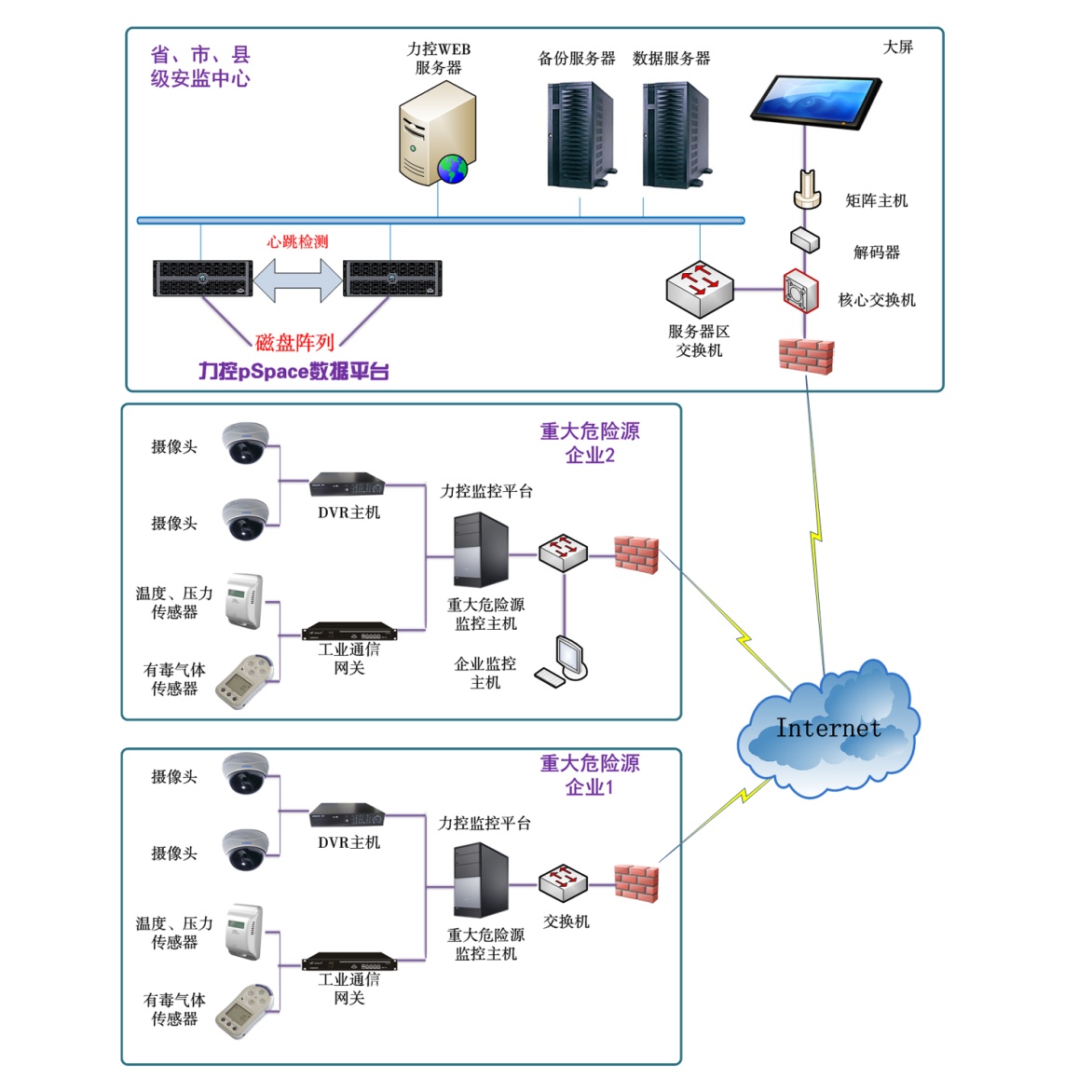

2.2 、危險源數據采集網絡設計
　 為了保障底層數據的集成以及快速通訊，需要建立一套靈活的網絡架構。
　 （1）采集不同廠家的儀器儀表數據
，並且進行數據彙總。
　 （2）支持多種網絡架構
，包括GPRS網絡
、VPN
、以太網
、總線等。
　 （3）對上級調度監控係統能夠以統一的協議進行數據轉發。
　 （4）現場環境惡劣，通訊係統支持無人值守。
　 （5）危險源分布範圍廣，維護人員能夠做遠程組態

、遠程監視和遠程診斷。
　 （6）設備多，係統支持海量通訊。
三、係統平台選型
　 3.1、危險源數據中心管理平台選型
　 基於方案設計以及需求分析

，城市危險源監控軟件平台推薦使用力控企業級實時曆史數據庫pSpace，這是一款高性能、高吞吐能力
、可靠性強、跨平台的實時/曆史數據庫係統，同時具備以下特點：
　 1、海量的數據存儲，單節點支持百萬級測點
，適用城市危險源測點多的環境，以及針對危險源分布廣的特點做集中管理。
　 2、豐富的設備采集接口，支持主流DCS、PLC、DDC、現場總線、智能儀表等設備，並提供驅動定製，適合現場危險源監測的儀器儀表種類多的情況。

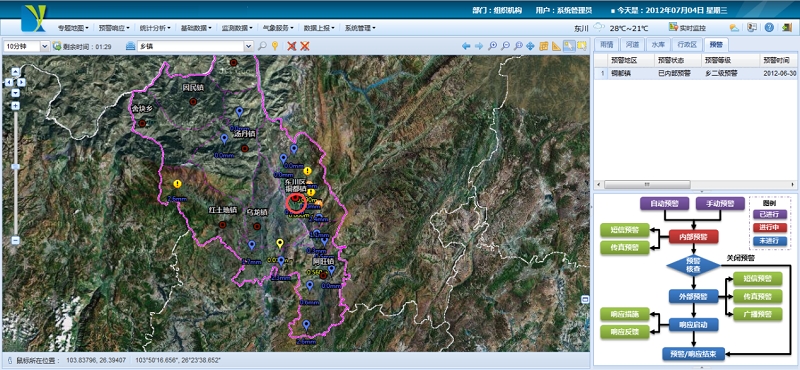

　 3、與GIS係統無縫集成，從而通過危險源的監控，快速定位到危險源點，以便響應處理。
　 4、支持變量在線組態

，滿足現場隨時增加危險源測點的需求。
　 5
、支持設備自動添加，儀表廠家通過約定的協議
，新增的設備接入到網絡中，即可實現設備以及對應的變量自動添加
，無需手動操作。
　 6
、支持海量無線通訊平台
，實現多台設備的無線數據遠傳功能。
　 7
、具有豐富的數據接口Phi
，它是一種用來在pSpace實時數據庫以及關係數據之間進行數據轉儲的工具，它能夠方便的將pSpace中的數據進行統計並轉存到關係數據庫中
，從而減少了曆史查詢給pSpace性能帶來的壓力
，並為上層分析功能應用提供了一個新的查詢曆史數據入口，經過統計後的數據能更方便的被上層應用所用。
    3.2
、危險源監控網絡設備選型
　 基於網絡通訊設計
，設備推薦使用力控的采集網關 pFieldComm。
　 本裝置可以從通訊協議級實現串口（ 包括RS232、RS485
、RS422等）、以太網、各種現場總線（包括CAN、LonWorks、Profibus等）通訊網絡的相互轉換。以便與其它設備或調度間進行實時的數據交換。pFieldComm采集網關采用高性能嵌入式計算平台，內嵌通信采集規約庫和轉發規約，可以實現采集多個不同子係統的數據，進行數據集中彙總、分類和預處理

，並對多個上級調度等平台係統進行數據轉發。
　 對於城市危險源監控
，它具有以下特點：
　 1、硬件采用低功耗，無風扇設計

，適合現場惡劣的環境，支持無人值守。
　 2
、硬件具備遠程維護與部署的功能。
　 3

、具備多種工業通信協議驅動接口選擇。
　 4
、支持斷線緩存和冗餘功能。
四、係統功能展示

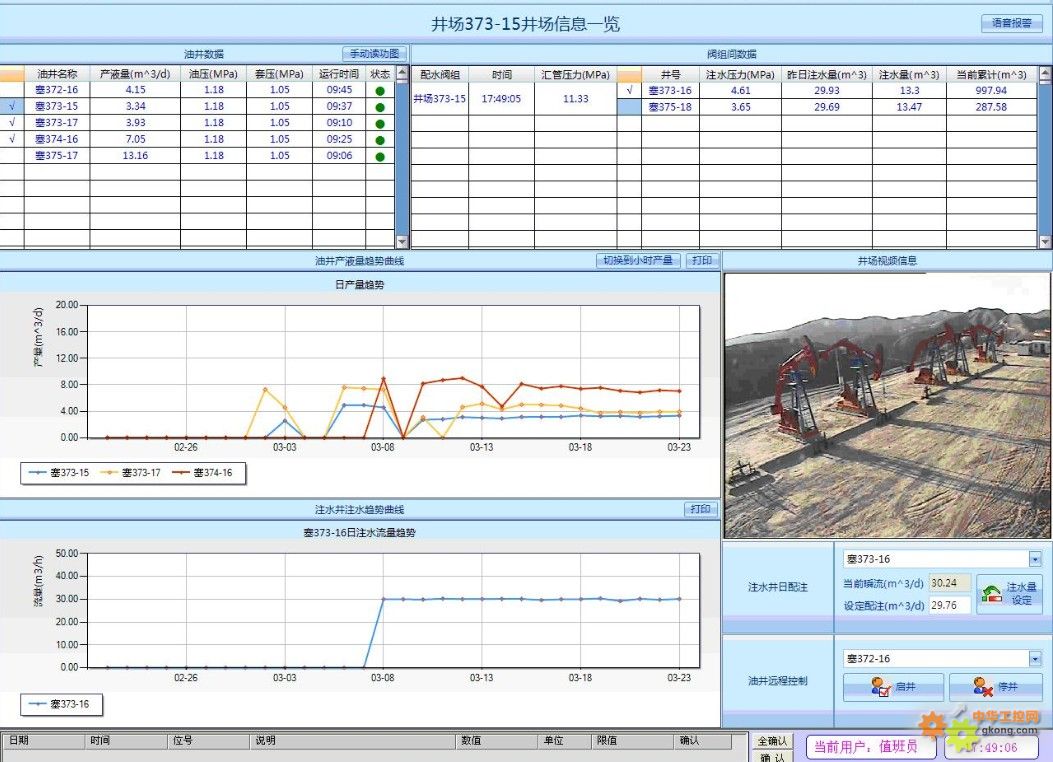

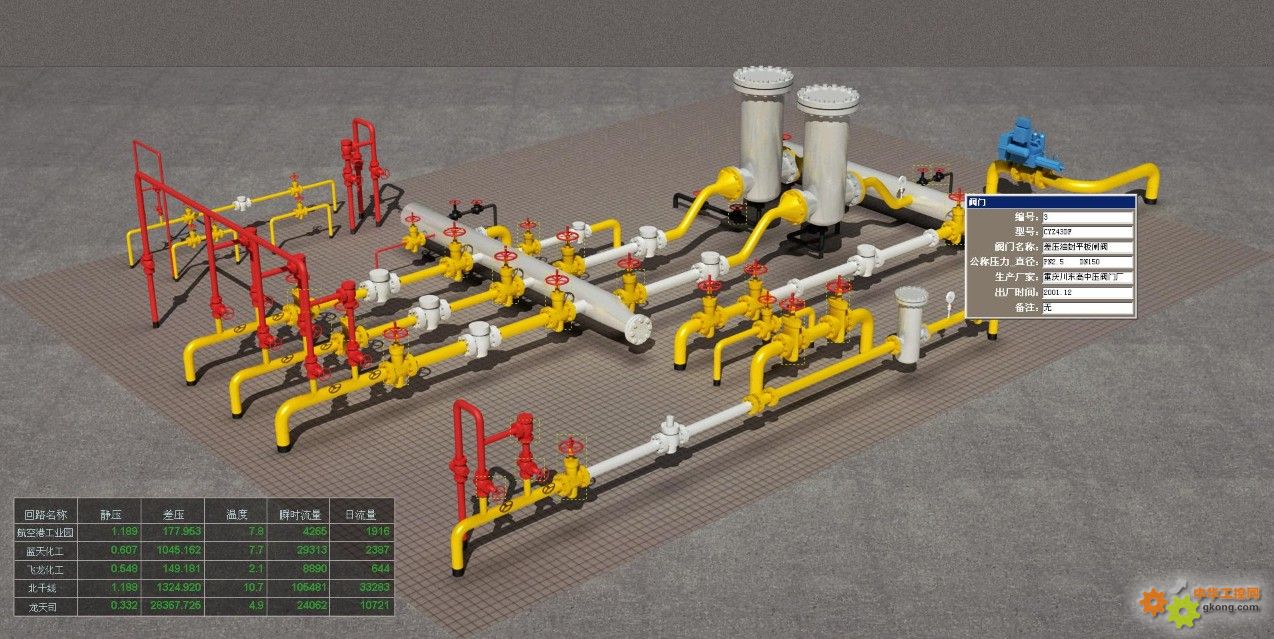

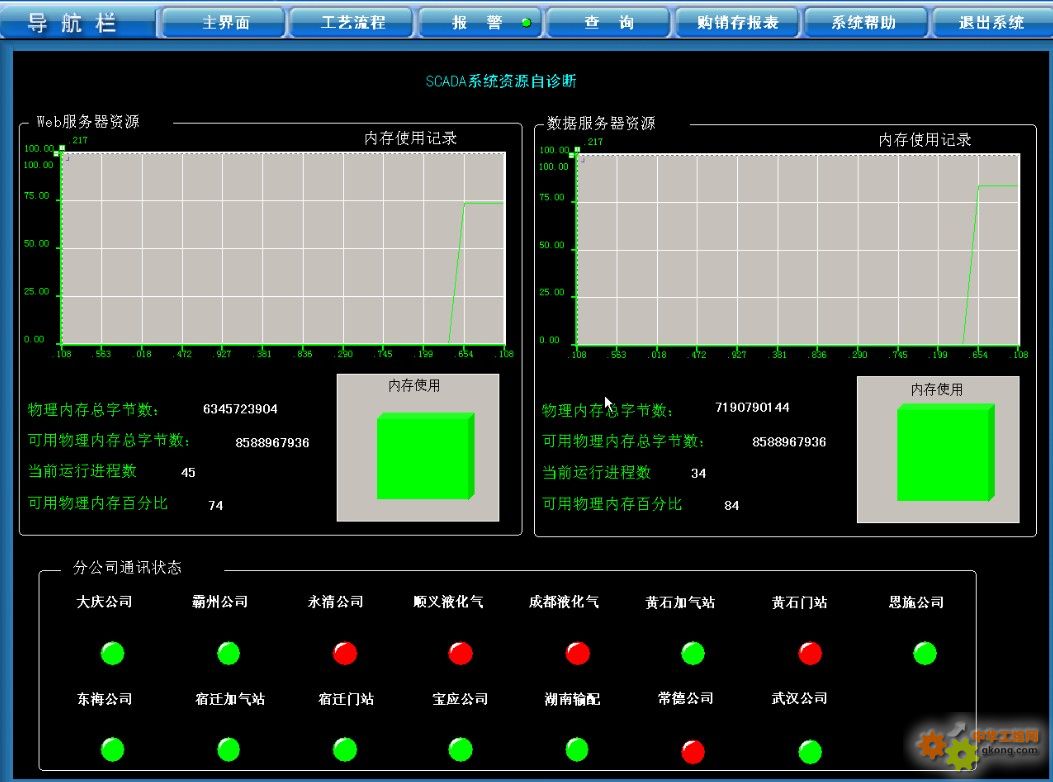

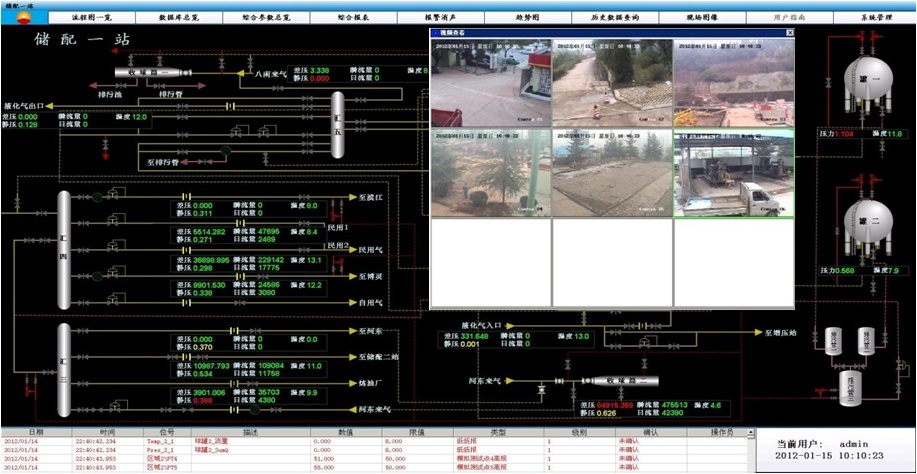

4.1、設備實時監控
　 係統可以實時監控設備狀態，以及對工藝參數進行查詢。
