SunYuan　ISO Z-W係(xi)列(lie)隔(ge)離(li)變(bian)送(song)器(qi)是(shi)一(yi)種(zhong)將(jiang)熱(re)電(dian)阻(zu)信(xin)號(hao)按(an)溫(wen)度(du)高(gao)低(di)隔(ge)離(li)轉(zhuan)換(huan)成(cheng)與(yu)溫(wen)度(du)成(cheng)線(xian)性(xing)標(biao)準(zhun)信(xin)號(hao)的(de)混(hun)合(he)集(ji)成(cheng)電(dian)路(lu)。該(gai)電(dian)路(lu)在(zai)同(tong)一(yi)芯(xin)片(pian)上(shang)集(ji)成(cheng)了(le)一(yi)組(zu)多(duo)路(lu)高(gao)隔(ge)離(li)的(de)DC/DC 電源，幾個高性能的信號隔離器和熱電阻線性化、長線補償
、幹擾抑製電路，特別適用於Pt100/Cu50熱電阻信號隔離轉換成標準信號，溫度信號的變送與無失真遠傳，工業現場PLC或DCS係統的溫度信號采集與隔離。
　　　
    芯片內部集成了高效率的DC-DC，能產生兩組互相隔離的電源分別給內部輸入端放大電路
、調製電路供電和輸出端解調電路、轉換電路、濾波電路供電。SMD 工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。並且能滿足工業級寬溫度
、潮濕、震動的現場惡劣工作環境要求。
　　　
    ISO Z-W係列溫度信號隔離放大器使用非常方便
，隻需很少外部元件，即可實現Pt100熱電阻信號的隔離變送。並可以實現工業現場溫度控製信號一進兩出、一進四出的功能。

產品選型舉例：
例1：　信號輸入：Pt100，溫度範圍 -20-100℃；信號輸出：4-20 mA；輔助電源：24V。SIP 12封裝。
　　　 產品型號： ISO Z1-W1-P1-O1-S

例2：　信號輸入：Cu50

，溫度範圍 0-100℃； 信號輸出：0-5V； 輔助電源：12V。 DIP 24封裝。
　　　 產品型號： ISO Z4-W2-P2-O4-D

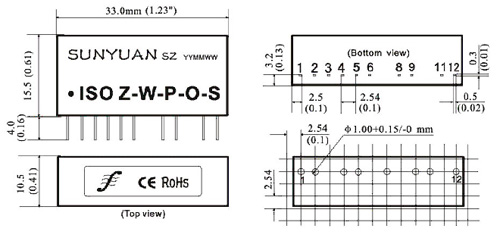

產品外形及PCB布板參考尺寸(標準SIP12腳)：

熱電阻信號隔離變送器應用方案詳細介紹：

    熱電阻信號隔離變送器(ISO Z-W-S/D)係列隔離變送器和 ISO EM係列隔離放大器很容易實現熱電阻信號的一路輸入，多路輸出。
單路輸入，多路輸出應用方案的原理：將熱電阻信號隔離變送器輸出的信號，接到ISO EM隔離放大器的輸入端
，ISO EM隔(ge)離(li)放(fang)大(da)器(qi)就(jiu)會(hui)輸(shu)出(chu)一(yi)組(zu)與(yu)輸(shu)入(ru)端(duan)完(wan)全(quan)隔(ge)離(li)的(de)信(xin)號(hao)，這(zhe)樣(yang)就(jiu)實(shi)現(xian)了(le)一(yi)路(lu)熱(re)電(dian)阻(zu)信(xin)號(hao)的(de)輸(shu)入(ru)，兩(liang)路(lu)互(hu)相(xiang)隔(ge)離(li)的(de)標(biao)準(zhun)信(xin)號(hao)的(de)輸(shu)出(chu)。同(tong)理(li)，將(jiang)熱(re)電(dian)阻(zu)信(xin)號(hao)隔(ge)離(li)變(bian)送(song)器(qi)隔(ge)離(li)變(bian)送(song)器(qi)輸(shu)出(chu)的(de)信(xin)號(hao)，接(jie)到(dao)多(duo)個(ge)ISO EM隔離放大器的輸入端，每個ISO EM隔離放大器都會輸出一組與輸入端完全隔離的信號，這樣就實現了一路熱電阻信號的輸入，多路互相隔離的標準信號的輸出。
熱電阻信號隔離變送器單路熱電阻信號輸入，兩路信號輸出的請參看以下應用方案。
SIP應用方案1：一路熱電阻信號輸入，兩路電壓信號輸出

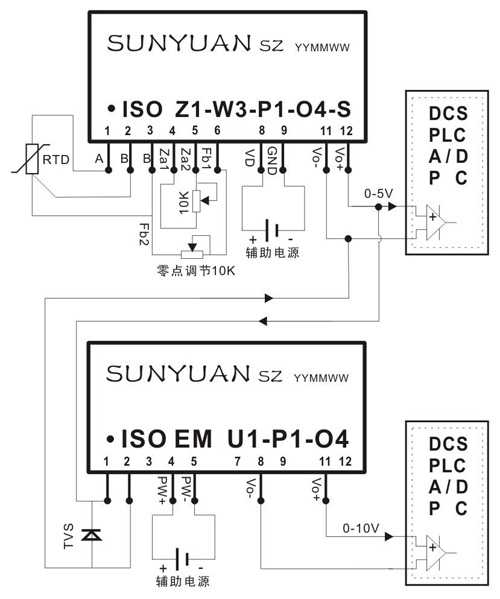

　　用模塊ISO Z1-W3-P1-O4-S和模塊ISO EM-U1-P1-O4實現一路Pt100/Cu50信號輸入（溫度範圍0-150℃）
，
兩路互相隔離的電壓信號輸出
，其中一路輸出0~5V信號，另一路輸出0~10V信號。模塊ISO Z1-W3-P1-O4-S的輸出端並接到模塊ISO EM-U1-P1-O4的輸入端。如圖：

SIP應用方案2：一路熱電阻信號輸入，兩路電流信號輸出
　　用模塊ISO Z1-W2-P1-O1-S和模塊ISO EM-A4-P1-O1實現一路Pt100信號輸入（溫度範圍0-100℃），兩路互相隔離的4-20mA電流信號輸出。將模塊ISO Z1-W2-P1-O1-S的輸出端串上模塊ISO EM-A4-P1-O1的輸入端

，再輸出4-20mA電流信號，同時ISO EM-A4-P1-O1也輸出一組隔離的4-20mA電流信號。如下圖：
