1  產品概述

CKSKY ETH-S7300支持SP9 STEP7、Wincc
、博圖、組態王、MSGS、力控
、Intouch
、KEPServerEX ifix等SCADA上位機軟件
，直接代替CP343-1。

支持XP
，WIN7
，WIN8，WIN10係統，支持2台上位機同時通訊。

CKSKY ETH-S7300是針對西門子S7-300PLC開發的以太網轉換器，使用十分方便，對用戶完全透明，無需在上位機和 PLC 中添加任何程序，安裝後立即可以使用。它將西門子 S7-300 的 MPI/DP 協議轉換為西門子 Profinet 協議(TCP/IP 協議)，使其可以與各種知名上位軟件 （如 WinCC、組態王

、力控、KEPServerEX 等）實現遠距離、高速（最高可達 1.5M）通訊，並可以同時連接 Step-7對西門子 S7-300 進行編程。它可以自動檢測波特率。它可以通過 Internet 實現跨地域數據傳送。它與西門子以太網通訊處理器 CP343-1 功能相似
，可替代西門子 CP5611、CP5613

、CP5512 通訊卡和西門子 PC adapter 編程適配器。

 西門控軟件時出現“端口被占用或者另一個程序打開”的解決辦法。 SIMATIC IEPG Help Service這個文件被 360 禁用了。

 決辦法：

1.鼠標右鍵點擊計算機
，左鍵點擊管理—>服務和應用程序—>服務—>然後激活

“SIMATIC IEPG Help Service”

；如果激活不了，說明被 360 或其它殺毒軟件阻止運行，將 s7oiehsx.exe 文件添加到"360 或其它殺毒軟件"可執行文件信任表中，重新運行“SIMATIC IEPG Help Service”，最後重啟電腦，重啟 STEP 7。

解決辦法：

2.鼠標左鍵點擊開始—>運行—>services.msc 即激活“SIMATIC IEPG Help Service”
；如果激 活不了
，說明被 360 或其它殺毒軟件阻止運行，將 s7oiehsx.exe 文件添加到"360 或其它殺毒軟 件"可執行文件信任表中，重新運行“SIMATIC IEPG Help Service”，最後重啟電腦，重啟 STEP 7。

2  CKSKY ETH-S7係列產品選型

CKSKY ETH-S7係列產品主分為兩個係列：CKSKY ETH-S7200係列
、CKSKY ETH-S7300係列。

l CKSKY ETH-S7200直通型：適用於西門子S7200係列、用於西門子
、CKSKY及國產S7-200係列PLC控製係統的以太網通訊；其X2的擴展接口可以連接支持多主站通訊的觸摸屏（西門子品牌、PROFACE品牌）和通訊電纜（西門子原裝）。

l CKSKY ETH-S7300：適用於西門子300/400係列等PLC控製係統和西門子840D、840D SL數控係統的以太網通訊；其X2的擴展接口可以連接支持多主站通訊的觸摸屏（西門子品牌
、PROFACE品牌）和通訊電纜（西門子原裝）。

3 CKSKY ETH-S7係列安裝
、診斷

3.1安裝

1、將西門子PLC控製器上電；

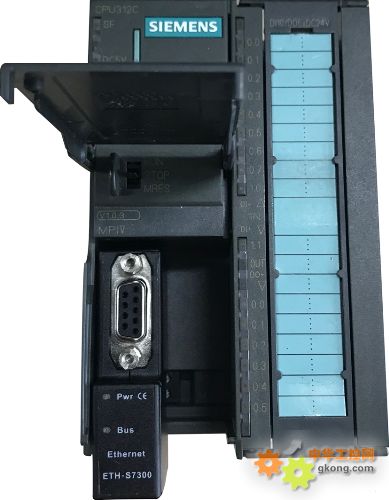

2、將CKSKY ETH-S7300模塊插入到PLC的MPI/DP通訊口，並擰緊螺栓加以固定；

3、用一根網線連接CKSKY ETH-S7300模塊和電腦。

3.2診斷

1、CKSKY ETH-S7300模塊的紅色電源指示燈Pwr燈將立即常亮
；

2、CKSKY ETH-S7300模塊的綠色總線指示燈Bus燈應在3秒內常亮

，Bus燈常亮表明CKSKY ETH-S7300模塊已自動鎖定了PLC通訊口的波特率
，此狀態為未通訊時的正常狀態
，也是正常通訊的前提；

3、CKSKY ETH-S7300模塊的RJ45端口的綠色Link燈應常亮，Link燈常亮表明CKSKY ETH-S7係列已經建立了以太網連接。

注意：

當CKSKY ETH-S7300模塊插在PLC的MPI/DP通訊口，並且處於未通訊的狀態時發現Bus燈非【常亮】狀態（即無法鎖定PLC通訊口的波特率），一般為以下情況：

PLC的通訊口被設置成了自由口通訊
，解決方法：將PLC的撥碼開關打到STOP狀態，再次嚐試連接。

4.CKSKY ETH-S7係列參數設定

當需要對CKSKY ETH-S7300的參數進行修改（比如修改IP地址）時，可以通過登錄Web網頁或者使用ETH-S7300參數設置軟件來實現。

當CKSKY ETH-S7300模塊插在PLC的PROFIBUS通訊口，並且處於未通訊的狀態時發現Bus燈非【常亮】狀態（即無法鎖定PLC通訊口的波特率），一般為以下情況：

1、 新的PLC的PROFIBUS口默認是未啟用狀態，解決方法：通過MPI通訊口對PROFIBUS通訊口進行配置並且下載硬件配置；

2、 PROFIBUS通訊口的波特率高於1.5M bps，解決方法：CKSKY ETH-S3200模塊在PROFIBUS通訊口下支持的最高波特率為1.5M bps，將PROFIBUS通訊口的波特率設置為1.5M bps。

一般情況下
，隻要保證CKSKY ETH-S7300和電腦的IP地址在同一網段，其它參數無需設置，就可以正常通訊了。
