美國國家儀器公司（簡稱NI）提供了在LabVIEW中使用的PID控製工具包，可幫助工程師結合NI數據采集設備快速有效地搭建一個數字PID控製器
，精確可靠地完成係統需求。

　　安裝NI光盤Tookit Software中的LabVIEW PID Control Tookit
，即可在LabVIEW中生成該工具包。安裝完成後打開一個新的VI,右擊程序框圖

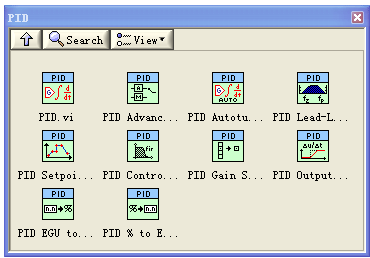

，在Functions Palette上選擇Control Design&Simulation，即可看到PID工具包，該工具包由10個VI組成（圖3）。

                　　　　　　　　　　圖3 PID工具包

　　利用PID.vi即可搭建一個簡單的PID控製器，在該vi的輸入端給入PID的3個參數值（PID gains），係統反饋值(process variable)
，實際期望值(setpoint)以及微分時間(dt)
，便能得到需要的輸出值(output)。該vi還能控製輸出值的範圍（圖4）。

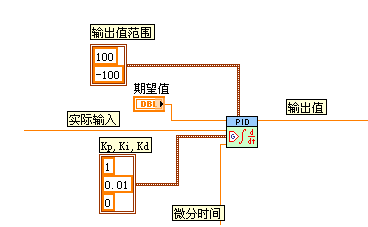

              　　　　　　　　　　　　  圖4 PID.vi

　　PID Advanced.vi是為專家PID設計的vi
，增加了一些高級的功能，如可以設定期望值的範圍（setpoint range），手動控製（manual control），線性化（linearity）等功能。PID Autotuning.vi是為需要自整定的PID係統設計的，在給出一些基本要求後
，具有自整定的功能（圖5）。

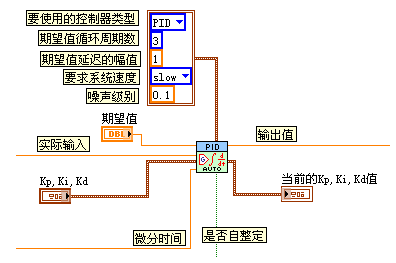

                    　　　　　圖5 PID Autotuning.vi

　　PID Lead/Lag.vi可以對PID控製器前端由係統反饋來的輸入信號做動態補償。PID Setpoint Profile.vi可以在期望值間斷性變化時使其變得平滑。PID Control Input Filter.vi是一個五階的低通濾波器，放在PID控製器的process variable前端，可以濾去小於采樣率十分之一的輸入值。　　　　　　　　　　PID Gain Schedule.vi可以寫入幾組增益參數，並給出條件，執行時當輸入信號達到條件，便使用對應的一組參數給入到PID控製器的PID Gains上。PID Output Limiter.vi對PID控製器輸出信號的變化速率進行控製，以保證外部接受控製信號部件的安全。PID EGU to %.vi和PID % to EGU.vi負責對實際數值和其在設定工程單元範圍內占的百分比進行轉換。

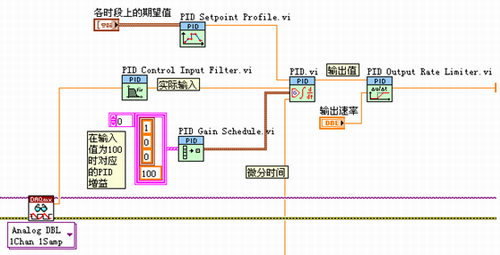

                            　　　圖6 構建PID控製係統

　　PID工具包提供的這10個VI，可以滿足大多數場合的應用，根據不同的現場需求

，使用不同的VI搭建PID控製器，十分方便（圖6）。PID控製器輸出的精準還和前端的輸入信號是否精確密切相關，所以采集控製係統的前端輸出而得到的係統反饋尤其重要。NI的DAQ數據采集卡不僅工作穩定，結合LabVIEW編程方便兼容性好，且種類很多，可滿足工程師各類不同檔次上的需求。相信在NI軟硬件的配合下，能夠使搭建PID控製係統變得更加方便快速順利，起到事半功倍的效果。
