丹佛斯變頻器FCM300控製板上電自檢失敗故障維修經驗
本文分析一台FCM300變頻器上電不運行的故障及其維修經驗。
丹佛斯FCM300以及FCD300係列變頻器是變頻器家族中比較特殊的成員。它們是背包式變頻器—變頻器與電機甚至減速機組合在一起的，做到變頻器與電機的完美結合。它們有著眾多的優點：防護等級比較高，可以降低維護工作量，同時也無需為控製器預留安裝空間；電機電纜沒有長度的限製；安裝靈活及簡便；在性能方麵速度精度比較高，啟動力矩也比較高。它們有標準RS485串行通訊來控製，可擴展PROFIBUS DP現場通訊總線。
外接FCM300專用遠程液晶操作麵板以後，上電觀察到具體故障現象如下：
變頻器上電以後，遠程操作麵板顯示變頻器處於上電自檢狀態，然後黒屏，沒有任何顯示，變頻器也無法運行。

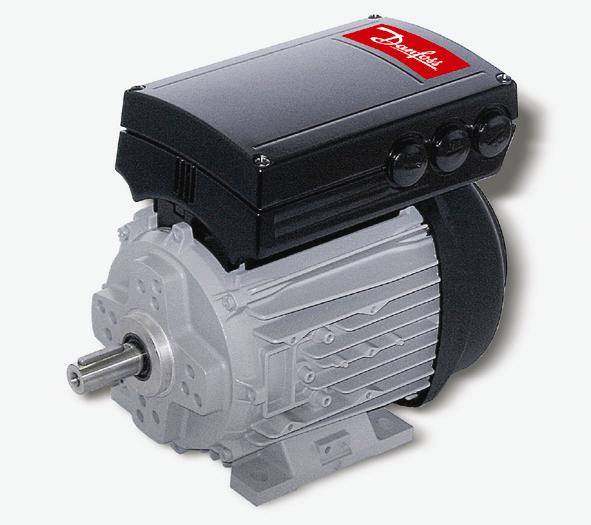

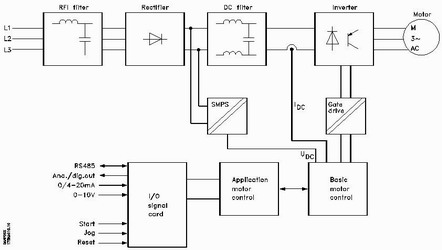

下圖是FCM的圖片以及原理框圖：
通(tong)常(chang)懷(huai)疑(yi)這(zhe)樣(yang)的(de)故(gu)障(zhang)是(shi)由(you)於(yu)變(bian)頻(pin)器(qi)控(kong)製(zhi)電(dian)源(yuan)異(yi)常(chang)或(huo)變(bian)頻(pin)器(qi)內(nei)部(bu)控(kong)製(zhi)板(ban)與(yu)功(gong)率(lv)板(ban)交(jiao)互(hu)通(tong)訊(xun)有(you)故(gu)障(zhang)引(yin)起(qi)的(de)。因(yin)此(ci)首(shou)先(xian)檢(jian)查(zha)麵(mian)板(ban)的(de)供(gong)電(dian)電(dian)源(yuan)是(shi)否(fou)正(zheng)常(chang)，用(yong)示(shi)波(bo)器(qi)測(ce)量(liang)，控(kong)製(zhi)電(dian)源(yuan)穩(wen)定(ding)在(zai)＋5V，這是控製板工作的正常電壓，24V、15V和-10V輔助控製電源電壓也正常，說明此故障並不是由於工作電源不穩定而導致的；然後檢查控製板和功率板之間的通訊芯片，結果發現此組芯片和輔助線路也工作正常。
最後經仔細檢查發現，真正的故障原因為控製板E2PROM數據丟失，導致MCU上電自檢時發生錯誤，自檢無法通過。更換芯片以後，變頻器工作恢複正常。
|
