美國國家儀器公司（簡稱NI）近期推出了新一代多功能數據采集產品X係列數據采集卡(圖1)，也是該類別的第三代產品。多功能數據采集設備作為NI最重要的產品之一，曆來備受關注。第二代M係列推出時曾經引起過巨大轟動，其功能和特性較第一代E係列有著顯著地提升，至今多年過去仍然保持著很好的銷量和口碑，滿足著測試行業各式各樣的需求，成就了一代輝煌。那麼X係列是否能將M係列的優勢延續下去？能否在日益激烈的市場競爭下繼續保持同類產品的領先地位，滿足更多的測量需求？和M係列相比又有了哪些性能上的提升呢？

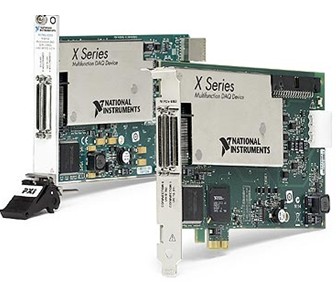

圖1 X係列多功能數據采集產品
PCIe總線
M係列產品中，總線類型既有PCI也有PCIe，其中PCI種類更多；而在X係列中隻有PCIe總線產品，不再提供支持PCI總線的產品。PCI(Peripheral Component Interconnect)總線是英特爾（Intel）公司1991年推出的用於定義局部總線的標準，是目前使用較多的內部總線之一。最早提出的PCI總線工作在33MHz頻率之下，傳輸帶寬為133MB/s(33MHz*32bit/s)，目前理論帶寬最多可達到1G。 PCI Express則是近年發布的一種總線結構，采用了點對點串行連接，比起PCIdegongxiangbingxingjiagou，keyirangmeigeshebeidouyouzijidezhuanyonglianjie，buxuyaoxiangzhenggezongxianqingqiudaikuan，erqiekeyibashujuchuanshulvtigaodaoyigehengaodepinlv，yidadaoPCI所不能提供的高帶寬。相對於傳統PCI總線在單一時間周期內隻能實現單向傳輸，PCIe的雙單工連接能提供更高的傳輸速率和質量，它們之間的差異跟半雙工和全雙工類似。PCIe連接的每條線路包含兩對導線，其中一對用於發送，另一對用於接收。數據包以每周期一位的速度在線路間傳輸。×1連接，即最小的PCIe連接，有一條由四根導線組成的線路。各方向上每周期都傳輸一位。×2鏈接包含八根導線，一次傳輸兩位，×4鏈接傳輸四位，以此類推。其他配置還有×12、×16和×32。X係列PCIe板卡屬於×1連接（圖2）。

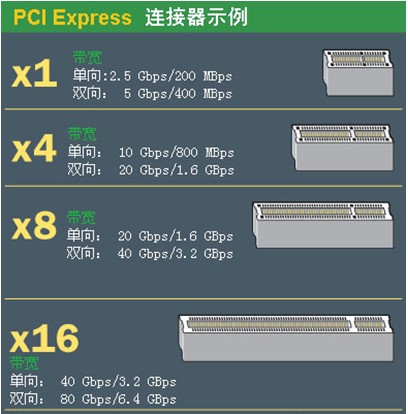

圖2 PCIe連接器示例

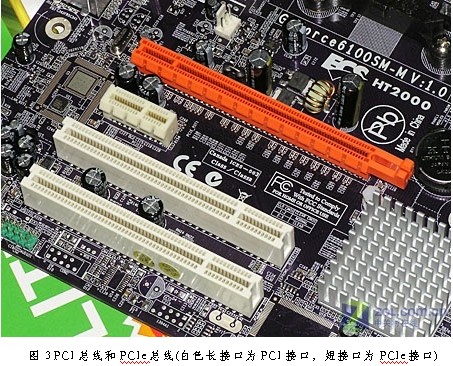

PCIe總線主要優勢就是數據傳輸速率高，目前速度最高可以達到10GB/s以上，而且還有相當大的發展潛力。主板生產的成本上，使用PCIe也低於PCI，且PCIe和PCI完全兼容，適用於當前的操作係統，所以不遠的將來PCIe必將取代PCI成為新一代通用總線接口，而X係列依然可以適用於新一代的PC主板（圖3）。X係列PCIe產品的帶寬為250M/s。
更高的采樣率和精度
X係列PCIe總線的產品依然選擇了所有AI通道複用一個ADC的工作方式，多通道輪詢采集節約了用戶的成本。在進行多通道切換時，X係列產品ADC的穩定時間隻有M係列的五分之一，即僅為10ns，甚至可以滿足一些要求不高的同步采集。

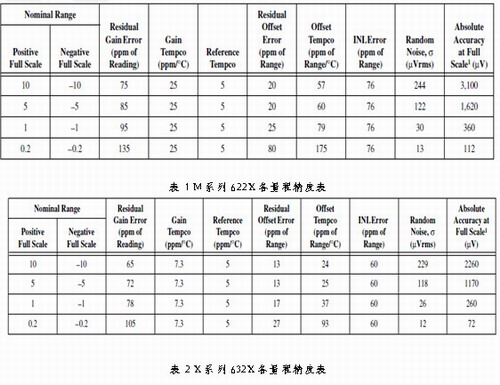

眾所周知，數據采集卡的絕對精度不僅僅等同於分辨率，還和偏置誤差，增益誤差等多個參數有關。X係列使用的ADC分辨率仍然為16位，但各量程的精度和M係列同樣分辨率的產品相比卻有大幅提升，使得測試可以更加精確。下麵表1和表2給出了M係列和X係列中同級別板卡的精度對比。
X係列產品采樣率也提供了更多的選擇範圍，16位分辨率產品單通道采樣率可選擇250K，500K，1.25M和2M（表3）。其他模擬輸入性能上，X係列共模抑製比也有所提升，和計算機傳遞數據默認采樣DMA方式，並不再支持中斷方式。一切細節變化均是為了使板卡達到更好的性能，滿足越來越高的測試要求。

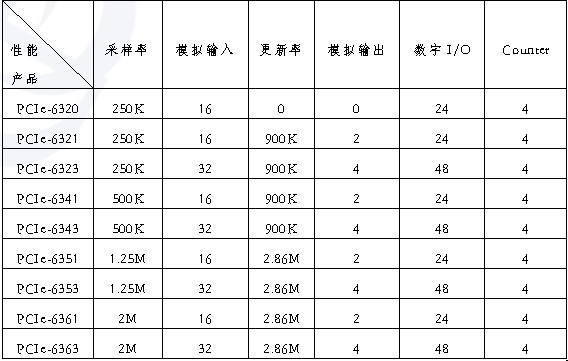

表3 X係列PCIe產品(采樣率為單通道采集時可達到的最高采樣率)
X係列AO對比M係列同級別產品，更新率均有提升，有900K和2.86M兩種可以選擇，DAC的穩定時間也由原來的50ns提高到10ns。另外，X係列產品對過電流保護以及上電斷電出現毛刺的保護也都做了改善。
X係列產品AI和AO都有1路DMA通道負責與PC之間的數據傳遞。
NI STC3芯片
X係列在數字I/O和Counter的功能上有了很大提升，主要是因為使用了新一代的係統定時控製芯片NI STC3。
板載時基對於數據采集卡來說尤為重要，內部定時設置采樣率需要板載時基生成時鍾頻率，設置觸發信號需要板載時基鎖定數字邊沿。NI STC3技術使用100MHz時基，可以對模擬任務和數字任務設置定時，速度是M係列卡的5倍，這意味著采樣率可以精確5倍，一次觸發的響應時間可以達到10ns。
M係列所使用的STC2芯片提供了2個32位，80MHz的Counter，可以測量TTL脈衝信號的各種信息，如周期、頻率、邊沿間隔等，以及生成脈衝。NI STC2還是一款直接支持正交編碼器的芯片，可直接將編碼器的A,B,Z連接到計數器的Source,AUX,Gate口，通過配置參數直接讀取角度或位移信息，十分方便。NI STC3的功能在STC2上更進一步，提供了4個32位，100MHz的增強型Counter。每個增強型Counter通過一個內部嵌入式Counter，甚至可以完成過去M係列產品2個Counter才能完成的工作（圖4）。比如控製一個步進電機需要生成一個有限點的數字脈衝，在M係列產品中我們使用1個Counter連續生成脈衝，另一個則控製第一個Counter的Gate信號決定何時送到電機。而X係列產品中單個Counter就可以完成這個任務，這就意味著一塊X係列卡可以同時控製4台步進電機。同樣，X係列板產品每個Counter都有一路專用的DMA通道負責和PC之間的數據傳遞，無需占用CPU資源。
|
