1、需求分析
要求通過在XX汙水處理廠實施電子監控係統，實現對整個處理廠現場及突發事件的監控管理。在項目實施中，建立一套穩定、可靠、冗餘的傳輸網絡對於XX汙水處理廠視頻傳輸係統是至關重要的。
2、設計方案：

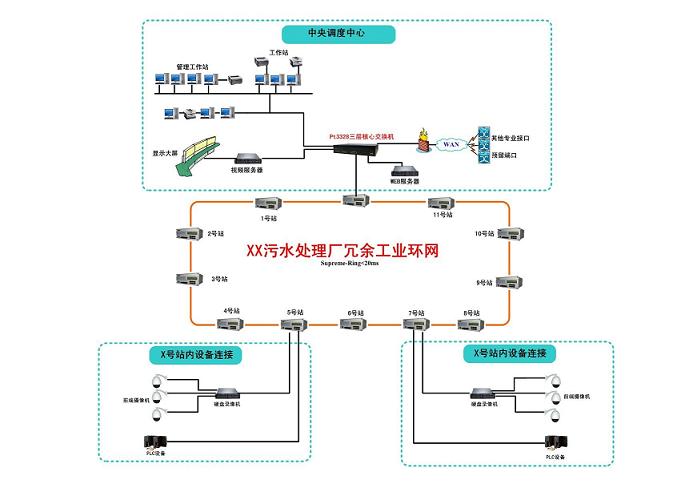

整體設備連接示意圖：
 在此次XX汙水處理廠冗餘環網設計中本著可用性、可靠性、高冗餘性、安全性的設計前提。具體說明如下：
（一）按照設計拓撲劃分：（1）傳輸網部分；（2）局域網部分；
1、傳輸網部分：
主要采用TSC Carat55E工業級以太網交換機，通過100M光纖連接構成冗餘環網設計。“Supreme-Ring”是TSC特有的冗餘環網技術。它能最大的保證故障發生後的恢複時間（<20ms）。
2、局域網部分：
主要通過采用TSC Carat5508E工業級以太網交換機連接PLC設備、視頻服務器等終端設備，實現視頻圖像的快速傳輸。在中央調度中心的局域網部分設計上，采用TSC Carat55E上聯到TSC Pt33三層千兆交換機。視頻服務器、WEB服務器、PC等終端設備連接到Pt33交換機上。
3、整體考慮：
在XX汙水處理廠視頻監控係統中實施TSC工(gong)業(ye)環(huan)網(wang)設(she)備(bei)，在(zai)硬(ying)件(jian)上(shang)通(tong)過(guo)配(pei)置(zhi)雙(shuang)電(dian)源(yuan)雙(shuang)輸(shu)入(ru)的(de)方(fang)式(shi)，保(bao)證(zheng)硬(ying)件(jian)設(she)備(bei)的(de)冗(rong)餘(yu)。在(zai)拓(tuo)撲(pu)結(jie)構(gou)上(shang)通(tong)過(guo)采(cai)用(yong)工(gong)業(ye)冗(rong)餘(yu)環(huan)網(wang)，實(shi)現(xian)故(gu)障(zhang)切(qie)換(huan)的(de)快(kuai)速(su)恢(hui)複(fu)。保(bao)證(zheng)了(le)視(shi)頻(pin)及(ji)語(yu)音(yin)數(shu)據(ju)的(de)高(gao)速(su)、可靠傳輸。
|
