近期，TSC工業以太網設備再次助力國家大型鋼鐵係統建設，為國內某著名鋼廠能源管控係統構建了高可靠性的工業網絡。

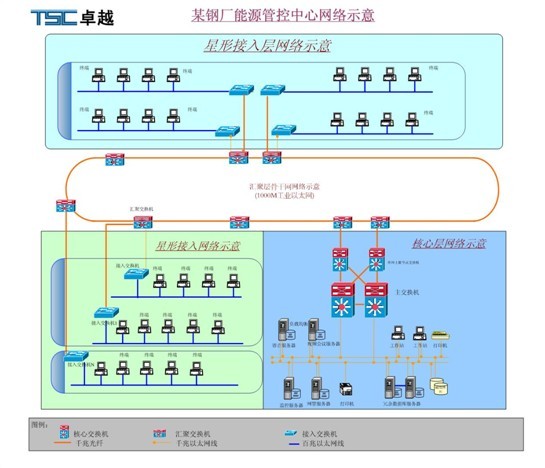

該能源管控係統傳輸網采用接入――彙聚――核心架構。其中核心層由兩台核心交換機組成，通過熱備思想實現核心網絡冗餘；核心層設備和彙聚層通過1000M光纖互聯，彙聚層由8台設備組成1000M工業環網以實現主幹鏈路對鏈路故障的毫秒級自愈；接入層之間，接入層到彙聚層之間采用1000M上聯，上聯采用星形接入。網絡拓撲如下圖所示：
 根據該能源管控係統網絡工程現場環境和需求的要求，特選用卓越TSC生產的工業以太網交換機，具體說明如下：
1．工業環形主幹網絡
主幹鏈路主要由8台彙聚交換機構建的千兆環網構成。接入層交換機通過星形網絡接入到主幹鏈路。
2.終端接入層互聯
在終端接入層互聯上，通過100M光纖或是100Base-TX級聯。在下聯的PLC和終端設備上，通過100M電口連接。
工業以太網交換機在該能源管控係統網絡中的實施優勢
通過對該能源管控係統現有網絡的分析和對穩定性、冗餘性、可靠性的保證，在設計中采用工業以太網交換機來滿足此次網絡設備的網絡架構。
工業以太網在該能源管控係統網絡中優勢說明如下：
1．網絡整體架構：
整體骨幹網絡按照實際應用的需求構建成為1000M冗餘環網。冗餘環網組網方式是工業網絡組網的方式，可以實現網絡故障的毫秒級收斂從而為數據的可靠傳輸提供保證。
2．鋼鐵行業要求：
在鋼鐵行業要求上，要求以太網傳輸介質、傳輸設備等，都要求有很強防護等級和抗幹擾能力，工業級的以太網設備在惡劣環境的支持、穩定性的保證、設備保質期的保證等等方麵都凸顯了自身的優勢。
|
|
|
