S係列I/O前端使用通用（MODBUS-RTU）而非專用的驅動程序。可以很好的適配於國內外各種組態軟件。譬如組態王


、力控PCXAuto

、MCGS
、世紀星

、Fameviwe

、開物2000、iFix、TRACE MODE、InTouch
、CIMPLICITY・・・・・・等國內外組態軟件均可和S係列I/O前端無縫連接
，而不會象一般非標準設備與組態軟件通訊時，經常會碰到的驅動程序不成熟或不穩定的問題。

S係列I/O前端還可以作為模入（AI）
、模出（AO）
、開入（DI）、開出（DO）的擴展模塊，與各種可編程控製器相連接
，解決PLC在輸入輸出I/Ofangmianzaijiageguogao，kuozhanshuliangyouxian，mokuaibugeli
，shuruxinhaohaiyaojinxingbianchengyunsuanlaiwanchengcaiji
，pinpaifanduo，hubujianrong，yonghushiyongqilaibufangbiandengjuxian。S係列I/O前端可以方便地與各種PLC構成秒級的多點數據采集和控製係統
，或者以PLC為通訊管理器，更快捷地融入已有的采集控製係統當中。大大降低係統工程費用，使係統達到良好的性價比。 以西門子S7-200（CPU226）和S係列I/O前端連接（自由口方式）所構成的秒級采集控製係統為例，可以很容易的把PLC的AI/AO通道擴展到512點，DI/DO通道擴展到1024點，從而極大的拓展了PLC的I/O數和應用範圍。

-------------------------------S係列I/O前端型號一覽--------------------------------------------------------

●S1104
4路混接（標準電壓、標準電流、熱阻、熱偶）輸入
，工程量值
，8路報警繼電器輸出。

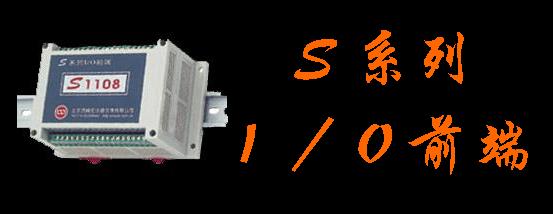

●S1108
8路混接（標準電壓
、標準電流
、熱阻、熱偶）輸入，工程量值，4路報警繼電器輸出。
●S1116
16路混接（標準電壓、標準電流、熱阻、熱偶）輸入，工程量值。
●S1204
4路兩線製(4～20mA)變送器專用輸入
，直接掛接變送器
，工程量值，8路報警繼電器輸出。
●S1208
8路兩線製(4～20mA)變送器專用輸入，直接掛接變送器，工程量值，8路報警繼電器輸出。
●S1216
16路兩線製(4～20mA)變送器專用輸入，直接掛接變送器
，工程量值。
●S1316
16路開關信號輸入，8路開關量信號輸出。
●S1332
32路開關信號輸入。
●S1416
16路開關信號輸出。
●S1504
4路隔離模擬信號輸出(4～20mA)，8路開關信號量輸出。

-----------------------------------使用S係列I/O前端的基本步驟----------------------------------------------------------------
＊前端選用＊
　 根據現場工況（模入點數、模出點數
、開入點數
、開出點數
、報警點數等等）

，選擇能夠滿足自己相應需要的I/O前端。
● 當需要模擬信號輸入時
，請選用S1104/S1108/S1116。
● 當需要掛接兩線製（4～20mA）變送器時，請選用S1204/S1208/S1216。
● 當需要開關量（空接點或24V通斷）信號輸入時

，請選用S1316/S1332。
● 當需要開關量（繼電器）信號輸出時，請選用S1316/S1416/S1504。
● 當需要模擬量（4～20mA）輸出時
，請選用S1504。
＊參數設置＊
使用本公司提供的《S係列I/O前端設置測試程序》在上位機對相應的I/O前端進行設置
，方法如下
● 用RS485通訊線將PC上位機與S係列I/O前端相連接（因普通PC機隻有RS232通訊口，因此通常需加配RS232/RS485轉換器）。
● 將所需設置的S係列I/O前端的"參數設置"端子與"數字地"端子短接，使I/O前端處於設置狀態。
● 啟動《S係列I/O前端設置測試程序》並根據所需設置前端的型號及現場信號的實際需要進行相應的設置。
● 將所設置的參數發送至相應的S係列I/O前端。
＊功能檢查測試＊　
斷開參數設置“參數設置”端子與“數字地”端子之間的短路線，使I/O前端處於工作狀態。用戶可利用《S係列I/O前端設置測試程序》的測試功能對所設置的S係列I/O前端進行功能檢查和精度測試。
＊投入使用＊
設置測試無誤後

，即可把經過設置測試後不同型號的S係列I/O前端通過RS485總線串接起來，並與上位工控機或PLC共同構成計算機采集控製係統。
