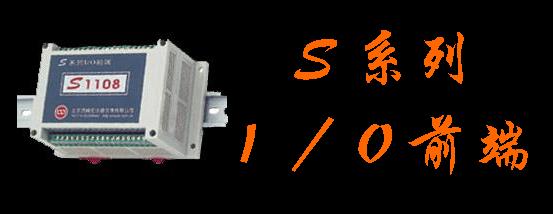

S係列I/O前端與世紀星 概述
S係列I/O前端是本公司基於多年製造經驗與技術積累，充分考慮工業現場采集與控製的實際需要，
采用最新微電子與微處理器技術研製生產的高性能I/O前端。S係列I/O前端具有模擬信號輸入（AI）、
模擬信號輸出（AO）、開關量輸入（DI）、開關量輸出（DO）等功能，規格多樣， RS485總線通訊接
口，標準MODBUS協議，通用而非專用的驅動程序，設置測試簡捷，使用方便，性價比優越，是各種工
業現場信號數據進出計算機的快捷通道。且適配於國內外各種組態軟件。 S係列I/O前端有以下型號：
S1104 4路混接（標準電壓、標準電流、熱阻、熱偶）輸入，工程量值，8路報警繼電器輸出。
S1108 8路混接（標準電壓、標準電流、熱阻、熱偶）輸入，工程量值，4路報警繼電器輸出。
S1116 16路混接（標準電壓、標準電流、熱阻、熱偶）輸入，工程量值。
S1204 4路兩線製(4～20mA)變送器專用輸入，直接掛接變送器，工程量值，8路報警繼電器輸出。
S1208 8路兩線製(4～20mA)變送器專用輸入，直接掛接變送器，工程量值，8路報警繼電器輸出。
S1216 16路兩線製(4～20mA)變送器專用輸入，直接掛接變送器，工程量值。
S1316 16路開關信號輸入，8路開關量信號輸出。
S1332 32路開關信號輸入。
S1416 16路開關信號輸出。
S1504 4路隔離模擬信號輸出(4～20mA)，8路開關信號量輸出。
世紀星是北京世紀佳諾科技有限公司開發生產的常用組態軟件，下麵就S係列I/O前端與世紀星的
通訊連接介紹如下：
S係列I/O前端與世紀星連接大致有兩種方式，一種是直接連接方式，另一種是間接連接方式。 *直接連接方式
直接連接方式是S係列I/O前端通過串行總線（RS485）、MODBUS 協議直接與世紀星連接。 *間接連接方式
間接連接方式是以PLC可編程控製器（例如西門子S7-200）為通訊管理器和控製CPU，S係列I/O前
端為輸入輸出模塊，間接與世紀星連接。在間接連接方式時世紀星軟件不直接與S係列I/O前端打交道，
而是與PLC的內存數據變量中的 I/O數據映射區打交道。驅動程序使用PLC的驅動程序，即可在 S係列
I/O前端上完成相應的輸入輸出工作。此種方式的好處是可以減輕主機的通訊負擔， 並使整套係統可
利用PLC的編程能力和可靠性使之具有某些脫離上位機運行的可能，避免或減輕因使用WINDOWS上位機
平台較易出現死機和上位機崩潰的煩惱。間接連接的具體使用方法參見本公司的《S係列I/O前端與可
編程控製器的連接》。
下麵就S係列I/O前端與世紀星的直接連接予以說明，S係列I/O前端與世紀星的連接是一項不複雜
的連接工作，基本上有如下幾步：設置S係列I/O前端；在組態王的當前運行項目下定義計算機的通訊
口；定義連接的外部設備（如S係列I/O前端的S1108）；定義每個I/O通道對應的變量地址及工況參數；
變量的動畫連接等工作。 連接要點及注意事項
● 運行世紀星的計算機與S係列I/O前端的通訊連接方式為主從式，計算機為主，S係列I/O前端為從。
● 確定世紀星與S係列I/O前端的通訊速率，例如9600bps。
● 普通PC機串行口為RS232，S係列I/O前端的通訊接口為RS485，因此在計算機側應加裝RS232/RS485
轉換器（如本公司的S9101）。
● 用戶在連接之前，應使用S係列I/O前端設置測試程序《XMH_SIOSET》，將S係列I/O前端的站址設
置好，並將通訊速率設置為約定好的通訊速率，通信協議為MODBUS。對於模擬量而言，整型請選
擇為 MODBUS（I），浮點請選擇為MODBUS（F1）或MODBUS（F2）。S係列I/O前端的其它參數，用
戶根據現場實際工況自行設置。
● 用戶可使用S係列I/O前端設置測試程序《XMH_SIOSET》，對已連接完畢的係統硬件環境進行測試,
以確定硬件連接無誤,並可進行相應的功能和精度核查。
● 如有多個S係列I/O前端請用RS485總線(屏蔽雙絞線)，將所有S係列I/O前端串接在一起，再與計算
機側的RS485接口相連。
● 計算機與S係列I/O前端的通訊電纜連接對應表（以S9101單路隔離RS232/RS485轉換器為例） RS232通訊線 計算機的COM 口（九芯） S9101的RS232側
2 （RXD） -------------- 3 （TXD ）
3 （TXD） -------------- 2 （RXD）
5 （GND） -------------- 5 （GND） RS485通訊線 S9101的RS485側 S係列I/O前端的接線端子
1號站 2號站 N號站
1 （RS485 A ） --- 37 ----- 37 -------------- 37 （RS485 A ）
2 （RS485 B ） --- 36 ----- 36 -------------- 36 （RS485 B ）
3 （RS485 地） --- 35 ----- 35 -------------- 35 （RS485 地） 以世紀星連接4個S係列I/O前端的某工程為例，S 係列I/O前端型號分別為S1104、S1108、S1316、
S1504，對應站址為1、2、3、4，通訊協議對應為MODBUS（I）、MODBUS（F2）、MODBUS、MODBUS，通
訊速率為9600 bps，連接於COM1口。
在世紀星（工程項目管理）環境中，定義PC機與S係列I/O前端相連接的通訊口（以串口COM1為例），
進入世紀星後，出現工程項目管理畫麵（如圖1）從工具條選擇"新建"進而輸入需新建項目的項目名稱，
路徑（即存儲目錄）說明（項目描述），此時選擇新建項目，進入組態。
在世紀星（開發環境）環境中，定義PC機通訊口下的連接設備（以串口COM1為例） （圖 1）
S係列I/O前端的通訊協議為標準的莫迪康公司的MODBUS-RTU協議，協議的具體細節用戶可忽略，確
定各種輸入輸出信號對應的寄存器地址即可完成輸入輸出的管理。
打開新建工程後，出現工程瀏覽器畫麵，從左側係統樹中選擇"設備驅動"的"多串口參數設定"，雙
擊"COM1"，出現設置串口COM1畫麵，按照與S係列I/O前端約定的通訊速率設置COM1口。設置如下：通訊
速率為約定（例如9600bps）、無校驗、8位數據位、1位停止位、RS485通訊方式。
通訊口設置完成後，點擊畫麵右側的 "設備驅動向導"，出現設備配置向導（如圖 2）畫麵，按提
示將COM1口連接設備設置為PLC的莫迪康 MODBUS-RTU（地址型）的串行方式，可將外部連接設備命名為
S1104A"，在設備地址中輸入所要連接的S係列I/O前端的通訊站址（如所連接的 S係列I/O前端的通訊地
址為01，則將連接設備 "S1104A"的設備地址中輸入1，串行口連接為COM1，通信故障恢複參數可使用係
統默認。 重複以上操作對剩下的設備進行設置， 外部連接設備命名可分別為 "S1108A"， "S1316A"，
"S1504A"，通訊站趾分別為2，3，4）。 ● 通道參數定義
在工程瀏覽器的左側樹形結構中選擇 "變量字典"，雙 "變量字典"， 彈出變量數據庫管理對話框
（如圖3），"新建" 變量，因各種設備的信號輸入，輸出類型不同，現對各種類 型 ，輸出信號的
參數定義分別說明： *整型模擬量輸入
整型模擬量輸入對應的寄存器地址為3XX，從3X1開 始，每個寄存器地址對應一個整型模擬量輸入
通道，N個通道占用N個寄存器到3X0+N為止。
以S1104為例，因為其通訊協議為MODBUS（I）。S1104要求定義4個變量，名稱可分別設置為S1104-1、
S1104-2、S1104-3、S1104-4；4個變量的變量類型全部設置為"I/O實數"；連接設備全部為"S1104A"；4
個變量各占用 1個寄存器，寄存器地址是連續的，地址分別為 3X1、3X2、3X3、3X4； 數據類型全部為
"INT"；讀寫屬性為"隻讀"；按照實際的工況設置變量的最大、最小值，工程單位、報警值、曆史數據是
否記錄以及報警安全區、允許DDE數據交換等，請將以上數據如實填寫。 *浮點模擬量輸入
浮點模擬量輸入對應的寄存器地址為4x，從4x1開始，每兩個寄存器地址對應一個浮點模擬量輸入通
道，N個通道占用2N個寄存器，到4x0+2N為止。 注： 為了連接方便， 在世紀星軟件用浮點模擬量輸入時，請在 S係列 I/O 前端設置測試程序
《XMH_SIOSET》的通訊協議下選用MODBUS（F2）。
以S1108為例，其通訊協議為MODBUS（F2）。S1108有8個模擬量輸入通道，名稱可分別設置為S1108-1、
S1108-2、S1108-3、S1108-4、S1108-5、S1108-6、S1108-7、S1108-8； 8個通道對應變量的變量類型設
置全部為"I/O實數"；連接設備全部為"S1108A"；由於浮點數據要占 用兩個寄存器，所以8個變量的寄存
器地址是間隔的，分別為 3x1、3x3、3x5、3x7、3x9、3x11、3x13、3x15；數據類型全部為"FLOAT"；讀
寫屬性為 "隻讀"；按照實際的工況設置變量的最大、最小值，工程單位、報警值、曆史數據是否記錄以
及報警安全區、允許DDE數據交換等，請將以上數據如實填寫。 *開關量輸入
開關量輸入對應的寄存器地址為1x，從1x1開始，每個寄存器地址對應一個開關量輸入通道， N個通
道占用N個寄存器，到1x0+N為止。
以S1316為例（16個開關量輸入信號），名稱可分別設置為 S1316-1、S1316-2・・・・・・S1316-16；
變量類型全部設置為"I/O離散"；連接設備全部為"S1316A"；16個變量各占用1個寄存器，寄存器地址是連
續的，地址分別為 1x1、1x2、・・・・・・1x16；數據類型為 "bit"；讀寫屬性為"隻讀"； 按照實際的
工程量標度設置變量的起始狀態、允許DDE數據交換等，請將以上數據如實填寫。 *開關量輸出
開關量輸出對應的寄存器地址為0x，從0x1開始，每個寄存器地址對應一個開關量輸出通道，N個通道
占用N個寄存器，到0x0+N為止。
以S1316為例（8個開關量輸出信號）。參數定義基本同開關量輸入，不同之處為讀寫屬性為"讀寫"；
8個變量的寄存器地址為0x1、0x2・・・・・・0x8，數據類型為"bit"， 按照實際的工程量標度設置變量
的起始狀態、允許DDE數據交換等，將以上數據如實填寫到需定義的變量中。對S1504的開關量輸出信號定
義基本同S1316的定義，不同的是"連接設備名稱"和"變量名稱"。 *模擬量輸出
模擬量輸出對應的寄存器地址為4x，從4x1開始，每個寄存器地址對應一個模擬量輸入通道，N個通道
占用N個寄存器，到4x0+N為止。
以S1504為例（4個模擬量輸出）。參數定義基本同整點模擬量輸入，不同之處為變量名稱不同；讀寫
屬性設置為"隻寫"或"讀寫"；4個變量的寄存器地址分別為4x1、4x2、4x3、4x4；連接設備全部為"S1504A" 完成以上步驟後，即完成了世紀星與S係列I/O前端的設備定義和通訊連接準備工作，其它進行動畫連
接及完成世紀星的更高級功能，請參見北京世紀佳諾公司的《世紀星使用手冊》。
|
