下麵從曆史報表的組態、查詢功能建立、報表的自動和手動打印、表頭手動繪製等方麵介紹力控組態軟件的曆史報表功能。
一、曆史報表組態
在工具箱中選擇曆史報表按鈕，在窗口中點擊並拖拽到合適大小後釋放鼠標。
選中曆史報表對象，單擊鼠標右鍵，彈出右鍵菜單：
選擇“對象屬性”，彈出“改變對象屬性”對話框，通過這個對話框可以改變曆史報表的填充色、邊線顏色、邊線風格等。

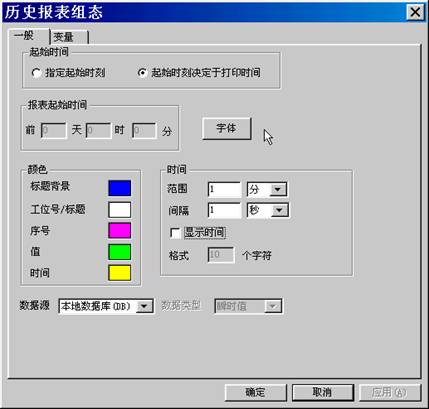

雙擊曆史報表對象，彈出“曆史報表組態”對話框：
對話框由“一般”和“變量”兩頁內容組成。
首次進入對話框時，顯示“一般”頁。“一般”頁中包括下列各項：
1、起始時間
指定起始時刻：顯示從指定時間開始的一段曆史數據。
起始時刻決定於打印時間：從報表打印時間開始向前追溯一段時間顯示曆史數據。
2、報表起始時間
當在單選按鈕“起始時間”選擇了“指定起始時刻”選項時，該項變為有效，否則為禁止狀態。
此項用於指定報表從什麼時間開始來獲取一段曆史數據。具體需要指定從前幾天（0表示當天）的第幾點鍾（0~23）和第幾分鍾（0~59）。
3、字體

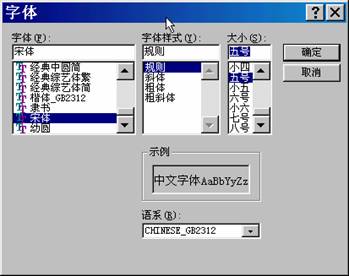

單擊該按鈕，彈出報表字體定義對話框：
從中選擇需要的字體和字號後單擊“確認”按鈕返回。
4、顏色
“標題背景”、“工位號/標題”、“序號”、“值”和“時間”這5項分別用來指定曆史報表的標題背景顏色、位號名稱/標題文字的顯示顏色、序號的顯示顏色、過程值（PV）的顯示顏色和PV值采樣時間的顯示顏色。點擊對應的顏色按鈕，出現調色板窗口以選擇顏色。
5、時間
該組共有4項內容，包括一個複選框和三個輸入框。
顯示時間：是否顯示和打印曆史數據產生的時間。
範圍：用來輸入報表獲取曆史數據的時間跨度。
間隔：用來輸入報表獲取曆史數據（曆史數據采樣點）的時間間隔。
格式：用來輸入報表中顯示時間所占用的字符寬度。
6、數據源
選擇連接實時數據庫的數據源。
7、數據類型
當在單選按鈕“起始時間”選擇了“指定起始時刻”選項時，該項變為有效，否則為禁止狀態。此項用於指定報表將獲取哪一類曆史數據。共有4個選項：
1 瞬時值
指定報表將獲取數據庫點的過程值（PV值）曆史數據。
2 平均值
指定報表將獲取數據庫點的過程值（PV值）在指定的小時時間內的平均值曆史數據。
3 最大值
指定報表將獲取數據庫點的過程值（PV值）在指定的以小時為單位的時間內的最大值作為曆史數據。
4 最小值
指定報表將獲取數據庫點的過程值（PV值）在指定的以小時為單位的時間內的最小值作為曆史數據。
需要注意的是，平均值、最大值與最小值屬於數據庫點的統計數據，隻有在數據庫組態時指定生成統計數據的點才會產生統計數據。

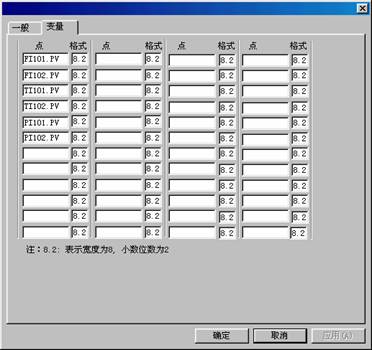

單擊標簽名“變量”切換到“變量”頁：
8、點
此輸入框用來指定實時數據庫的點參數。
但要注意，在此處引用的數據庫點參數必須已經指定保存曆史數據。
9、格式
此輸入框指定數值的字符顯示寬度，如8.2表示字符顯示寬度為8，其中小數點後位數為2。
二、查詢曆史報表
若要連續查詢曆史報表數據，需要給報表加入控製對象。
比如，我們要加入4個按鈕：“前一天”、“後一天”、“前8小時”、“後8小時”，分別控製報表查詢數據的相對起始時間：向前變更一天、向後變更一天、向前變更8個小時、向後變更8個小時。
可以按如下步驟加入控製（假設選擇“前一天”按鈕作為控製對象）：
1）、同時選中4個按鈕和曆史報表，用工具箱中“打成單元”工具，將按鈕和曆史報表打成單元。

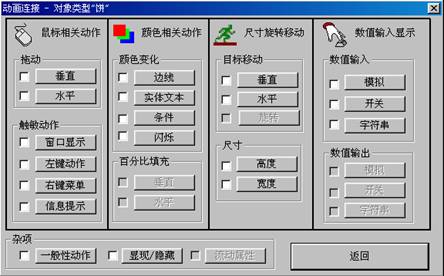

2）、雙擊“前一天”按鈕出現動畫鏈接對話框：

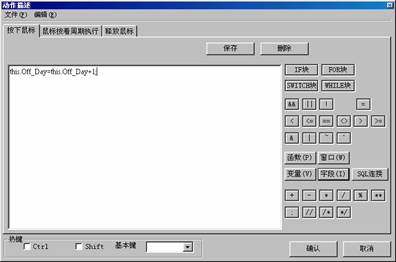

3）、選中“觸敏動作/左鍵動作”，在彈出的腳本編輯器中輸入：
“this.off_day=this.off_day+1”。
4、單擊“確認”和“返回”按鈕。
5、其它幾個按鈕的處理方法相同，但腳本程序分別是：
“後一天”按鈕： “this.off_day = this.off_day - 1”。
“前8小時”按鈕：“this.off_hour = this.off_hour + 8”。
“後8小時”按鈕：“this.off_hour = this.off_hour - 8”。
三、手動打印報表
可以通過操作其它圖形對象打印報表，如：通過單擊一個按鈕來打印報表。
比如，報表創建在窗口Report1上，同時Report1上某按鈕用於控製報表的打印。為該按鈕定義動作：“觸敏動作/一般動作”，在“按下鼠標”事件腳本中加入：
print("Report1.drw");
當該按鈕被點擊時，打印窗口Report1及報表。
四、自動打印報表
若要在每天固定時刻自動打印報表。可以通過腳本控製來實現。
比如，我們希望在每天上午6點時，自動打印窗口Report1中的報表。
可按下麵步驟進行：

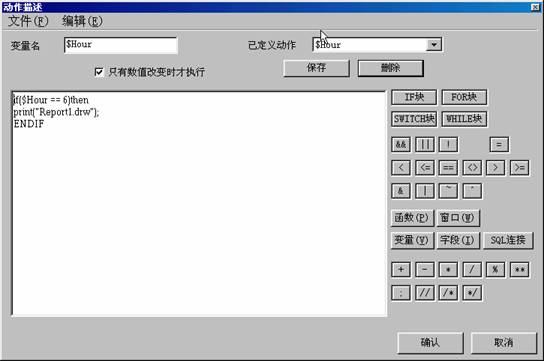

1、在左部導航欄中選擇“動作/數據改變動作”（在特殊功能菜單中也有相應項），進入腳本編輯對話框，在“變量名”內鍵入係統變量“$Hour”，在編輯器內鍵入腳本：
if($Hour == 6) then
print("Report1.drw");
ENDIF
2、按照上麵的設置，每當時間由上午5點59分59秒變為6點時，報表便會自動打印出來。
實際上，如果我們希望打印時間再靈活一些，而不象上例中為固定的上午6點的話，隻需要將上麵數據改變動作腳本的比較數值“6”換成一個變量即可，通過對該變量賦值就可實現任意控製報表打印時間。
