這裏是一個簡單的例子，介紹力控組態軟件生成圖形界麵的基本步驟。
一、假設的工藝設備
工藝設備包括一個油罐，一個進油控製閥門，一個出油控製閥門。
基本控製思想是：當儲罐快滿時，打開出油閥排空；當儲罐快空時，打開進油閥注油。此過程循環往複。
二、SIMULATOR―PLC仿真程序
SIMULATOR是力控的PLC仿真程序，為了適應本例子的要求，內嵌了邏輯算法，並且對設備地址為“1”的AI第0通道、DI第0和1通道、DO第0通道作了如下約定：
PLC1的AI區域（模擬輸入區）第0通道 對應油罐的液位
PLC1的DI區域（數字輸入區）第0通道 控製油罐的進油控製閥門
PLC1的DI區域（數字輸入區）第1通道 控製油罐的出油控製閥門
PLC1的DO區域（數字輸出區）第0通道 啟動/停止PLC程序的開關
當PLC1的DO區域第0通道置1（即模擬PLC啟動），入口閥門打開，不斷地向一個空的存儲罐內注入某種液體；當存儲罐的液位快滿時，入口閥門自動關閉，出口閥門自動打開，將存儲罐內的液體排放出去；cunchuguandeyeweikuaikongshi，chukoufamenzidongguanbi，rukoufamendakai，rucifanfu。xiamiantongguoduicimonishebeijiankonghuamiandezujian，duilikongdehuamianzutaiguochengyouyigebijiaozhiguandelejie。
工程要完成的目標
（1）創建一幅工藝流程圖，圖中包括一個油罐，一個進油控製閥門和出油控製閥門。
（2）閥門根據開關狀態而變色，開時為紅色，關時為綠色。
（3）創建實時數據庫，並與SIMULATOR進行數據連接，完成一幅工藝流程圖的動態數據及動態棒圖顯示。
（4）用兩個按鈕實現啟動和停止，啟動和停止PLC程序。
三、創建應用程序

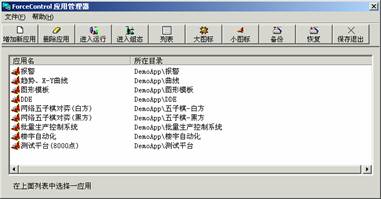

1.啟動力控應用管理器（ForceControl.EXE）。窗口列出了已創建的力控應用程序的名稱和目錄。當創建了新的應用程序後，應用程序名稱和目錄就顯示在窗口裏。
2. 單擊“增加新應用”按鈕，創建一個新的應用程序目錄。
3. 在“應用名”輸入框內輸入要創建的力控應用程序的名稱，不妨命名為“儲罐液位監控示例”。在“路徑”輸入框內輸入要創建的力控應用程序的目錄名，或者單擊 按鈕來創建路徑。最後單擊“確認”按鈕返回力控應用管理器對話框。
4. 單擊 按鈕進入力控的開發環境。
四、創建流程圖畫麵
輸入流程圖畫麵的標題名稱：“儲罐液位監控示例”。單擊按鈕“背景色”，選擇其中的一種顏色作為窗口背景色。最後單擊“確認”按鈕退出對話框。
現在，在屏幕上有了一個窗口，還應看見Draw的工具箱。
1、在窗口上畫一個儲罐。從工具箱中選擇“選擇子圖”工具。出現“子圖列表”對話框，從中選擇一個罐。然後按“選擇”按鈕，則在畫麵的左上角出現一個罐。
2、放置入口閥門。選擇工具箱中的“選擇子圖”工具，在“子圖列表”對話框中選擇符合要求的閥門子圖。用相同的方法放置一個出口閥門。
3、選擇工具箱中的“垂直/水平線”工具， 在畫麵上畫兩條管線。
修改兩條管線的顏色、立體風格和寬度。先選中一條管線，單擊鼠標右鍵， 在右鍵菜單中選擇“對象屬性”菜單項，出現“改變屬性”對話框。選擇立體風格，選擇一種顏色。對另一條管線進行同樣的修改。
4、選擇工具箱中的“文本”工具，在畫麵上寫兩個顯示液位的字符串：“液位值：”、“######.####”。其中“######.####”用來顯示液位值，顯示4位小數。
5、再畫1個顯示液位高度的矩形。
6、最後，我們要畫兩個按鈕來執行啟動和停止PLC程序的命令。選擇工具箱中的“按鈕”工具 ，畫一個按鈕。把按鈕挪到合適的位置並調整好它的大小。選中這個按鈕，在文本框中輸入“開始”，然後單擊“確認”。用同樣的方法繼續畫“停止”按鈕。
現在，已經完成了“儲罐液位監控示例係統”應用程序的圖形描述部分的工作。下麵還要做幾件事。這就是定義I/O設備、創建數據庫、製作動畫連接。數據庫是應用程序的核心，動畫連接使圖形“活動”起來，I/O驅動程序完成與硬件測控設備的數據通訊。
五、定義I/O設備
1. 在Draw導航器中雙擊“I/O設備驅動”項使其展開，在展開項目中選擇“PLC”項並雙擊使其展開，然後繼續選擇廠商名“三維”並雙擊使其展開後，選擇項目“SIMULATOR（仿真PLC程序）”。
2. 雙擊 “SIMULATOR（仿真PLC程序）”出現“I/O設備定義”對話框，在“設備名稱”輸入框內鍵入一個名稱。為了便於記憶，我們輸入“PLC1”（大小寫都可以）。接下來要設置PLC的采集參數，即“數據更新周期”和“超時時間”。在“數據更新周期”輸入框內鍵入1000毫秒。在“設備地址”輸入PLC1設備的地址“1”。
3. 單擊“完成”按鈕返回，在“SIMULATOR（仿真PLC程序）”項目下麵增加了一項“PLC1”。
通常情況下，一個I/O設備需要更多的配置，如：通訊端口的配置（波特率、奇偶校驗等）、超時時間、所使用的網卡的開關設置等。因為這是一個“仿真”I/O驅動程序，它仿真“梯形圖邏輯”和常用I/O驅動程序任務（實際上完全由PC完成），沒有實際的與硬件的物理連接，所以不需要進行更多的配置。
六、數據庫組態
數據庫DB是整個應用係統的核心，構建分布式應用係統的基礎。它負責整個力控應用係統的實時數據處理、曆史數據存儲、統計數據處理、報警信息處理、數據服務請求處理。
在數據庫中，我們操縱的對象是點（TAG），每個點都包含若幹參數。
我們引用點與參數的形式為“點名.參數名”。如“TAG1.DESC”表示點TAG1的點描述，“TAG1.PV”表示點TAG1的過程值。
DB提供的標準點類型有：模擬I/O點、數字I/O點、累計點、控製點、運算點等。
點定義過程：
1、定義一個模擬I/O點，這個點的PV參數表示存儲罐的液位值，把這點的名稱定為“LEVEL”。
2、定義一個數字I/O點，這個點的PV參數值的0和1，分別表示入口閥門的關閉狀態及開啟狀態，我們將這個點的點名定為“IN_VALVE”。
3、定義一個反映出口閥門開關狀態的數字I/O點，命名為“OUT_VALVE”。
4、定義一個數字I/O點，將其命名為“RUN”。用來控製整個模擬PLC係統的啟動與停止
最終的數據庫點表是：
1 創建點
下麵說明如何創建數據庫點表中的4個點。
■ 在Draw導航器中雙擊“實時數據庫”項使其展開，在展開項目中雙擊“數據庫組態”啟動組態程序DBMANAGER。
■ 單擊菜單條的“點”選項選擇新建或雙擊單元格，出現“請指定區域、點類型”向導對話框，選擇“0”區域及“模擬I/O點”點類型，然後雙擊該點類型，出現下圖所示的對話框，在“點名（NAME）”輸入框內鍵入點名“LEVEL”。
其它參數如量程、報警參數等可以采用係統提供的缺省值。單擊 “確定”按鈕返回，在點名單元格中增加了一個點名“LEVEL”。
■ 按如上所述步驟，創建數字I/O點“IN_VALVE”“OUT_VALVE ”和“RUN”。
2 數據連接
由於數據庫可以與多個I/O設備進行數據交換，所以我們必須指定哪些點與哪個I/O的哪個數據項設備建立數據連接。
■ 雙擊上圖點LEVEL的單元格，選擇“數據連接”選項或雙擊LEVEL所對的“%IOLINK[I/O連接]”單元格，都會出現如下圖所示的對話框。
■ 單擊增加按鈕，出現SIMULATOR的數據連接對話框；
“內存區”選擇“AI（模擬輸入區）”，“通道號”指定為“0”，然後單擊“確定”按鈕，完成該點數據連接的定義，在點LEVEL的I/O連接單元格中列出了點LEVEL的數據連接項。
參照上述過程，再為三個數字I/O點建立數據連接，最後這4個點的數據連接項組態結果如下圖所示。
當完成數據連接的所有組態後，單擊保存按鈕並退出DBMANAGER窗口。
七、製作動畫連接
現在我們回到開發環境Draw中，通過製作動畫連接使圖形在畫麵上隨PLC1數據的變化而活動起來。
動畫連接
■雙擊入口閥門對象，出現動畫連接對話框。
■我們要讓入口閥門根據一個狀態值的變化來改變顏色。選用連接“顏色相關動作-條件”。單擊“條件”按鈕，彈出一個對話框。
單擊“變量選擇”按鈕，出現“變量選擇”對話框，在點名欄裏選擇“IN_VALVE”，在右邊的參數列表中選擇“PV”參數。
然後單擊“選擇”按鈕，在“顏色變化”對話框的“條件表達式”的文本框中就可以看到變量名“IN_VALVE.PV”。
用同樣的方法，我們再定義出口閥門的顏色變化條件及相關的變量。
■下麵，我們來處理有關液位值的顯示和液位變化的顯示。首先來處理液位值的顯示。選中存儲罐下麵的磅符號（###.###）後雙擊鼠標左鍵，出現動畫連接對話框。
我們要讓###.###符號在運行時顯示液位值的變化。選用連接“數值輸出-模擬”。單擊“模擬”按鈕， 彈出模擬輸出對話框。
直接在“表達式”項內輸入“LEVEL.PV”或者使用剛才的方法：單擊“變量選擇”按鈕，出現“變量選擇”對話框，然後選擇點名“LEVEL”，在右邊的參數列表中選擇“PV”參數，然後單擊“選擇”按鈕，“條件表達式”項中自動加入了變量名“LEVEL.PV”。
■現xian在zai，我wo們men已yi經jing能neng夠gou把ba存cun儲chu罐guan的de液ye位wei的de數shu值zhi顯xian示shi出chu來lai了le，我wo們men還hai希xi望wang代dai表biao存cun儲chu罐guan的de矩ju形xing的de填tian充chong高gao度du也ye能neng隨sui著zhe液ye位wei值zhi的de變bian化hua而er變bian化hua，這zhe樣yang就jiu能neng更geng加jia形xing象xiang地di顯xian示shi存cun儲chu罐guan的de液ye位wei變bian化hua了le。
選中表示儲罐液位的矩形後雙擊鼠標左鍵，出現下圖所示的動畫連接對話框。選用連接“百分比填充-垂直”。單擊“垂直”按鈕，彈出下圖所示的對話框，在“表達式”項內鍵入“LEVEL.PV”。
■單擊“確認”。
■下麵我們定義兩個按鈕的動作來控製係統的啟停。選中“開始”按鈕後雙擊鼠標左鍵，出現動畫連接對話框。
選擇“觸敏動作/左建動作”按鈕。單擊“左鍵動作”按鈕，彈出腳本編輯器對話框選擇“按下鼠標”事件，在腳本編輯器 裏輸入“RUN.PV = 1；”。
這個設置表示，當鼠標按下“開始”按鈕後，變量RUN.PV的值被設成1，相應地PLC1中的程序被啟動運行。
■用同樣的方法，定義“停止”按鈕的動作。在腳本編輯器裏輸入“RUN.PV = 0；”這個設置表示，當鼠標按下“停止”按鈕後，變量RUN.PV的值被設成0。PLC1中的程序就會停止運行。
在上麵整個製作動畫連接的過程中，係統自動創建了所有引用到的數據庫變量。
八、運行示例程序
保存所有組態內容，然後關閉所有力控程序，包括：Draw、DBManager等，然後再次啟動力控應用管理器。

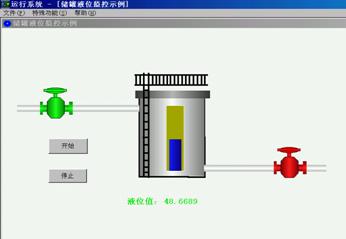

■選擇應用程序“儲罐液位監控示例”，然後單擊“進入運行”按鈕啟動整個運行係統，單擊“開始”按鈕,開始運行PLC1zhongdechengxu。zheshihuikandaofamendakai，cunchuguanyeweikaishishangsheng，yidancunchuguanjijiangbeizhuman，tahuizidongpaifang，ranhouzhongfuyishangguocheng。keyizairenheshihoudanji“停止”按鈕來中止這個過程。
現在，我們已經成功地完成了一個力控應用程序。
當然，這個簡單的應用還有許多地方有待完善和擴展。比如：可以將存儲罐的液位變量保存曆史數據，並將曆史數據用趨勢顯示出來；還可以為存儲罐的液位加入報警監視信息等等。還可以單擊“停止”按鈕中止PLC1程序後手動地控製進料閥和出料閥的開、閉，這時需要增加兩個數字量輸出點IN_VALVE_OP.PV和OUT_VALVE_OP.PV，分別控製這兩個閥，當值為1時開閥，值為0時關閥。注意反映閥當前狀態的輸入變量IN_VALVE.PV和OUT_VALVE.PV是閥的回訊信號，不要與控製閥狀態的輸出變量IN_VALVE_OP.PV和OUT_VALVE_OP.PV混淆。
九、簡要總結
通過上麵簡單的實例，我們已經比較直觀地了解了力控組態畫麵的簡單製作過程：
創建應用程序、繪製監控畫麵、定義I/O設備、數據庫組態、製作動畫連接。
|
|
