丹佛斯變頻器VLT5000係列實現多台電機聯動
一、概述
在zai工gong業ye輸shu送song設she備bei中zhong，需xu要yao按an照zhao一yi定ding的de速su比bi實shi現xian多duo台tai電dian機ji聯lian動dong。以yi往wang要yao實shi現xian此ci功gong能neng大da都dou是shi通tong過guo機ji械xie裝zhuang置zhi來lai完wan成cheng，電dian氣qi方fang麵mian的de解jie決jue方fang案an往wang往wang依yi靠kao大da量liang的dePLC模擬量模塊來實現，使得係統存在靈活性低、維護工作量大、工藝複雜、成本較高、安裝困難等缺點。通過采用丹佛斯VLT5000係列變頻器，我們有了新的解決方案。
二、係統組成及原理
係統由5台VLT5000係列變頻器及輔助的開關、指示燈、電位器及必要的空開等電氣器件組成。圖-1中A變頻器的速度作為主速給定（它自身的速度由外部電位器給定）， A變頻器的42號端子對應自身輸出轉速，自動的轉化為脈衝信號（頻率）輸出給B變頻器，作為B變頻器的速度給定信號（通過B變頻器的29號端子來接收脈衝信號），然後再由B變頻器通過修改內部參數327號，經過計算後相應的輸出一定的轉速。同理B變頻器對應自身輸出轉速自動的轉化為脈衝信號（頻率）通過42號端子輸出脈衝信號（頻率）作為C變頻器的速度給定信號（通過C變頻器的29號端子來接收脈衝信號），以此類推，一直到E變頻器。在此過程中，所有速度給定信號都是數字式的（既速度信號通過給定的脈衝頻率的變化，結合自身內部的計算實現不同的轉速）。

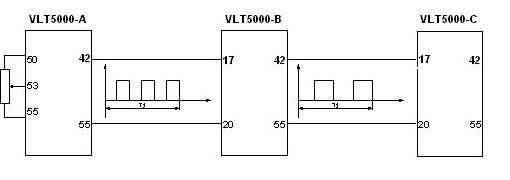

圖-1
圖-2中所示，係統兼容了速度給定、手自動切換、速度微調、故障報警等功能，具體的實現也是利用了DANFOSS變頻器內部高級的參數菜單切換功能，圖中VLT5000的27號端子具體執行了這個功能，實際應用中所有變頻器的27號端子斷開或閉合後，每台變頻器的速度給定自動轉化為單台電位器信號，而上麵所述的脈衝聯動信號自動解除；另外19號、29號hao端duan子zi可ke以yi在zai整zheng個ge係xi統tong生sheng產chan時shi起qi微wei調tiao作zuo用yong，例li如ru造zao紙zhi過guo程cheng中zhong當dang紙zhi張zhang某mou一yi段duan工gong位wei過guo鬆song或huo過guo緊jin時shi，係xi統tong瞬shun間jian加jia速su或huo減jian速su，從cong而er讓rang係xi統tong跟gen上shang實shi際ji的de變bian化hua，當dang誤wu差cha消xiao除chu以yi後hou，係xi統tong又you恢hui複fu到dao主zhu給gei定ding狀zhuang態tai；所有故障燈通過變頻器內部小型控製繼電器控製，他們無論在手動狀態或自動狀態時都將自動實現。

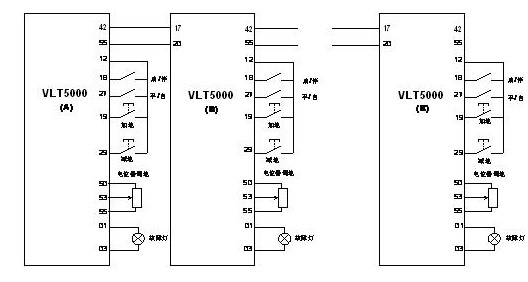

圖-2
三、實現的功能
1. 5台或更多變頻器速度按要求比例同步運行；
2. 由27號端子所連接轉換開關控製單獨手動狀態與同步聯動狀態相互切換：單獨手動時，轉速由電位器給定；聯動狀態時，轉速按比例與上一級變頻器保持同步；
3. 由19號、29號端子所連接的按鈕實現聯動時的速度微調功能：按鈕按下時變頻器轉速相應變化，速度鏈後級所有變頻器轉速同比例變化；按鈕放開後變頻器轉速恢複原速，速度鏈後級所有變頻器轉速同比例恢複；
4. 單台變頻器報警及時指示，維護直觀方便；
四、舉例：脈衝信號的計算
主機輸出脈衝計算公式： Y1=K1*F1/X1
F1――主速頻率（變頻器A）
X1――Par202（變頻器A）
K1――Par342（變頻器A）
Y1――輸出脈衝
從機輸出頻率計算公式： F2=Y1*X2/K2
F2――從機頻率（變頻器B）
X2――Par202（變頻器B）
K2――Par327（變頻器B）
例：5台變頻器的速度分別是50Hz，40Hz，30Hz，20Hz，40Hz，求出速度鏈後一級的變頻器的PAR327的值。
根據以上計算公式及同步聯動參數SETUP1中所設的值，求出變頻器B的Par327=6250；變頻器C的Par327=6666；變頻器D的Par327=7500；變頻器E的Par327=2500。
五、小結
上海凡凡新型建材有限公司、上海達能玻璃棉有限公司、南京玻纖院都采用了這種應用，使用效果反映良好，滿足客戶的同步要求，並且速度穩定。
|
